Лазерные диоды и модули

Лазерные диоды представляют собой полупроводниковые лазеры с электрической накачкой, в которых усиление происходит за счет электрического тока, протекающего через р-n переход или (чаще всего) р-i-n структуру. Существует большое количество разновидностей лазерных диодов, работающих в самых разных режимах выходной оптической мощности, длины волны, полосы пропускания и других свойств. Они находят широкое применение во многих направлениях науки и техники, а область их использования зависит от основных параметров и особенностей.

Лазерные диоды представляют собой полупроводниковые лазеры с электрической накачкой, в которых усиление происходит за счет электрического тока, протекающего через р-n переход или (чаще всего) р-i-n структуру. Существует большое количество разновидностей лазерных диодов, работающих в самых разных режимах выходной оптической мощности, длины волны, полосы пропускания и других свойств. Они находят широкое применение во многих направлениях науки и техники, а область их использования зависит от основных параметров и особенностей.

Лазерные диоды

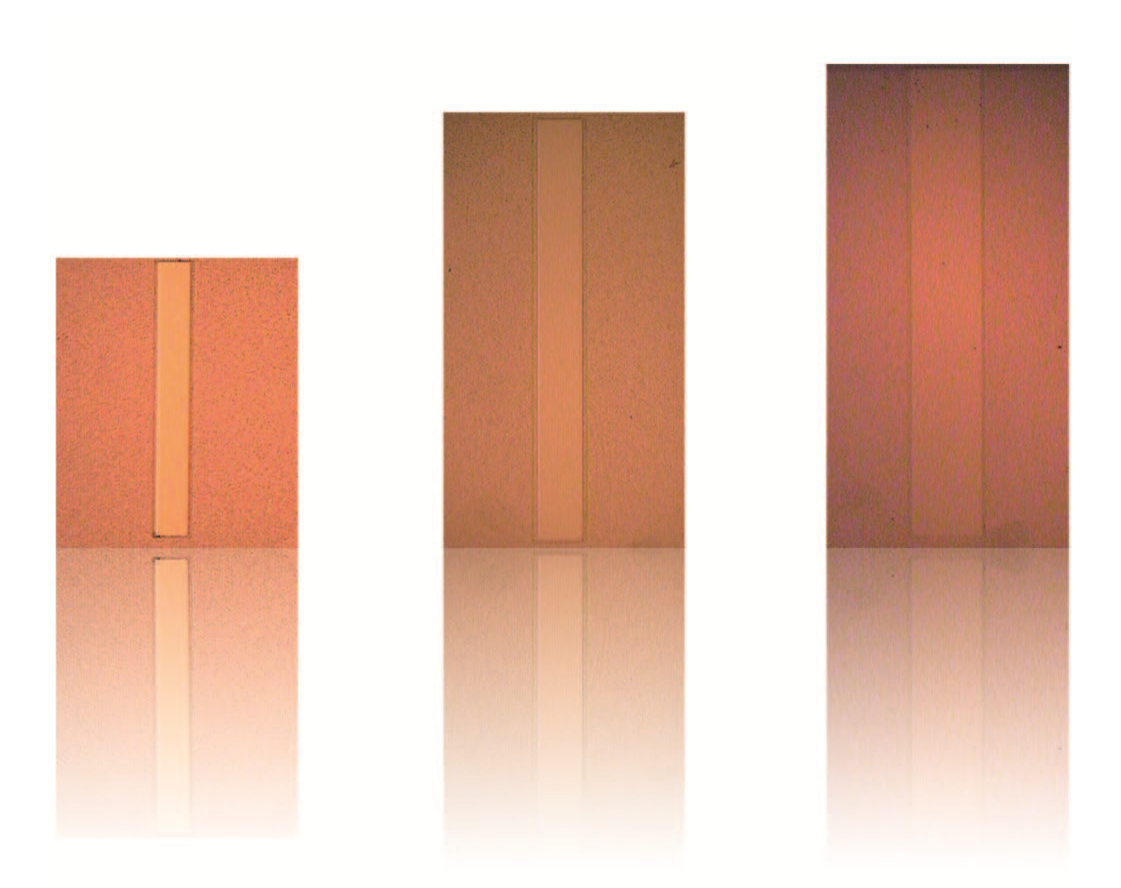

4.pngЛазерные диоды представляют собой полупроводниковые лазеры с электрической накачкой, в которых усиление происходит за счет электрического тока, протекающего через р-n переход или (чаще всего) р-i-n структуру. В такой гетероструктуре, электроны и дырки могут рекомбинировать, высвобождая часть энергии в виде фотонов. Этот процесс может быть спонтанным, но также может стимулироваться падающими фотонами, что приводит к оптическому усилению и, при наличии оптической обратной связи в лазерном резонаторе, к лазерной генерации.

Типы лазерных диодов

5.pngСуществует большое количество разновидностей лазерных диодов, работающих в самых разных режимах выходной оптической мощности, длины волны, полосы пропускания и других свойств:

  • Лазер на двойной гетероструктуре

В этих устройствах, слой материала с низкой шириной запрещенной зоны зажат между двумя материалами с высокой шириной. Преимущество такого лазера - область, где существуют свободные электроны и дырки одновременно (активная область) ограничивается тонким средним слоем.

  • Лазер на квантовых ямах

Если средний слой достаточно тонок, то он имеет свойства квантовой ямы. Это означает, что вертикальное изменение волновой функции электрона, и, таким образом, его энергия, квантуется. Эффективность лазера на квантовых ямах больше, чем у твердотельного лазера, так как плотность состояний функции электронов в системе квантовой ямы имеет резкий край, который концентрирует электроны в энергетических состояниях, которые вносят вклад в лазерную генерацию.

  • Квантовый каскадный лазер

Вместо ширины запрещенной зоны для лазерного перехода используется разница между энергетическими уровнями квантовых ям. Это дает возможность генерации лазерного излучения с относительно большими длинами волн, которые могут быть настроены путем изменения толщины слоя.

  • Лазер с распределенным брэгговским отражателем (DBR)

Представляет собой вид одночастотного лазерного диода. Он характеризуется оптическим резонатором, состоящим из электрически или оптически накачиваемой области усиления между двумя зеркалами, для обеспечения обратной связи. Одно из зеркал является широкополосным отражателем, а другое зеркало избирательно по длине волны таким образом, что происходит усиление одной продольной моды, что приводит к генерации на одной резонансной частоте.

  • Лазер с распределенной обратной связью (DFB)
Представляет собой вид одночастотного лазерного диода. DFB являются наиболее распространенным типом передатчика в DWDM-системах. Для стабилизации длины волны лазерной генерации, протравливают дифракционную решетку вблизи p-n перехода диода. Эта решетка действует как оптический фильтр, в результате чего лишь одна длина волны подается обратно в области усиления и, таким образом, излучается.

Применение

Лазерные диоды находят широкое применение в различных направлениях науки и техники, а область их использования зависит от основных параметров и особенностей:

  • Когерентность света:

Интерферометрические измерения расстояния, голография, когерентные линии связи и когерентный контроль химических реакций.

  • Малая ширина спектра:

Дальнометрия, телекоммуникации, инфракрасные контрмеры, спектроскопическое зондирование, генерация радиочастотных или терагерцовых волн, квантовые ключи шифрования, удвоение частоты или ее конверсия, очистка воды (в УФ), и фотодинамическая терапия (где конкретная длина волны света может влиять на вещества, такие как порфирин, чтобы сделать их химически активными в качестве противоракового средства при освещении светом).

  • Способность генерировать сверхкоротких импульсы:

Распределение тактового сигнала для высокопроизводительных интегральных схем, источники высокой пиковой мощности для лазерного пробоя в зондирующей спектроскопии, генерация сигналов произвольной формы для радиочастотных волн, фотонная дискретизация для аналого-цифрового преобразования и оптические системы с кодовым разделением множественного доступа для безопасной связи.

Узнать цены или купить лазерные диоды вы можете у менеджеров нашей компании, обращайтесь по телефону +7 (812) 385-72-97.
