Оборудование для полировки оптических волокон, коннекторов и чипов

Как известно, одной из ключевых задач при работе с волоконным оборудованием является стыковка устройств и участков кабелей. Качество стыковки и, следовательно, вносимые в оптическую систему потери, напрямую зависит от качества и типа полировки коннекторов. Помимо полировальных станций в список поставляемого оборудования входят расходные материалы и компоненты (полирующие пленки, очистители волокна), различные держатели и крепежи, микроскопы для анализа поверхности оптических коннекторов и световодов.

Типы полировки волокна

На протяжении развития волоконно-кабельного оборудования происходило постоянное улучшение и модернизация формы и характеристик оптических коннекторов для достижения минимального значения отражения и потерь на стыковочном разъеме. На данный момент существует несколько типов полировки в волоконных разъемах:

• Flat – торец волокна плоский. Самый первый тип полировки волокна, на данный момент не используется, из-за трудности стыковки без возникновения воздушного зазора. Недостаток дает сильное отклонение показателя преломления и вносит большие оптические потери.
• PС – physical contact. Торец волокна также плоский, но уже имеет радиус скругления по краям оптоволокна. Полировка такого коннектора осуществляется вручную, а стыковка происходит с использованием специальной клеевой смеси. Недостатком данного вида соединения является тот самый клеевой слой, который вносит потери в ИК области спектра.
• SPС – super physical contact. Схож с коннектором pc, однако имеет более высокое качество полировки, так как ее осуществляют с помощью специального оборудования. Недостатком остается адгезив на соединениях, вносящий потери.
• UPC – ultra physical contact. Торец волокна отполирован с высокой точностью и обладает неким радиусом скругления. В области стыковки не остаётся слоя адгезива, что позволяет сильно уменьшить вносимые потери по сравнению с pc и spc.
• APC – angle physical contact. Торец плоский, но отполирован под углом, что сильно понижает обратные отражения.

Для выполнения некоторых задач, в том числе эффективного ввода излучения из источника в оптическое волокно, стыковки оптического волокна с интегральными оптическими схемами, необходимо выполнять особые типы полировки, формируя на конце волокна конус, клин, многогранник. При использовании PM волокна,  зачастую при полировке необходимо ориентировать его оси двулучепреломления.

Контроль качества и управление

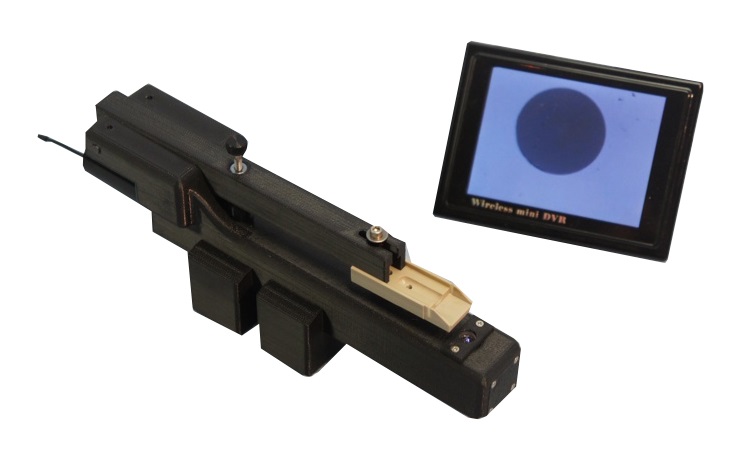

Для контроля процессов и результата полировкии используются микроскопы для оптических световодов. С помощью систем видеоконтроля волокна, возможно выявление царапин и дефектов волокна, без необходимости снимать оптоволокно с полировальной машины, что существенно снижает время и усилия по его обработке. Такие системы можно использовать для конечного контроля качества или для пошагового отслеживания процесса полировки, а различные опции поставки оборудования дают возможность подобрать нужную комплектацию специально для задач клиента.

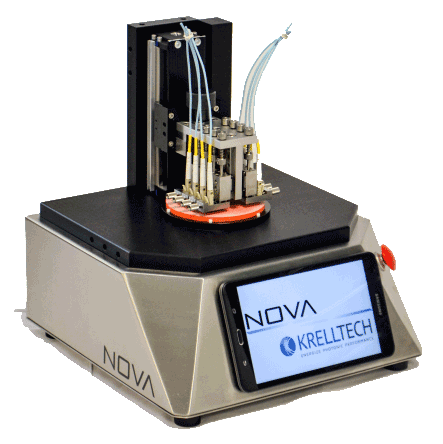

Управление полировальными машинами и встроенной видеосистемой в зависимости от комплектации может осуществляться разными способами. На нашем сайте  представлены системы полировки, управление которых осуществляется с помощью Android смартфона, персонального компьютера или же полностью автономные системы.

Держатели и крепежи

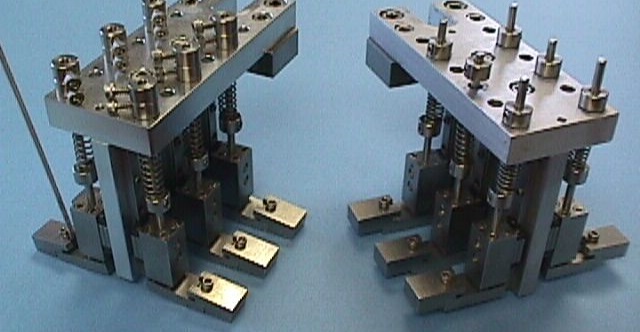

Помимо стандартных держателей, идущих в комплекте с полировальными машинами, «Специальные системы. Фотоника» предлагает различные дополнительные волоконные крепления. С помощью данной продукции пользователь может сам настроить качество и количество полируемых коннекторов. В линейку продукции входят держатели под одиночные или многоволоконные коннекторы, держатели универсальные и настраиваемые.

Большинство отдельных систем крепления подходят для широкого спектра полировальных машин. Держатели разработаны специально для получения наилучшего качества оптоволоконных коннекторов с низким уровнем оптических потерь.

Специалисты компании «Специальные Системы» будут рады предоставить Вам любую дополнительную информацию об оборудовании для полировки оптоволоконных коннекторов, оптических волокон и пластин и подобрать оптимальное решение под Ваш бюджет. Для составления заказа или получения консультации обратитесь к менеджерам нашей компании.
