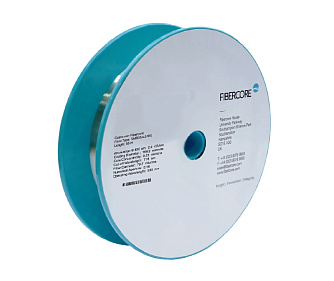

SHB1250(7.3/80) SPUN волокно серии HiBi

Оптические SPUN HiBi волокна серии SHB1250(7.3/80) разработаны компанией Fibercore для применения в поляризационных датчиках, в том числе волоконно-оптических трансформаторах постоянного и переменного тока.

Длина волны
1310 нм
Числовая апертура 0,13 – 0,17
Диаметр покрытия
170 ±10 мкм
Тип покрытия
Двойной акрилат
Производитель:  FIBERCORE

Fibercore предлагает два диапазона SPUN волокон, SHB - spun волокна высокого двулучепреломления (HiBi) и SLB – spun волокна низкого двулучепреломление (LoBi). Оба эти продукта оптимизированы для использования в датчиках поляризации, в том числе волоконно-оптических трансформаторах постоянного и переменного тока.

Spun HiBi волокна разработаны с целью использования волокон большой длины в катушках малого диаметра для датчиков тока на основе эффекта Фарадея. SHB волокна изготовлены с использованием профиля типа «галстук-бабочка» (Bow Tie). Они сохраняют круговую поляризацию в соответствии с особенностью данного продукта и поэтому они не чувствительны к термическому и/или вибрационному воздействию. Это обеспечивает SHB волокнам высокую производительность по сравнению с SLB волокнами при использовании в спиральных датчиках (sensorcoil) с большим количеством петель.

Особенности:

  • Оптимизированы для датчиков тока
  • Spun HiBi предназначены для датчиков с высокой точностью
  • Высокая температурная стабильность
  • Пониженная чувствительность к вибрации


Параметр
Значение
Ед. измерения
Рабочая длина волны
1310 нм
Длина волны отсечки ≤ 1250 нм
Числовая апертура
0,13 – 0,17
-
Диаметр поля моды
6,2 – 8,4 @1310 нм
мкм
Шаг контактов
4,8
мм
Затухание
≤ 5 @1310 нм
дБ/км
Круговая длина биения
63 – 125 @1310 нм
мм
Диаметр оболочки
80 ±1,5
мкм
Неконцентричность оболочки сердцевины 1
мкм
Диаметр покрытия
170 ±10
мкм
Тип покрытия
Двойной акрилат
-

  • Волоконно-оптические датчики тока
  • Волоконные трансформаторы тока
  • Датчики на основе эффекта Фарадея

Модель Описание
SHB1250(7.3/80) SPUN HiBi волокно с высоким двулучепреломлением, диаметр 80 мкм
