Пикосекундная точность измерений задержки в ВОЛС с помощью рефлектометра OBR 4600 от LUNA

20.12.2018

В оптических сетях, где передача сообщения или сигнала критична по времени, снижение задержки становится крайне важным элементом проектирования. Задержка в сетях связи состоит из организации сети, обработки сообщений и передачи по физическому волокну. Измерение и оптимизация этой оптической задержки передачи могут иметь решающее значение при диагностике проблем в центре обработки данных или при поддержании контроля качества при производстве прецизионных оптоволоконных линий. Luna OBR 4600 может измерять эту задержку с точностью до пикосекунды.

В данном случае под задержкой имеется в виду временная задержка светового сигнала при распространении в оптической среде передачи. Задержка связана с длиной оптического волокна уравнением:
где L - длина, с - скорость света в вакууме, а n - показатель преломления для оптического волокна.

Поскольку Luna OBR может измерять потери и отражения в коротковолоконных сетях со сверхвысоким разрешением (разрешение 10 мкм) и без мертвых зон, получить точную длину или задержку сегмента волокна или волновода крайне просто путем анализа временной задержки между отражениями. OBR 4600 способен измерять задержку или длину таким образом с точностью < 0,0034% от общей длины (или задержки). Например, для оптического волокна длиной 30 м это соответствует общей точности измерения длины, превышающей 1 мм, что эквивалентно точности измерения задержки около 5 пс для стандартного волокна. Обратите внимание, что это абсолютная точность; фактическое разрешение измерения будет намного выше.

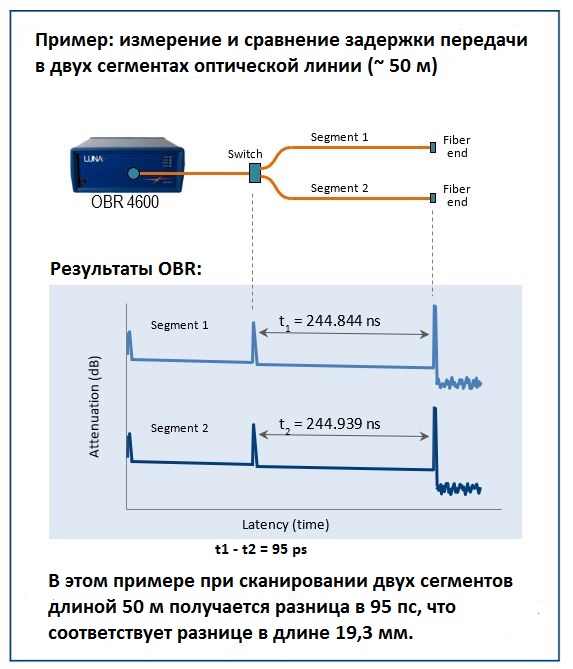

Пример иллюстрирует типичное применение: измерение любых различий в длине или задержке двух сегментов волокна, каждый приблизительно 50 м в длину. OBR 4600 сканирует оба сегмента, и задержка каждого сегмента указывается расстоянием между двумя отражениями в начале и конце соединителей сегментов. В этом примере разница в задержке составляет 95 пс. Для этого волокна это эквивалентно разнице в длине около 19,3 мм.

Измерение длины и задержки - это только одно применение универсального рефлектометра OBR. Вы можете получить любую дополнительную информацию о продукции и технологиях LUNAобратившись к специалистам нашей компании.

Компания Специальные Системы. Фотоника является эксклюзивным дистрибьютором компании LUNA и оказывает техническую поддержку по всей линейке продукции LUNA на территории России и ЕАЭС.
