KG-AM-20 - 2050 нм 1/10 ГГц амплитудные модуляторы

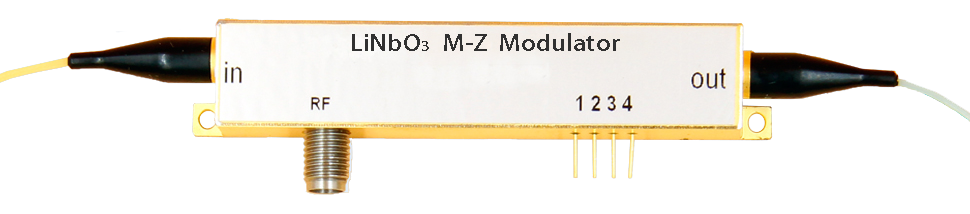

KG-AM-20 - электрооптические амплитудные модуляторы Маха–Цендера на основе ниобата лития.

Рабочий диапазон длин волн: 1900 – 2200 нм.
Полоса модуляции: 1/10 ГГц.
Вносимые потери: 4 дБ.
Полуволновое напряжение: 5,5 В.

Производитель: ROFEA OPTOELECTRONICS

Узнать цену

Задать вопрос

Электрооптические модуляторы интенсивности серии KG-AM-20 на ниобате лития с длиной волны 2050 нм, выполненные на основе структуры Маха-Цендера. Они характеризуются низкими вносимыми потерями, широкой полосой модуляции и низким полуволновым напряжением. Полоса пропускания составляет 1/10 ГГц (в зависимости от модели). Доступны варианты входного и выходного оптического волокна — PM/SMF или PM/PMF, а также тип коннектора — FC/APC, FC/PC или по запросу. Модуляторы в основном применяются в оптических линиях связи, генераторах импульсов, аналоговой оптической модуляции и других областях.

Особенности:

Широкая полоса модуляции.
Низкое полуволновое напряжение.
Высокая стабильность.
Низкие вносимые потери.

Основные характеристики

Параметр		Мин.	Тип.	Макс.	Ед. измерения
Оптические параметры
Рабочая длина волны		1900	2050	2200	нм
Вносимые потери			4		дБ
Оптические обратные потери		-40	-45		дБ
Коэффициент экстинкции @DC		20	22		дБ
Динамический коэффициент экстинкции		12	13		дБ
Оптическое волокно	Вход	Nufern PM1950
Оптическое волокно	Выход	Nufern PM1950
Тип коннектора		FC/PC, FC/APC или по запросу
Электрические параметры

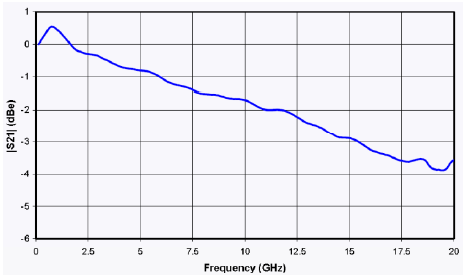

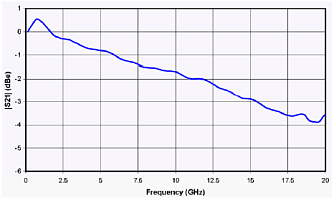

Полоса пропускания		1		12	ГГц
Джиттер полосы пропускания			0,5	1	дБ
Полуволновое напряжение Vπ	ВЧ (RF)		5,5	6,0	В
Полуволновое напряжение Vπ	Смещение (Bias)		10,5	12	В

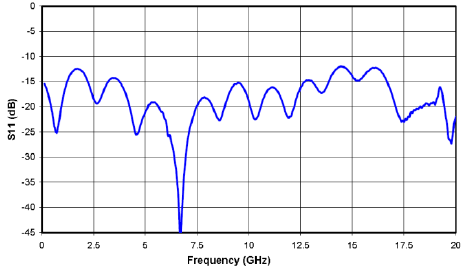

Электрические обратные потери			-12	-10	дБ
Сопротивление входа	ВЧ (RF)		40		Ом
Сопротивление входа	Смещение (Bias)		1		МОм
Тип электрического разъёма		K(f)

Предельно допустимые параметры

Параметр	Мин.	Макс.	Ед. измерения
Входная оптическая мощность		20	дБм
Входная ВЧ мощность		28	дБм
Напряжение смещения	-20	20	В
Рабочая температура	0	70	ºC
Температура хранения	-40	85	ºC
Влажность	5	90	%

Обнаружение молекул воды.
Обнаружение газов.
Генератор инфракрасного излучения.
Источник затравочного излучения.

KG-AM-20 - 2050 нм 1/10 ГГц амплитудные модуляторы 894.08(Kб)

Модель	Описание
KG-AM-20	Амплитудный модулятор на основе тонкопленочного ниобата лития. Рабочий диапазон длин волн: 1900 – 2200 нм. Полоса модуляции: 1/10 ГГц (уточнить при заказе). Входное/выходное оптическое волокно: PM/SMF или PM/PMF (уточнить при заказе). Тип коннектора: FC/APC, FC/PC или по запросу (уточнить при заказе).
