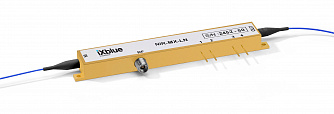

NIR-MX-LN-10 - аналоговый 1000 нм 12 ГГц оптический модулятор

Серия широкополосных 12 ГГц амплитудных электрооптических модуляторов Маха-Цендера на ниобате лития NIR-MX-LN-10, разработанная для передачи аналоговых сигналов в спектральном диапазоне 980 - 1150 нм, с высоким коэффициентом экстинкции.

Рабочий диапазон длин волн
980 - 1150 нм
Полоса модуляции
до 12 ГГц
Вносимые потери 3,5 дБ
Полуволновое напряжение 4,5 В
Коэффициент экстинкции
30 дБ
Производитель:  IXBLUE PHOTONICS

Электрооптические модуляторы серии NIR-MX-LN-10 разработаны для амплитудной модуляции с полосой до 12 ГГц в спектральном диапазоне 1000 нм при входной оптической мощности в несколько десятков мВт.

Дизайн на основе кристалла ниобата лития X-среза обеспечивает модуляторам Маха-Цендера этой серии непревзойденную стабильность в широком диапазоне рабочих условий с отсутствием импульсов с линейной частотной модуляции (zero chirp). Специальная технология оптических волноводов применяемая в модуляторах NIR-MX-LN-10 обеспечивает низкие вносимые потери в сочетании с высокой экстинкцией.

Особенности:

  • Высокий коэффициент экстинкции (> 30 дБ)
  • Широкая полоса модуляции > (12 ГГц)
  • Использование пластины X-среза для улучшения стабильности
  • Низкое управляющее напряжение
  • Низкие вносимые потери
Схема включения:

Электрические характеристики

Параметр Условия Значение Ед. измерения
Электро-оптическая полоса ВЧ вход, 2 ГГц 12 ГГц
Пульсация S21 ВЧ вход, f < 12 ГГц 0,5 дБ
Электрические обратные потери ВЧ вход -12 дБ
Vp ВЧ @50 кГц ВЧ вход 3,5 В
Vp DC электроды DC электроды 4,5 В
Сопротивление ВЧ входа - 50 Ом
Сопротивление DC входа - 1 МОм

Оптические характеристики

Параметр Условия Значение Ед. измерения
Кристалл - Ниобат лития X-среза -
Рабочий диапазон длин волн - 980 - 1150 нм
Вносимые потери Без коннекторов 3,5
дБ
Коэффициент экстинкции DC Для источника с шириной линии < 200 МГц 20 - 30
дБ
Оптические обратные потери - -45 дБ
Чирп - 0 -

Предельно допустимые параметры
Параметр Мин. Макс. Ед. измерения
Входная ВЧ мощность
- 28 дБм
Напряжение смещения
-20 +20 В
Входная оптическая мощность
- 20 дБм
Диапазон рабочих температур* 0 +70 °C
Температура хранения
-40 +85 °C
*доступны модуляторы серии NIR-MX-LN-10 с расширенным температурным диапазоном

  • Генерация/селекция импульсов
  • Подавление несущей
  • Волоконно-оптические датчики
  • Импульсные применения
  • Передача аналоговых сигналов

Формирование партномера (артикула) для заказа
NIR-MX-LN-10-XX-Y-Z-AB-CD-xxdB
XX: Встроенный фотодиод
Y: Входное волокно
Z: Выходное волокно
AB: Входной коннектор
CD: Выходной коннектор
xxdB: Коэффициент экстинкции
: Тип входного волокна
: Тип выходного волокна
Список моделей
Модель Встроенный фотодиод Входное волокно Выходное волокно Входной коннектор Выходной коннектор Коэффициент экстинкции
NIR-MX-LN-10-00-P-P-FA-SA-30dB без фотодиодас сохраниением поляризациис сохраниением поляризацииFC/APCSC/APC30 дБ
