PH1083DBR - лазер на распределенном брэгговском отражателе

Монолитный полупроводниковый DBR лазерный диод со стабильной частотой излучения с активным слоем AlGaAs. Лазер обеспечивает дифракционно-ограниченный пучок с одиночной продольной или боковой модой.

Длина волны излучения
1083 нм
Выходная оптическая мощность
80 - 120 мВт
Ширина спектральной линии излучения
8 МГц
Диапазон рабочих температур
от +5 до +70 °C
Производитель:  PHOTODIGM


Оптические характеристики при 25 °C:

Параметр Значение Единица измерения
Центральная длина волны 1083 нм
Выходная оптическая мощность 80, 120 мВт
Дифференциальная эффективность 0,72 Вт/А

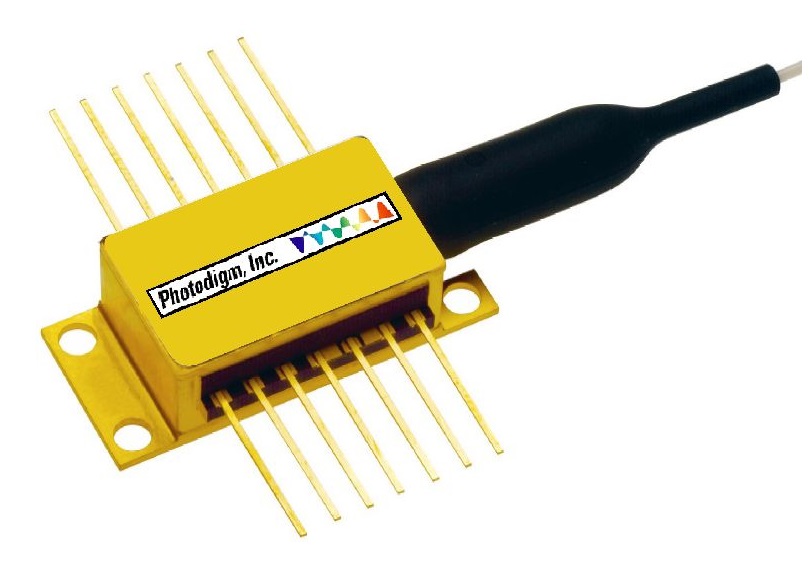

Дифференциальная эффективность, корпус "бабочка" 0,36 Вт/А
Пороговый ток 30 мА
Последовательное сопротивление лазера 2 Ом
Прямое напряжение лазера, 150 мА 2 В
Сопротивление термистора 10000 Ом
Темновой ток фотодиода до 50 нА
Ширина спектральной линии 8 МГц
Коэффициент поляризационной экстинкции -19 дБ
Расхождение пучка, FWHM 6 X 32 °
Коэффициент подавления боковой моды -30 дБ
Поляризация лазера TE -
Структура моды Основная мода -

Общие характеристики:
Параметр Значение Единица измерения
Диапазон температур хранения от 0 до +80 °C
Диапазон рабочих температур от +5 до +70 °C
Прямой ток лазера при непрерывном режиме 300 мА
Прямой ток лазера при импульсном режиме 3 А
Обратное напряжение лазера 0 В
Прямой ток фотодиода 5 мА
Обратный ток фотодиода 20 В
Ток TEC от -2,5 до 2,5 А
Напряжение TEC от -6 до 6 В
Ток термистора 1 мА
Напряжение термистора 10 В
ESD 500 В
Обратное внешнее отражение -14 дБ
Температура пайки выводов, 10 секунд 260 °C

  • Генерация различных гармоник
  • Задающий генератор для волоконных лазеров
  • Спектроскопия
  • Замена DPSS лазеров
  • Резонатор для метастабильной линии гелия


Формирование партномера (артикула) для заказа
PH1083DBR-XXX-YY
XXX: Оптическая мощность
YY: Корпус
Список моделей
Модель Корпус Оптическая мощность
PH1083DBR-120-CS Чип на сабмаунте120 мВт
