PH795DBR - лазер на распределенном брэгговском отражателе

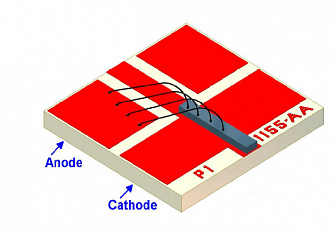

Монолитный полупроводниковый DBR лазерный диод со стабильной частотой излучения с активным слоем AlGaAs. Лазер обеспечивает дифракционно-ограниченный пучок с одиночной продольной или боковой модой.
|
Длина волны излучения |
795 нм |
|
Выходная оптическая мощность |
40 - 120 мВт |
|
Ширина спектральной линии излучения |
0,7 МГц |
|
Диапазон рабочих температур |
от +5 до +70 °C |
Производитель: PHOTODIGM
Оптические характеристики при 25 °C:
| Параметр | Значение | Единица измерения |
|---|---|---|
| Центральная длина волны | 795 | нм |
| Выходная оптическая мощность | 40, 80, 120 | мВт |
| Дифференциальная эффективность | 0,75 | Вт/А |
| Дифференциальная эффективность, корпус "бабочка" | 0,36 | Вт/А |
| Пороговый ток | 50 | мА |
| Последовательное сопротивление лазера | 2 | Ом |
| Прямое напряжение лазера, 150 мА | 2 | В |
| Сопротивление термистора | 10000 | Ом |
| Темновой ток фотодиода | до 50 | нА |
| Ширина спектральной линии | 0,7 | МГц |
| Коэффициент поляризационной экстинкции | -19 | дБ |
| Расхождение пучка, FWHM | 6 X 26 | ° |
| Коэффициент подавления боковой моды | -30 | дБ |
| Поляризация лазера | TE | - |
| Структура моды | Основная мода | - |
Общие характеристики:
| Параметр | Значение | Единица измерения |
|---|---|---|
| Диапазон температур хранения | от 0 до +80 | °C |
| Диапазон рабочих температур | от +5 до +70 | °C |
| Прямой ток лазера при непрерывном режиме | 150 | мА |
| Прямой ток лазера при импульсном режиме | 0,3 | А |
| Обратное напряжение лазера | 0 | В |
| Прямой ток фотодиода | 5 | мА |
| Обратный ток фотодиода | 20 | В |
| Ток TEC | от -2 до 2 | А |
| Напряжение TEC | от -6 до 6 | В |
| Ток термистора | 1 | мА |
| Напряжение термистора | 10 | В |
| Обратное внешнее отражение | -14 | дБ |
| Температура пайки выводов, 10 секунд | 260 | °C |
- Детектирование и обнаружение D1 линии рубидия
- Спектроскопия
- Метрология
