Xper-FLIM - система визуализации времени жизни флуоресценции

Xper-FLIM - система визуализации времени жизни флуоресценции, оснащенная системой счета одиночных фотонов с лавинным фотодиодом и характеризуется быстротой обработки данных при бюджетной стоимости системы. Доступны варианты системы с инвертированным и вертикальным микроскопом, что позволяет использовать ее для различных задач.

  • Спектральный диапазон 400-1000 нм.
  • Длина волны лазера 390-700 нм.
  • Увеличение объектива микроскопа 40Х (опционально: 10Х, 20Х, 50Х, 100Х).
  • Прямой или инвертированный микроскоп.
  • Гибкая конструкция, подходящая под различные типы задач.

Производитель:  NANOBASE

Микроскопия визуализации времени жизни флуоресценции (FLIM) – это тип визуализации для получения изображения, основанного на различии экспоненциального затухания флуоресценции исследуемого образца.

Визуализация времени жизни флуоресценции дает изображения с интенсивностью каждого пикселя, определяемой τ, что позволяет пользователям увидеть контраст между материалами с различными затуханиями флуоресценции, а также изображения, показывающие другие траектории затухания.

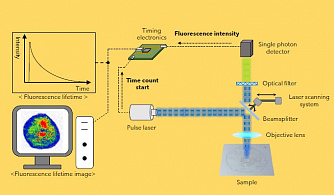

Время-коррелированный счет одиночных фотонов (TCSPC) обычно используется как измерительный метод, потому что он компенсирует вариации интенсивности источника и амплитуды импульсов одиночного фотона. TCSPC записывает время детектирования каждого фотона лавинным фотодиодом (SPAD) по отношению к возбуждающему лазерному импульсу.

Запись повторяется для множества лазерных импульсов, и после достаточного количества событий пользователь может построить гистограмму событий через все временные точки. Полученную гистограмму можно сопоставить экспоненциальной функции, которая содержит интересующую экспоненциальную функцию затухания времени жизни и получить ее значение.

Xper-FLIM оснащен системой счета одиночных фотонов с однофотонным лавинным фотодиодом и характеризуется сверхбыстрым анализом FLIM при бюджетной стоимости системы. Доступны варианты системы с инвертированным и вертикальным микроскопом, что позволяет использовать ее для различных задач.

Особенности:

  • Спектральный диапазон 400-1000 нм.
  • Длина волны лазера 390-700 нм.
  • Увеличение объектива микроскопа 40Х (опционально: 10Х, 20Х, 50Х, 100Х).
  • Прямой или инвертированный микроскоп.
  • Гибкая конструкция, подходящая под различные типы задач.

Основные параметры системы:

 Микроскоп

Отражающий LED источник освещения.
Механический XY-транслятор.
Моторизированный транслятор для перемещения в плоскости Z.
Включает шасси, предметный столик, блок управления, кабели передачи данных и для подключения к сети питания.
Увеличение объектива 40Х (опционально: 10Х, 20Х, 50Х, 100Х).
Прямой или инвертированный микроскоп.
Модуль лазерного сканирования Спектральный диапазон: 400-1000 нм.
Режим работы: растровое сканирование.
Область сканирования: 200х200 мкм (при использовании объектива 40Х).
Включает 15 МП камеру для получения изображения.
Включает в себя контроллер (USB1.1).
Максимальная скорость сканирования: > 100 линий/с.
Лазер
Пикосекундный импульсный диодный лазер и драйвер.
Длина волны: 390-700 нм.
Пространственный или волоконный вывод излучения.
Оптические фильтры
Выбор фильтров зависит от длины волны лазера.
Спектральный диапазон: 390-700 нм.
Сменный набор фильтров.
Системная платформа

1 слот для установки фильтра нейтральной плотности или поляризатора.
2 слота для установки поляризаторов или волновых пластинок.
1 слот для установки сменного набора фильтров.
Возможность установки до 3 лазеров.
Возможность установки порта волоконного вывода.
Детектор
Эффективность: 24% (400 нм), 49% (550 нм), 37% (650 нм).
Активная область: 50 мкм.
Темновой счет: <250, <100, <50, <25 cps.
Выходной сигнал NIM: 50 пс.
Вероятность остаточного импульса: <3%.
Драйвер лазера

Частота повторения 31,25 кГц – 80 МГц.
Триггер: -1..+1 В (регулируемый).
Частотный диапазон: 10 Гц – 80 МГц.
Выход синхронизации: амплитуда <0,8 мВ при 50 Ом.
Электроника
Количество каналов: 1 или 2.
Временной диапазон: 25 пс.
Триггер: 0-1200 мВ.
Частота счета: 40 МГц.
Маркер: TTLх4.
Программное обеспечение
Получение и визуализация времени жизни флуоресценции.
Формат экспорта данных спектра: .txt, .csv.
Формат экспорта данных 2D-карт: .spm, .csv.

  • Биология и медицинские исследования (молекулярный биологический анализ, биохимический анализ).
  • Анализ эффективности LED и OLED.
  • Полупроводники.
  • Анализ эффективности солнечных батарей.

Модель Описание
Xper-FLIM Система визуализации времени жизни флуоресценции. Спектральный диапазон 400-1000 нм. Длина волны лазера 390-700 нм. Увеличение объектива микроскопа 40Х (опционально: 10Х, 20Х, 50Х, 100Х).
