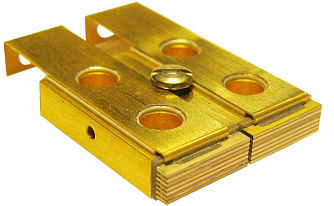

QD-Q5yzz-L2 - горизонтальные сборки (стеки) лазерных диодов

  • Длина волны 940 нм.
  • Оптическая мощность до 10000 Вт.
  • Режим работы квази-непрерывный (QCW).
  • Количество диодных линеек до 6 рядов по 12 баров.
  • Низкое тепловое сопротивление.
Производитель:  QUANTEL LASER (LUMIBIRD)

QD-Q5yzz-L2 - кондуктивно охлажденные двойные массивы лазерных диодов, предназначенные для компактной связки стеков до 12 баров в каждом. Эти стеки смещены в серии, с уменьшенным пространством между ними. Массивы лазерного диода имеют технологию, при соответствующей конструкции, повышающую эффективность и надежность работы. Сборка, с использованием твердого припоя AuSn, оптимизирована для уменьшения общего теплового сопротивления. Стеки подходят для широкого спектра применения.

Особенности:

  • Работа в квази-непрерывном режиме.
  • Компактный дизайн.
  • Возможность производства сборок с заказной конфигурацией.
  • Длина волны 940 нм.
  • Низкое тепловое сопротивление сборки.
  • Прочность, устойчивость к ударам и вибрациям.

Параметр Значение Единица измерения
Количество диодных линеек до 6 рядов по 12 линеек
Шаг между диодных линеек от 330 до 1000 мкм
Оптическая мощность с диодной линейкой QCW до 400 Вт
Оптическая мощность QCW до 10000 Вт
Рабочий ток 95 - 115 (для 100 Вт / бар) А
185 - 215 (для 200 Вт / бар) А
370 - 390 (для 400 Вт / бар) А
Рабочее напряжение < 2 В / бар В
Общий КПД 65 %
Длина волны 940 нм
Ширина спектра (FWHM) 3 нм / °C
Расходимость луча (FWHM) 8 х 36 °
Длительность импульса 5000 мкс
Максимальный рабочий цикл 3 %
Обратное напряжение 3 В
Рабочая температура от - 40 до + 65 °C
Температура хранения от - 55 до + 85 °C


Формирование партномера (артикула) для заказа
QD-Q5y-zz-L2
y: Выходная мощность / бар
zz: Количество баров
