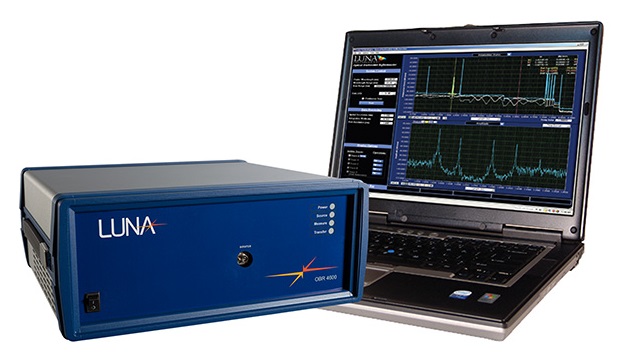

LUNA OBR 4600 - оптический OFDR рефлектометр высокого разрешения

Оптические рефлектометры обратного рассеяния (Optical Backscatter Reflectometer) серии OBR 4600 разработаны для анализа волоконно-оптических компонентов и оптических световодов, а также ВОЛС небольшой протяженности (до 2000 м).
  • Пространственное разрешение 10 мкм для дистанции измерения 30 м, 20 мкм для 70 м.
  • Пространственное разрешение 1 мм для 2000 м (опционально).
  • Динамический диапазон 80 дБ.
  • Чувствительность -130 дБ.
  • Рабочие длины волн: C и L-диапазоны, O-диапазон.
  • Отсутствие "мертвой зоны".
Производитель:  LUNA

Рефлектометры OBR 4600 обеспечивают высочайшее пространственное разрешение (от 10 мкм) для оптической рефлектометрии с чувствительностью на уровне обратного рассеяния волокна, без "мертвой зоны" и с ультранизким уровнем шумов.

Дополнительные опции позволяют расширить максимальную дистанцию измерения до 2000 м, переключить рефлектометр в режим распределенного датчика (анализатора) температуры и напряжений. Рефлектометры OBR 4600 обеспечивает возможность "заглянуть во внутрь" световодного (волоконного) компонента или системы, как не один другой прибор на рынке.

Основные особенности:
  • Двухоконный режим отображения в пользовательском интерфейсе ПО OBR 4600, который позволяет пользователю одновременно определять местоположение и величину неисправности (события) в верхнем окне и анализировать характеристики неисправности (события) или всего компонента, используя частотную область в нижнем окне.
  • Пользователь может легко найти, идентифицировать и устранить неисправности (события), такие как изгибы, некачественные сварные стыки волокна, проблемы коннекторов и разрывов в ВОЛС длиной до 2000 м с пространственным разрешением от 10 мкм и без "мертвой зоны".
  • Выбранные участки сканирования могут быть выделены с помощью элементов управления в верхнем окне ПО. Анализ в частотной области может быть выполнен в нижнем окне для расчета вносимых потерь (IL), обратных потерь (RL), состояний поляризации и групповой задержки.
  • OBR 4600 в стандартной комплектации предлагает несколько вариантов сканирования световода, включая быстрое сканирование (30 м с разрешением 10 мкм менее чем за 7 секунд), функцию непрерывного сканирования (непрерывное измерение сегмента 1 м с частотой до 3 Гц). Доступна функция точечного сканирования в качестве опции.
  • Диапазон длины волны сканирования и центральная длина волны выбираются пользователем.

Режим точечного сканирования (Spot Scan Mode):

  • Режим "Spot Scan" позволяет сканировать любую область световода длиной 1 или 2 метра в тестируемом компоненте или устройстве, в результате сокращается время измерения и уменьшается размер файлов данных. Указанные в таблице ниже значения приведены для измерений, выполненных при скорости перестройки лазера 100 нм/с.

Скорость измерений в режиме Spot Scan (точечное сканирование)
Режим   Дистанция 30 м Дистанция 70 м Дистацния 2000 м
Сканируемая область (суб-регион)   1 или 2 м 1 или 2 м 80 м
Диапазон длин волн 3,2 нм  -  - 0,15 Гц
5 нм 3,7 2,9  -
20 нм 1,8 1,2  -
80 нм 0,5  -  -
Лучшее пространственное разрешение 10 мкм 20 мкм 0,25 мм


Распределенное зондирование (режим распределенного датчика/анализатора):

  • Режим "Distributed Sensing" доступен в качестве опции и позволяет использовать OBR 4600 для детектирования и мониторинга непрерывного механического напряжения и температуры через анализ рассеяния Рэлея, свойственного стандартным оптическим волокнам, с заданным пользователем пространственное разрешение от 0,32 мм.
  • В качестве альтернативы, платформа Luna ODiSI оптимизирована для сенсорных применений и предоставляет простые в использовании и надежные измерительные решения. OBR 4600 с опцией распределенного зондирования может быть особенно полезен в специализированных или исследовательских приложениях, где требуется дополнительная гибкость и индивидуальная настройка.

Параметр Значение Ед. измерения
Диапазон длин волн (номинальный)
OBR 4600 1525 - 1610 нм
OBR 4613 1270 - 1340 нм
Максимальная длина световода
Стандартный режим 30 или 70 м
Режим расширенной дистанции измерения 2000 м
Пространственное разрешение
Длина световода до 30 м 10 мкм
Длина световода до 70 м 20 мкм
Расширенная дистанция измерения (до 2000 м) 1 мм
Мертвая зона ~0 мм
Параметры длины волны
Разрешение (макс.) 0,02 пм
Точность1
±1,5 пм
Параметры интегрированных обратных потерь (RL)
Динамический диапазон Режимы 30 и 70 м 80 дБ
Расширенная дистанция 60 дБ
Полный диапазон от 0 до -125 дБ
Чувствительность -130 дБ
Разрешение ±0,05 дБ
Точность2
±0,10 дБ
Параметры интегрированных вносимых потерь (IL)
Динамический диапазон3
18 дБ
Разрешение2
±0,05 дБ
Точность2
±0,10 дБ
Групповая задержка
Точность 1,0 пс
Распределенные измерения4,5

Пространственное разрешение ±1,0 см
Разрешение измерения температуры ±0,1 °C
Разрешение измерения напряжений ±1,0 μϵ
Время сканирования Диапазон сканирования Стандарный Быстрый6 Spot Scan6
Время сканирования для режима 30 м 5 нм 2,7 1,3 0,4 с
65 нм / 88 нм 14,2 6,3 2,5 с
Время сканирования для режима 70 м 5 нм 3,2 1,8 0,5 с
32 нм / 43 нм 9,7 5,8 2,1 с
Время сканирования для расширенной дистанции 0,8 нм 16  -  - с
3,2 нм  -  - 6,5 с
Физические характеристики прибора
Лазер 1го класса <10 мВт
Потребляемая электрическая мощность 100 Вт
Вес прибора (без учета ПК) 11,4 кг
Размеры корпуса (Ш x Г x В) 366 x 345 x 165 мм

Обозначены параметры для работы с одномодовым световодом. Для многомодового режима характеристики будут номинальными.
  1. Точность поддерживается внутренней NIST-сертифицированной газовой ячейкой HCN.
  2. С шириной интеграции 0,5 м.
  3. Динамический диапазон IL - это односторонние потери, которая могут быть понесены до того, как уровень рассеяния стандартной SMF станет ниже минимального уровня шума (~ -118 дБ / мм).
  4. Распределенное зондирование (режим датчика) использует метод спектрального сдвига Рэлея и относится к эталонному сканированию. Максимальная длина датчика обычно составляет 70 м.
  5. Указанные разрешения выборки идеально подходят для получения значений температуры и деформации; они не являются минимумами или максимумами.
  6. Время задается при скорости лазерной настройки 100 нм/с.
  7. Максимальная длина волны сканирования для О-диапазона составляет 65 нм или 32 нм; Максимальная длина волны сканирования для C и L-диапазонов составляет 88 нм или 43 нм.

Области применения рефлектометров OBR 4600:

  • Тестирование и анализ параметров волоконных компонентов и световодов.
  • Интегральная фотоника, анализ параметров интегральных фотонных схем (ниобат лития, фосфид индия, кремний).
  • Тестирование волоконных кабелей и кабельных сборок.
  • Диагностика и выявление дефектов в ВОЛС.
  • Анализ параметров оптического пути и задержек в ВОЛС.
  • Радиофотоника.

Возможности измерений с помощью OBR 4600:
  • Одномодовые и многомодовые компоненты и устройства.
  • Измерение обратных потерь (RL).
  • Измерение вносимых потерь (IL).
  • Измерение задержки распространения сигнала в световоде (длины пути).
  • Групповая задержка (задержка относительно отраженной длины волны).
  • Производная по фазе - Phase Derivative (отраженная длина волны относительно задержки).
  • Ортогональные составляющие поляризации.
  • Спектральный сдвиг (деформация, температура).
  • Длина биения (Beat Length).
  • Коэффициент поляризационной экстинкции.
  • Групповой индекс (Group index).

Модель Описание
OBR 4600 Оптический OFDR рефлектометр высокого разрешения, диапазон длин волн 1525 - 1610 нм (C+L-диапазон), стандартная дистанция измерения (30 и 70 м) с пространственным разрешением (10 и 20 мкм), комплектация включает ПК (ноутбук) и набор аксессуаров для работы.
OBR 4613 Оптический OFDR рефлектометр высокого разрешения, диапазон длин волн 1270 - 1340 нм (O-диапазон), стандартная дистанция измерения (30 и 70 м) с пространственным разрешением (10 и 20 мкм), комплектация включает ПК (ноутбук) и набор аксессуаров для работы.
OPT06004 Опция рефлектометра Luna OBR 4600. Стандартное программное обеспечение для анализа и визуализации полученных с помощью OBR 4600 данных.
OPT06009 Опция рефлектометра Luna OBR 4600. Расширенная дистанция измерения. Опция позволяет производитель измерения световодов с максимальной длиной до 2000 м и пространственным разрешением 1 мм.
OPT06005 Опция рефлектометра Luna OBR 4600. Программное обеспечение для анализа световода. ПО с визуализацией теста "годен / негоден" для волоконных компонентов, автоматическим отображением событий и др. функциями для производства компонентов и обеспечения выходного контроля качества.
OPT06008 Опция рефлектометра Luna OBR 4600. Набор инструментов (SDK) для разработки ПО, содержит DLL библиотеки для разработки пользовательских приложений и GUI.
OPT06006 Опция рефлектометра Luna OBR 4600. Распределенный мониторинг температуры и напряжений (режим распределенного датчика/анализатора). Опция для мониторинга с использованием оптического волокна и эффектов Рэлеевского рассеяния.
