OBR 6225 - портативный оптический OFDR рефлектометр высокого разрешения
Оптические рефлектометры обратного рассеяния серии OBR 6225 - портативные приборы с ультра-высоким пространственным разрешением и чувствительностью на уровне обратного рассеяния волокна разработаны для анализа световодных компонентов и ВОЛС небольшой протяженности (до 50 м).
- Рефлектометр без "мертвой зоны".
- Портативный прибор с батарейным питанием.
- Пространственное разрешение: до 0.08 мм.
- Дистанция измерения 50 м.
- Динамический диапазон 70 дБ.
- Чувствительность -129 дБ.
- Диапазон длин волн 1541.7 - 1551.7 нм.
Производитель: LUNA
OBR 6225 - портативный и оптимизированный для проведения измерений "в поле" рефлектометр с высоким пространственным разрешением. Устройство разработано для анализа коротких бортовых сетей связи, на морских и воздушных судах, в дата-центрах, для других промышленных применений с дистанцией до 50 м и разрешением событий отражения до 0.08 мм.
OBR 6225 использует технологию OFDR рефлектометрии для измерения обратных потерь рассеивания (RL), вносимых оптических потерь (IL) с высокой точностью и динамическим диапазоном. Аппарат позволяет легко определять положение события вдоль анализируемых волноводов с субмиллиметровой точность, а также анализировать временную задержку сигнала.

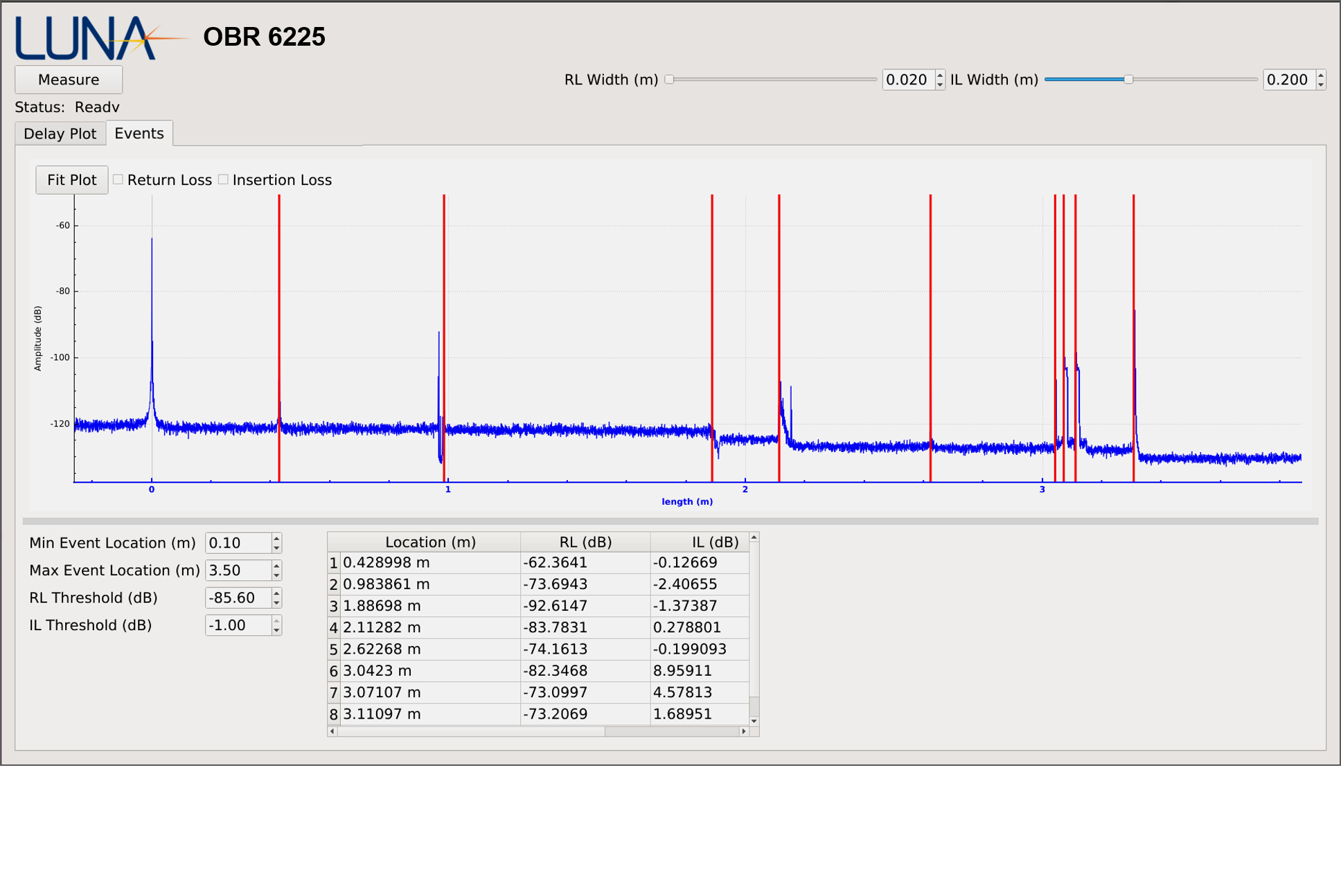

Рефлектометр по своей сути представляет из себя интегрированную систему, работающую от батареи и имеющую удобный пользовательский интерфейс и сенсорный экран. OBR 6225 идеально подходит для работы вне лаборатории и позволяет автоматически обнаруживать и оценивать события отражения и потерь оптической мощности.
Возможности измерений:
- Субмиллиметровое пространственное разрешение.
- Дистанция измерения до 50 м без "мертвой зоны".
- Чувствительность -129 дБ.
- Точность измерения вносимых потерь 0,2 дБ.
- Проверка и обслуживание бортовых ВОЛС (авиация, судостроение).
- Тестирование оптических кабелей, волоконно-оптических коннекторов и ВОЛС небольшой протяженности.
- Устранение неисправностей и выявление макроизгибов, потерь на сварных соединениях ОВ и некачественных коннекторов в ВОЛС.
- Локализация точек возникновения вносимых потерь (IL) - сохранение часов на выявление неисправностей в ВОЛС.
- Проверка нескольких точек обратных потерь (RL) в волоконной сборке или жгуте одновременно.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Количество оптических портов | 2 | шт. | |
| Разрешение семплирования (2 точки) | 0.08 | мм | |
| Максимальная длина волоконной линии | 20 | 50 | м |
| Точность измерения длины | <1 | <2 | мм |
| Диапазон длин волн встроенного источника излучения | 1541.7-1551.7 | нм | |
| Длительность измерения | 10 | с | |
| Измерение RL | |||
| Динамический диапазон | 70 | дБ | |
| Диапазон | 0-129 | дБ | |
| Разрешение | ± 0.1 | дБ | |
| Точность | ± 0.5 | дБ | |
| Измерение IL | |||
| Динамический диапазон | 15 | дБ | |
| Разрешение | ± 0.1 | дБ | |
| Точность | ± 0.2 | дБ | |
| Оптический вывод | |||
| Тип коннектора | APC | ||
| Выходная мощность излучения | 4 | мВт | |
| Механические и эксплуатационные характеристики | |||
| Длительность работы от батареи | 3 | ч | |
| Длительность зарядки батареи | 2 | ч | |
| Сенсорный дисплей | 1280 х 800 | пикселей | |
| Порты | USB-C, RJ45 | ||
| Рабочий диапазон температур | от -20 до 35 | ºС | |
| Рабочий диапазон температур при зарядке батареи | от 0 до 35 | ºС | |
| Диапазон температур хранения | от -20 до 60 | ºС | |
| Размер кейса | 34 x 22 x 7 | см | |
- Диагностика и выявление дефектов в ВОЛС небольшой протяженности.
- Устранение неисправностей и выявление макроизгибов, потерь на сварных соединениях ОВ и некачественных коннекторов в ВОЛС.
- Проверка и обслуживание бортовых ВОЛС (авиация, судостроение).
- Тестирование волоконно-оптических кабелей и разъёмов.
- Тестирование пассивных волоконно-оптических компонентов: муфт, переключателей, разветвителей и пр.
- Измерение вносимой задержки сигнала.
