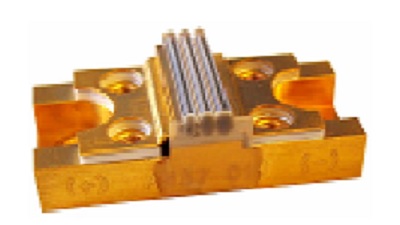

QD-Q1yzz-BO - вертикальные сборки (стеки) лазерных диодов

  • Длина волны 808 нм.
  • Оптическая мощность до 4400 Вт.
  • Режим работы квази-непрерывный (QCW).
  • Количество баров от 1 до 11.
  • Низкое тепловое сопротивление.
Производитель:  QUANTEL LASER (LUMIBIRD)
Узнать цену

QD-Q1yzz-BO - кондуктивно охлажденные массивы лазерных диодов с линзами для коллимации быстрых осей. Стеки могут иметь 1 - 11 диодных линеек от 60 Вт QCW до 400 Вт QCW. Массивы лазерных диодов используют технологию, с соответствующей конструкцией для повышения эффективности и надежности, работающей от - 40 °C до 75 °C. Сборка в компактном и прочном корпусе обеспечивает легкое подключение которое идеально подходит для различных областей применения.

Особенности:

  • Режим работы квази-непрерывный (QCW).
  • Низкая расходимость коллимации быстрых осей.
  • До 400 Вт QCW на диодный бар (500 Вт с короткой длительностью импульса).
  • Длина волны 808 нм.
  • Высокая эффективность, низкое тепловое сопротивление.
  • Прочный, ударостойкий.

Параметр Значение Единица измерения
Количество диодных линеек от 1 до 11
Шаг между диодных линеек 400, 1200 мкм
Область излучения 10 * (zz - 1) * шаг мм2
Оптическая мощность с диодной линейкой QCW до 400 Вт
Оптическая мощность QCW до 4400 Вт
Рабочий ток 95 - 115 (для 100 Вт / бар) А
185 - 215 (для 200 Вт / бар) А
370 - 390 (для 400 Вт / бар) А
Рабочее напряжение < 2 В / бар В
Общий КПД 58 %
Длина волны 808 нм
Расходимость пучка медленная ось: 0 (< 10) °
быстрая ось: 8 (< 10) на шаг мрад
Наведения луча ± 3 ( ≤ ± 4) мрад
Длительность импульса 1000 мкс
Максимальный рабочий цикл 20 (для 100 Вт / бар) %
15 (для 150 Вт / бар) %
10 (для 200 Вт / бар) %
Обратное напряжение 3 В
Рабочая температура от - 40 до + 60 °C
Температура хранения от - 45 до + 75 °C
