Er, Cr: YSGG - лазерные кристаллы
Итрий-скандий-галлиевый гранат легированный эрбием и хромом.
- Длина волны лазера: 2790 нм.
- Параллелизм: 30''.
- Диаметр: 3 - 12,7 мм.
- Длина кристалла: 30 - 127 мм.
Производитель: CRYLINK
Итрий-скандий-галлиевый гранат, легированный ионами эрбия и хрома (Er,Cr:YSGG), является эффективным лазерным кристаллом, который генерирует излучение с длиной волны 2790 нм. Кристалл Er,Cr:YSGG обладает высокой эффективностью преобразования, стабильными химическими свойствами и продолжительным временем жизни флуоресценции. Эти кристаллы находят широкое применение в стоматологии, экологических исследованиях, системах связи, военной промышленности и технологиях дистанционного зондирования.
Особенности:
- Высокое качество кристалла.
- Превосходные механические свойства.
- Низкий порог накачки.
- Работа в среднем диапазоне частот.
- Высокая дифференциальная эффективность.
Материал и характеристики
| Параметр | Значение | Ед. Измерения | |
|---|---|---|---|
|
Ориентация |
Кристаллографическое направление <111> или <001> ± 0,5 |
||
| Концентрация |
30% (3,7 х 1021 см-3 , додекаэдрический Er3+) 2% (1,7 x 1020 см-3 , октаэдрический Cr3+) |
|
|
| Параллелизм |
30 |
угловых минут |
|
| Перпендикулярность (торцов) | 5 |
угловых секунд |
|
| Качество поверхности | 10-5 | ||
| Плоскостность поверхности |
<λ/10 на длине волны 632 нм |
||
|
Фаска |
0,005 ±0,003 под углом 45°±5° | дюйм | |
| Размеры (диаметр x длина) |
от 3x30 до 12,7x127,0 |
мм | |
|
Допуск толщины/диаметра |
±0,002 |
дюйм | |
|
Допуск по длине |
± 0,04 |
дюйм |
|
Физические и химические свойства
| Параметр | Значение | Ед. Измерениия |
|---|---|---|
| Формула |
Y2,93Sc1,43 Ga3,64O12 |
|
| Кристаллическая структура | Кубическая |
|
|
Константа решетки |
12,42 |
|
| Плотность |
5,67 |
г/см3 |
| Температура плавления | 1970 | °C |
| Теплопроводность | 8 | Вт⋅м-1⋅К-1 |
| Термическое расширение |
8,1⋅10-6 |
К-1 |
|
dn/dT |
12,3⋅10-6 |
К-1 |
| Твердость по шкале Мооса | 8 |
|
|
Диэлектрическая проницаемость |
11,7 | |
|
Параметр экстинкции |
25 | дБ |

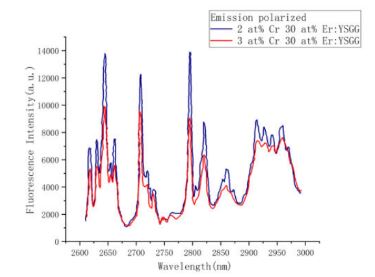

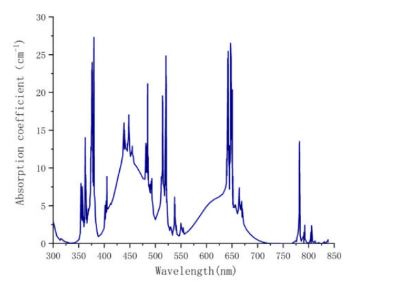

Оптические и спектральные характеристики
| Параметр | Значение | Ед. Измерениия |
|---|---|---|
| Время жизни флуоресценции | 1400 | мкс |
|
Длина волны лазера |
2,791 |
мкм |
| Поперечное сечение испускания | 5,2⋅10-21 |
см2 |
| Показатель преломления |
1,92 |
- Военная техника.
- Научные исследования.
- Обработка материалов.
- Медицина.
Er, Cr: YSGG - лазерные кристаллы 426.12(Kб)
