MBFCX-A - линзы оптимальной формы

Конструктивно линзы данного типа представляют собой две выпуклые поверхности с различными, оптимально подобранными радиусами кривизны для достижения минимальной сферической аберрации.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: 40 - 200 мм.
  • Диапазон длин волн: 400 - 700 нм.

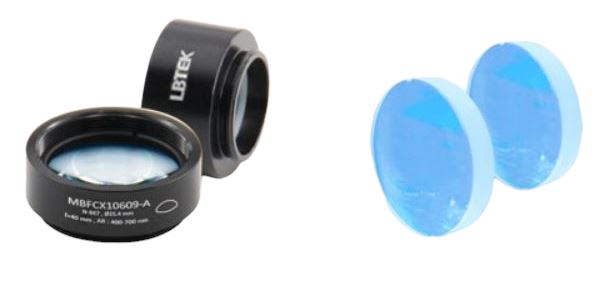

  • Серия линз в оправе - MBFCX-А, без оправы - BFCX-А.

Линзы оптимальной формы компании LBTEK предназначены для достижения минимальной сферической аберрации. Заданное фокусное расстояние сферических линз может быть получено за счет различных комбинаций радиусов кривизны поверхностей, но каждая комбинация приведет к различным значениям сферических аберраций. Линзы серии MBFCX-A эффективно оптимизируют сочетания радиусов кривизны поверхностей для минимизации аберраций. Для изготовления линз оптимальной формы компания LBTEK использует оптическое стекло N-BK7, являющееся наиболее распространенным материалом для высококачественных оптических элементов, применяющееся в видимом и ближнем инфракрасном диапазоне. Поверхность с меньшим радиусом кривизны должна быть обращена к коллимированному источнику света для наилучшей фокусировки.

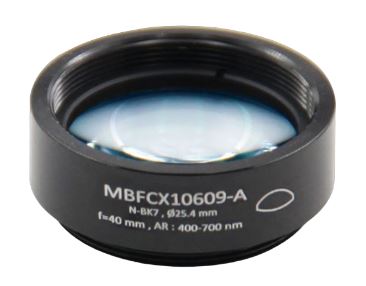

Диаметр линзы - 25,4 мм, положительное значение фокусного расстояния имеет 6 вариаций в диапазоне 40 - 200 мм. В настоящее время к заказу доступны круглые линзы, установленные в стандартные оправы (серия MBFCX-А), а также линзы без оправы (серия BFCX-А). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз.

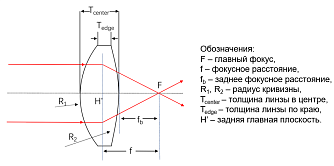

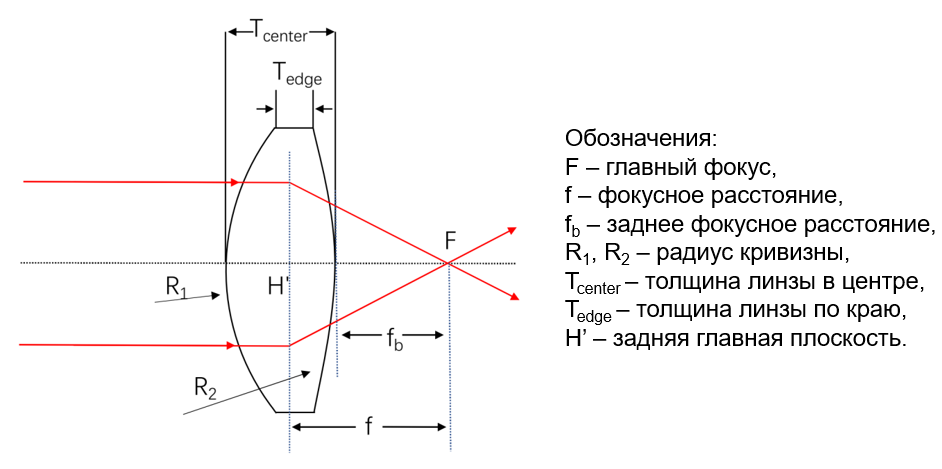

Параметр Значение Ед.измерения
Материал
N-BK7

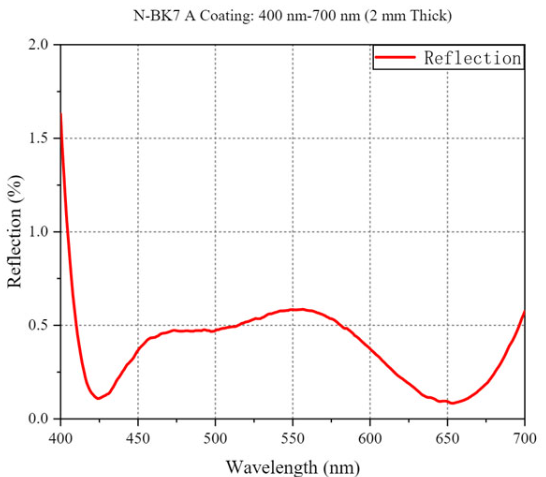

Покрытие AR-покрытие (Ravg<0,5%)

Длина волны 400 - 700
нм
Диаметр 25,4 мм
Допуск диаметра +0,0 / -0,1
мм
Толщина центра 4 - 6,5 мм
Допуск на толщину по центру
±0,1
мм
Толщина края 2,3 - 3,2 мм
Фокусное расстояние 40 - 200 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 36,3 - 197 мм
Эксцентриситет
<3
угл.мин.
Качество обработки поверхности 40/20



Модель Диаметр, мм Фокусное расстояние, мм Заднее фокусное расстояние, мм Толщина по центру, мм Толщина края, мм
MBFCX10609-A 25,44036,36,52,4
MBFCX10613-A 25,410097,342,4
BFCX10609-A 25,44036,36,52,3
BFCX10610-A 25,45046,46,53,2
BFCX10612-A 25,47572,152,9
BFCX10613-A 25,410097,342,4
BFCX10615-A 25,415014742,6
BFCX10617-A 25,420019743,2
