MBFCX-B - линзы оптимальной формы

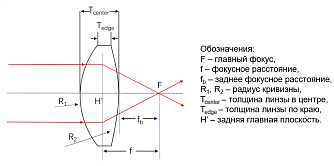

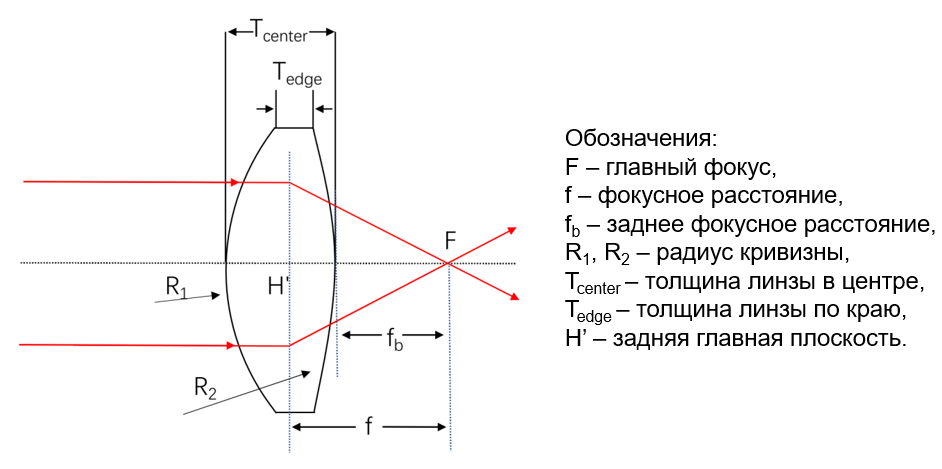

Конструктивно линзы данного типа представляют собой две выпуклые поверхности с различными, оптимально подобранными радиусами кривизны для достижения минимальной сферической аберрации.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: 40 - 200 мм.
  • Диапазон длин волн: 700 - 1100 нм.
  • Серия линз в оправе - MBFCX-В, без оправы - BFCX-В.

Линзы оптимальной формы компании LBTEK предназначены для достижения минимальной сферической аберрации. Заданное фокусное расстояние сферических линз может быть получено за счет различных комбинаций радиусов кривизны поверхностей, но каждая комбинация приведет к различным значениям сферических аберраций. Линзы серии MBFCX-B эффективно оптимизируют сочетания радиусов кривизны поверхностей для минимизации аберраций. Для изготовления линз оптимальной формы компания LBTEK использует оптическое стекло N-BK7, являющееся наиболее распространенным материалом для высококачественных оптических элементов, применяющееся в видимом и ближнем инфракрасном диапазоне. Поверхность с меньшим радиусом кривизны должна быть обращена к коллимированному источнику света для наилучшей фокусировки.

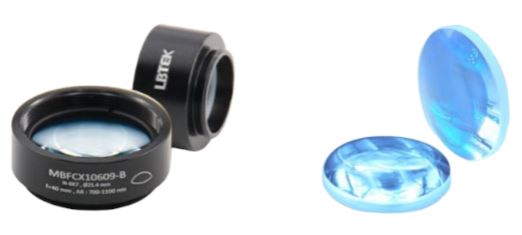

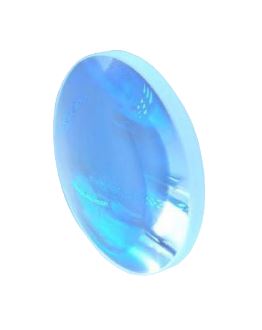

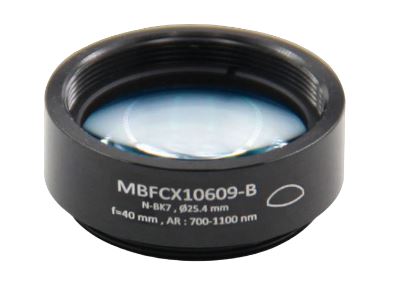

Диаметр линзы - 25,4 мм, положительное значение фокусного расстояния имеет 6 вариаций в диапазоне 40 - 200 мм. В настоящее время к заказу доступны круглые линзы, установленные в стандартные оправы (серия MBFCX-В), а также линзы без оправы (серия BFCX-В). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз.

Параметр Значение Ед.измерения
Материал
N-BK7

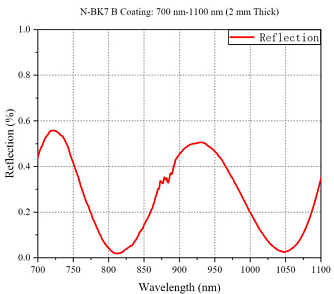

Покрытие AR-покрытие (Ravg<0,5%)

Длина волны 700 - 1100
нм
Диаметр 25,4 мм
Допуск диаметра +0,0 / -0,1
мм
Толщина центра 4 - 6,5 мм
Допуск на толщину по центру
±0,1
мм
Толщина края 2,3 - 3,2 мм
Фокусное расстояние 40 - 200 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 36,3 - 197 мм
Эксцентриситет
<3
угл.мин.
Качество обработки поверхности 40/20



Модель Диаметр, мм Фокусное расстояние, мм Заднее фокусное расстояние, мм Толщина по центру, мм Толщина края, мм
MBFCX10609-B 25,44036,36,52,4
MBFCX10613-B 25,410097,342,4
BFCX10609-B 25,44036,36,52,3
BFCX10610-B 25,45046,46,53,2
BFCX10612-B 25,47572,152,9
BFCX10613-B 25,410097,342,4
BFCX10615-B 25,415014743
BFCX10617-B 25,420019743,2
