Linear25-z - подъемная пьезоплатформа

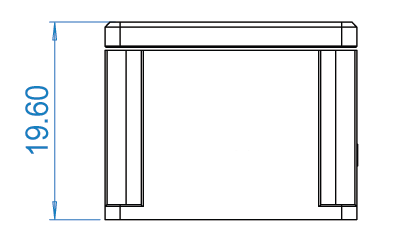

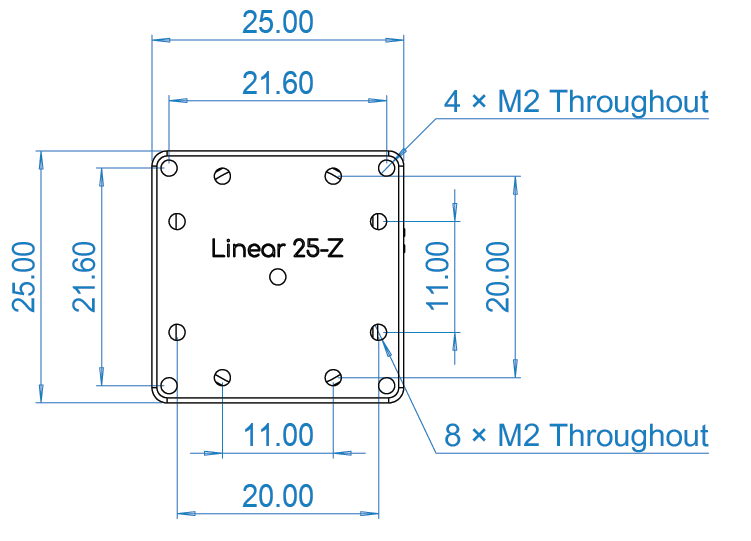

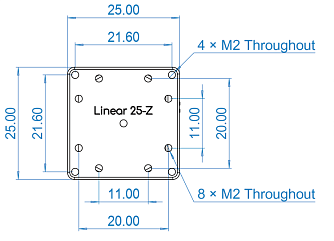

- Размеры платформы: 25 х 25 х 19,6 мм.
- Совместим со сверхвысоким вакуумом: 2 E-11 мбар.
- Выдерживает очень низкие температуры: 30 мК.
- Сделан из немагнитного композита Ti & BeCu.
- Нагрузка & тяга до 300 г & 3 Н.
- Перемещение до 6 мм.
- Замкнутый контур управления.
- Разрешение до 0,1 мкм.
Производитель: MULTIFIELDS TECHNOLOGIES
Параметр | Значение | Ед.измерения | |||
---|---|---|---|---|---|
Исполнение
|
.HV* (стандартное) | .ULT** | .UHV*** | .ULT.UHV**** | |
Размеры платформы
|
25 х 25 х 19,6 | мм | |||
Масса
|
34 | г | |||
Условия окружающей среды
|
|||||
Температурный диапазон
|
1,6 ~ 400 | К | |||
Совместимость с вакуумом:
|
2,00E-07 | мбар | |||
Максимальное магнитное поле
|
18 | Тл | |||
Опция 1 30 мК
|
да | да | |||
Опция 2 2е-11 мбар
|
да | да | |||
Материал корпуса
|
Ti | BeCu | Ti | BeCu | |
Диапазон перемещения
|
6 | мм | |||
Максимальная скорость при Т=300 К
|
2 | мм/с | |||
Максимальная нагрузка
|
300 | г | |||
Динамическое усилие
|
3 | Н | |||
Тип энкодера
|
резистивный | ||||
Разрешение энкодера
|
~150 | нм | |||
Повторяемость
|
1 - 2 |
мкм |
|||
*.HV - стандартное исполнение: температура окружающей среды 1,4 - 400 К, вакуум до 2 E-7 мбар **.ULT- низкотемпературное исполнение: температура окружающей среды до 30 мК, вакуум до 2 E-7 мбар ***.UHV - исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 2 E-11 мбар ****.ULT.UHV - низкотемпературное исполнение для сверхвысокого вакуума: температура окружающей среды 1,4 - 400 К, вакуум до 2 E-11 мбар |
