4024SA - анализаторы спектра

4024SA - широкополосный анализатор спектра с функциями анализа спектра, шума, AM/FM/PM сигналов, а так же режимами измерения мощности, напряжения поля, сканирования каналов и т.д.
  • Диапазон частот: 9 кГц - 67 ГГц.
  • Средний уровень шума: -163 дБм.
  • Фазовый шум(смещение 100 кГц, несущая 1 ГГц): -112 дБн/Гц.
  • Полоса разрешения: 1 Гц - 10 МГц.

Анализатор спектра серии 4024 обладает такими преимуществами, как широкий диапазон частот, высокая производительность, высокая скорость развертки, множество режимов измерения параметров сигнала и простота в эксплуатации. Он имеет режимы измерения и анализа спектра, помех, AM/FM/PM сигналов, мощности сигнала, режим сканера каналов, а также интеллектуальные функции измерения мощности канала, занимаемой полосы пропускания, мощности соседнего канала, настройки и прослушивания канала, маски излучения, отношения несущей к шуму и т. д. Анализатор спектра имеет 8,4-дюймовый ЖК-дисплей и емкостный сенсорный экран, что улучшает четкость изображения и делает использование более удобным. Он портативный, компактный и легкий, что подходит для работы в полевых условиях.

Основные характеристики:

  • Широкий диапазон частот: от 9 кГц до 67 ГГц.
  • Низкий средний уровень шума: -163 дБм.
  • Низкий фазовый шум: -112 дБн/Гц (смещение 100 кГц, несущая 1 ГГц).
  • Функция анализа спектра в реальном времени.
  • Полоса разрешения: 1 Гц - 10 МГц.
  • Высокая скорость развертки: для диапазона 1 ГГц минимальное время развертки <20 мс.
  • Конфигурации с полнодиапазонными предусилителями.
  • Различные функции измерения: анализатор спектра, анализатор помех (спектрограмма, RSSI), анализатор AM/FM/PM, сканер каналов, высокоточный измеритель мощности, анализатор сигналов и т. д.
  • Различные интеллектуальные функции: измерение напряженности поля, мощности канала, занимаемой полосы пропускания и коэффициента мощности соседнего канала, настройка и прослушивание, отношение несущей к шуму, маска излучения.
  • Вспомогательные интерфейсы подключения: эталонный интерфейс ввода/вывода 10 МГц, интерфейс антенны GPS, выходной интерфейс ПЧ, входной интерфейс внешнего запуска и т. д.
  • Диапазон рабочих температур: -10℃ - 50℃, питание от аккумулятора или адаптера.

Функции измерения



Измерение мощности поля

Режим анализа интерференции

Режим анализа AM/FM/PM сигналов


Режим сканнера каналов

Режим измерителя мощности

Измерения параметров сигнала



Измерение напряженности поля

Измерение мощности и ширины канала

Измерение коэффициента мощности соседнего канала

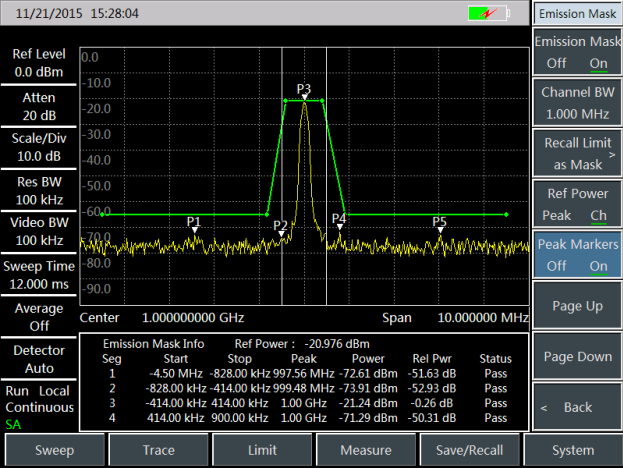

Измерение маски излучения

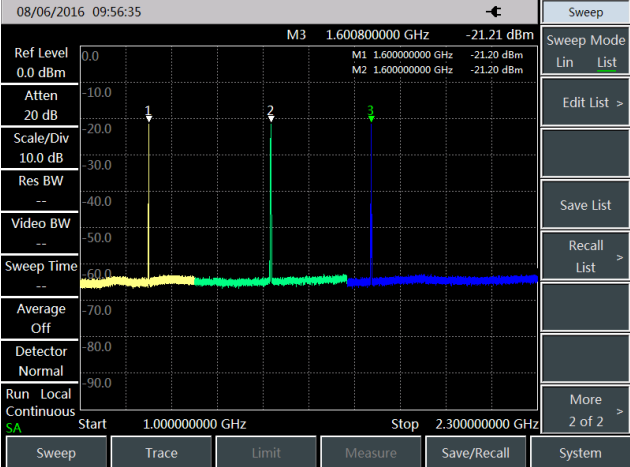

Режим развертки по списку


Параметр Значение
Ед. Измерения
Модель 4024SA -
Частотный диапазон 4024A 9 кГц - 4 ГГц -
4024B 9 кГц - 6.5 ГГц
4024C 9 кГц - 9 ГГц
4024D 9 кГц - 20 ГГц
4024E 9 кГц - 26.5 ГГц
4024F 9 кГц - 32 ГГц
4024G 9 кГц - 44 ГГц
4024H 9 кГц - 50 ГГц
4024L 9 кГц - 67 ГГц
Разрешение по частоте 1 Гц
Характеристики частотного
диапазона
Частота: 10 МГц
Скорость старения: ± 0,5 ppm/год
Начальная точность частоты: ± 0,3 ppm
    Температурная стабильность: ± 0,1 ppm (-10 ℃ - 50 ℃)
-
Время развертки Диапазон: 10 мкс - 600 с (нулевая амплитуда)
Точность: ± 2,00% (нулевая амплитуда)
-
Точность считывания частоты ±(считанная частота × опорная частота +2% × полоса обзора + 10% × ширина полосы разрешения) -
Амплитуда Диапазон: 0 Гц (нулевая амплитуда), 100 Гц - верхняя граница частоты
Точность: ± 2,0%
-
Разрешение по полосе пропускания 1 Гц - 10 МГц (1-3 шага) -
Полоса пропускания видеосигнала 1 Гц - 10 МГц (1-3 шага) -
Однополосный фазовый шум
(центр. частота 1 ГГц)
Смещение частоты 4024A/B/C 4024D/E/F/G/H/L дБн/Гц
10 кГц ≤ -108 ≤ -102
100 кГц ≤ -112 ≤ -106
1 МГц ≤ -118 ≤ -111
10 МГц ≤ -129 ≤ -123
Отображаемый средний уровень шума 4024A/B/C
(затухание на входе 0 дБ, полоса пропускания 1 Гц,
20℃ - 30℃)
Диапазон частот Без предусилителя С предусилителем дБм
10 МГц - 3 ГГц ≤ -140 ≤ -160
3 ГГц - 9 ГГц ≤ -138 ≤ -157
Отображаемый средний уровень шума 4024D/E/F/G
(затухание на входе 0 дБ, полоса пропускания 1 Гц,
20℃ - 30℃)
Диапазон частот Без предусилителя С предусилителем дБм
10 МГц - 20 ГГц ≤ -138 ≤ -157
20 ГГц - 32 ГГц ≤ -135 ≤ -154
32 ГГц - 40 ГГц ≤ -127 ≤ -148
Отображаемый средний уровень шума 4024H/L
(затухание на входе 0 дБ, полоса пропускания 1 Гц,
20℃ - 30℃)
Диапазон частот Без предусилителя С предусилителем дБм
10 МГц - 20 ГГц
≤ -135 ≤ -153
20 ГГц - 32 ГГц ≤ -134  ≤ -152
32 ГГц - 40 ГГц ≤ -129 ≤ -147
40 ГГц - 46 ГГц ≤ -120 ≤ -142
46 ГГц - 50 ГГц ≤ -114 ≤ -132
50 ГГц - 60 ГГц ≤ -114 ≤ -132
60 ГГц - 67 ГГц ≤ -100 ≤ -118
Остаточный отклик (4024A/B/C, опорная частота 3,2 ГГц) Диапазон частот Без предусилителя С предусилителем дБм
10 МГц - 9 ГГц ≤ -82 ≤ -95
Остаточный отклик (4024D/E/F/G, опорная частота 3,2 ГГц) Диапазон частот Без предусилителя С предусилителем дБм
10 МГц - 13 ГГц ≤ -90 ≤ -100
13 ГГц - 20 ГГц ≤ -85 ≤ -100
20 ГГц - 32 ГГц ≤ -80 ≤ -100
32 ГГц - 44 ГГц
≤ -80 ≤ -95
Искажение второй гармоники
(затухание 0 дБ, входной сигнал -30 дБм)
Диапазон частот 4024A/B/C/H/L 4024D/E/F/G дБм
50 МГц - 67 ГГц < -65  < -65
Абсолютная точность амплитуды
(входной сигнал 0 дБм - 50 дБм, все настройки автоматические,
20 ℃ - 30 ℃, 30 минут предварительного нагрева)
Диапазон частот Типичное значение дБ
10 МГц - 13 ГГц ±1,8
13 ГГц - 40 ГГц ±2,3
40 ГГц - 50 ГГц ±2,7
50 ГГц - 67 ГГц ±3,0
Входной аттенюатор 4024A/B/C/H/L Диапазон затухания: 0 - 30, шаг 5 дБ
4024D/E/F/G
Диапазон затухания: 0 - 50, шаг 10
Пиковый уровень непрерывного входа Затухание (дБ) 4024A/B/C/H/L 4024D/E/F/G дБм
≥10 +27 +30
<10 +20 +23
С предусилителем +10 +13
Нулевой уровень сигнала Диапазон: -120 дБм - 30дБм
Погрешность преобразования: ± 1,20 дБ
-
Размеры 314 х 218 х 91 (без учета ручки, подставки для ног, нижних ножки)
338 х 218 х 460 (включая ручку, подставку для ног, нижние ножки)
-
Вес 4024A/B/C 4024D/E/F/G 4024H/L кг
≤ 4,5 ≤ 5,1 ≤ 5,3
Рабочая температура -10 - 50 (рабочая температура батареи 0 - 45)
Температура хранения -40 - 70 (температура хранения батареи -20 - 60)
Электромагнитная совместимость Соответствует требованиям GJB3947A-2009 3.9.1 -
Источник питания Адаптер питания переменного тока: вход 100–240 В переменного тока, 50/60 Гц
Литий-ионный аккумулятор: 10,8 В
-
Время работы от батареи 4024A/B/C 4024D/E/F/G 4024H/L ч
около 3 около 2,5 2
Потребляемая мощность 4024A/B/C 4024D/E/F/G 4024H/L Вт
≤ 25 ≤ 33 ≤ 38
Разъемы тестирования ВЧ-вход:
4024A/B/C/D/E: разъем типа N (female)
4024F/G: разъем 2,4 мм (male)
4024H/L: разъем 1,85 мм (male)
ВЧ-выход:
Тестовый интерфейс отслеживания генератора для 4024A/B/C: разъем типа N (female)
-
Разъемы подключения Вход/выход опорного сигнала 10 МГц: разъем BNC (female)
Внешний триггерный вход: разъем BNC (female)
Выход ПЧ: разъем BNC (female)
Вход GPS-антенны: разъем BNC (female)
-

  • Комплексная оценка производительности электронного оборудования.
  • Полевые испытания и диагностика передатчиков и приемников сигнала.
  • Мониторинг широкополосного спектра, распознавание помех.
  • Квантовые технологии и исследования.

Модель Описание
4024A Анализатор спектра. Диапазон частот: 9 кГц - 4 ГГц.
4024B Анализатор спектра. Диапазон частот: 9 кГц - 6,5 ГГц.
4024C Анализатор спектра. Диапазон частот: 9 кГц - 9 ГГц.
4024D Анализатор спектра. Диапазон частот: 9 кГц - 20 ГГц.
4024E Анализатор спектра. Диапазон частот: 9 кГц - 26,5 ГГц.
4024F Анализатор спектра. Диапазон частот: 9 кГц - 32 ГГц.
4024G Анализатор спектра. Диапазон частот: 9 кГц - 44 ГГц.
4024H Анализатор спектра. Диапазон частот: 9 кГц - 50 ГГц.
4024L Анализатор спектра. Диапазон частот: 9 кГц - 67 ГГц.
4024-001 Опция: английская версия.
4024-002 Опция: руководство пользователя на китайском языке.
4024-003 Опция: руководство пользователя на английском языке.
4024-004 Опция: руководство по программированию на китайском языке.
4024-005 Опция: руководство по программированию на английском языке.
4024-006 Опция: адаптер питания.
4024-007 Опция: перезаряжаемая литий-ионная батарея.
4024-008 Опция: фиолетовый кабель Cat5e (2 м).
4024-009 Опция: карта памяти 8 Гб.
4024-010 Опция: GPS антенна.
4024-011 Опция: функция измерения мощности через USB-датчик (требуется опция 012/013/014/015).
4024-012 Опция: 87230 USB-датчик мощности с диапазоном частот 9 кГц - 6 ГГц.
4024-013 Опция: 87231 USB-датчик мощности с диапазоном частот 10 кГц - 18 ГГц.
4024-014 Опция: 87232 USB-датчик мощности с диапазоном частот 50 кГц - 26,5 ГГц.
4024-015 Опция: 87233 USB-датчик мощности с диапазоном частот 50 кГц - 40 ГГц.
4024-016 Опция: добавление функции анализатора помех.
4024-017 Опция: добавление функции анализатора AM/FM/PM сигналов.
4024-018 Опция: добавление функции сканирования каналов.
4024-019 Опция: добавление функции развертки по списку.
4024-020 Опция: добавление третьего или четвертого сигнала ПЧ с нулевым диапазоном (можно выбрать только один).
4024-021 Опция: 89101A антенна с диапазоном частот 10 кГц - 20 МГц (требуется опция 025).
4024-022 Опция: 89101B антенна с диапазоном частот 20 МГц - 200 МГц (требуется опция 025).
4024-023 Опция: 89101C антенна с диапазоном частот 200 МГц - 500 МГц (требуется опция 025).
4024-024 Опция: 89101C антенна с диапазоном частот 500 МГц - 4 ГГц (требуется опция 025).
4024-025 Опция: 89401 антенный усилитель с диапазоном частот 10 кГц - 4 ГГц (требуется опция 021/022/023/024).
4024-026 Опция: 89901 антенна с диапазоном частот 1 ГГц - 18 ГГц.
4024-027 Опция: 89902 антенна с диапазоном частот 18 ГГц - 40 ГГц.
4024-028 Опция: сумка для транспортировки.
4024-029 Опция: рюкзак для транспортировки.
4024-030 Опция: кейс для транспортировки.
4024-031 Опция: ручка для антенны 89901 (требуется опция 026).
4024-032 Опция: ручка для антенны 89902 (требуется опция 027).
4024-034 Опция: добавление режима измерения напряженности поля.
4024-035 Опция: генератор слежения с диапазоном частот 100 кГц - 4 ГГц (только для модели 4024A).
4024-036 Опция: генератор слежения с диапазоном частот 100 кГц - 6,5 ГГц (только для модели 4024B).
4024-037 Опция: генератор слежения с диапазоном частот 100 кГц - 9 ГГц (только для модели 4024C).
4024-038 Опция: ПО для функции анализатора помех (требуются опции 010, 050 и направленная антенна).
4024-039 Опция: ПО для расчета карты интерференции (требуется опция 010).
4024-041 Опция: всенаправленная штыревая антенна с частотным диапазоном 700 МГц - 2700 МГц.
4024-042 Опция: направленная антенна с частотным диапазоном 700 МГц - 4 ГГц.
4024-043 Опция: направленная антенна с частотным диапазоном 700 МГц - 6 ГГц.
4024-044 Опция: направленная антенна с частотным диапазоном 680 МГц - 10 ГГц.
4024-045 Опция: направленная антенна с частотным диапазоном 680 МГц - 20 ГГц.
4024-046 Опция: направленная антенна с частотным диапазоном 400 МГц - 4 ГГц.
4024-047 Опция: направленная антенна с частотным диапазоном 400 МГц - 6 ГГц.
4024-048 Опция: направленная антенна с частотным диапазоном 380 МГц - 10 ГГц.
4024-049 Опция: направленная антенна с частотным диапазоном 380 МГц - 20 ГГц.
4024-050 Опция: внешний электронный компас (требуется функция 038).
4024-051 Опция: всенаправленная антенна с частотным диапазоном 680 МГц - 6 ГГц.
4024-052 Опция: всенаправленная антенна с частотным диапазоном 300 МГц - 8 ГГц.
4024-053 Опция: удлинительная штыревая антенна VHF/UHF (140 МГц/430 МГц).
4024-054 Опция: пассивная направленная антенна с частотным диапазоном 700 МГц - 4 ГГц.
4024-055 Опция: пассивная направленная антенна с частотным диапазоном 700 МГц - 6 ГГц.
4024-056 Опция: пассивная направленная антенна с частотным диапазоном 680 МГц - 10 ГГц.
4024-057 Опция: пассивная направленная антенна с частотным диапазоном 680 МГц - 18 ГГц.
4024-058 Опция: пассивная направленная антенна с частотным диапазоном 680 МГц - 25 ГГц.
4024-059 Опция: пассивная направленная антенна с частотным диапазоном 680 МГц - 35 ГГц.
4024-060 Опция: радиочастотный кабель N/SMA-JJ (2 м).
4024-061 Опция: радиочастотный кабель N/SMA-JJ (1 м).
4024-067 Опция: транспортировочный кейс для антенны ZE9080.
