PGA-284 - лавинный фотодиод для счёта единичных фотонов
Фотодетектор SPAD компании RMY (Princeton Lightwave) представляет собой лавинный фотодиод на основе структуры InGaAs/InP, и разработан специально для применения в качестве счётчика единичных фотонов.
|
Эффективный оптический диаметр |
80 мкм |
| Напряжение пробоя | от 80 до 100 В |
|
Тип корпуса |
TO-46 |
Производитель: RMY ELECTRONICS
Фотодетектор SPAD компании RMY (Princeton Lightwave) представляет собой лавинный фотодиод на основе структуры InGaAs/InP, и разработан специально для применения в качестве счётчика единичных фотонов. Прибор предназначен для использования при напряжении смещения, превышающем напряжение пробоя (в так называемом «гейгеровском режиме»), таким образом, единичный фотон, падающий на детектор, вызывает макроскопический импульс тока. В сочетании с соответствующей схемой регистрации фотонов, это устройство позволяет производить детектирование единичных фотонов в диапазоне длин волн от 950 до 1100 нм.

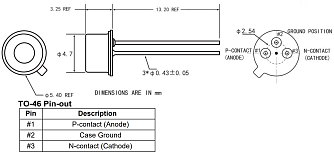

Фотодиод SPAD компании RMY (Princeton Lightwave) является прибором с задней подсветкой, поставляется в стандартном корпусе TO-46 с оконным колпачком.
| Описание параметра | Условия испытаний | Минимальное | Типовое | Максимальное | Ед. измерения |
|---|---|---|---|---|---|
| Параметры в линейном режиме (температура корпуса 295 K, все напряжения и токи с отрицательным смещением) | |||||
| Напряжение пробоя, (VB) | Id = 10 мкА | 80 | 90 | 100 | В |
| Температурная зависимость VB, λ | ΔVB / ΔT, линейная аппроксимация |
- |
0,1 |
- |
В/°C |
| Общий темновой ток, (ID) | M = 10; первоначально не умноженный Id |
- |
10 |
- |
нА |
| Емкость, (C) | M = 10, 1 МГц |
- |
1,5 |
- |
пФ |
| Параметры в гейгеровском режиме (1064 нм) | |||||
| Темновая скорость счёта, (DCR) | Температура корпуса 233 K, при мин. DE |
- |
- |
20 | кГц |
| Эффективность детектирования, (DE) | Температура корпуса 233 K, 1064 нм, при макс. DCR |
20 |
- |
- |
% |
Максимальные рабочие режимы
| Параметр | Условия | Минимальное | Максимальное | Ед. измерения |
|---|---|---|---|---|
| Прямой ток | Постоянное смещение |
- |
+1 | мА |
| Прямое напряжение | Постоянное смещение |
- |
+1 | В |
| Обратный ток | Постоянное смещение |
- |
-1 | мА |
| Обратное напряжение | Постоянное смещение |
- |
-(Vb + 5) | В |
| Обратное напряжение | Импульсное (стробирующий режим) |
- |
-(Vb + 10) | В |
| Оптическая мощность | Непрер. режим (CW) |
- |
1 | мВт |
| Температура корпуса |
- |
-60 | 65 | °C |
- Квантовая оптика.
- Квантовые вычисления.
- Измерения спектроскопии и флуоресценции.
- Считывание при очень низком свете.
