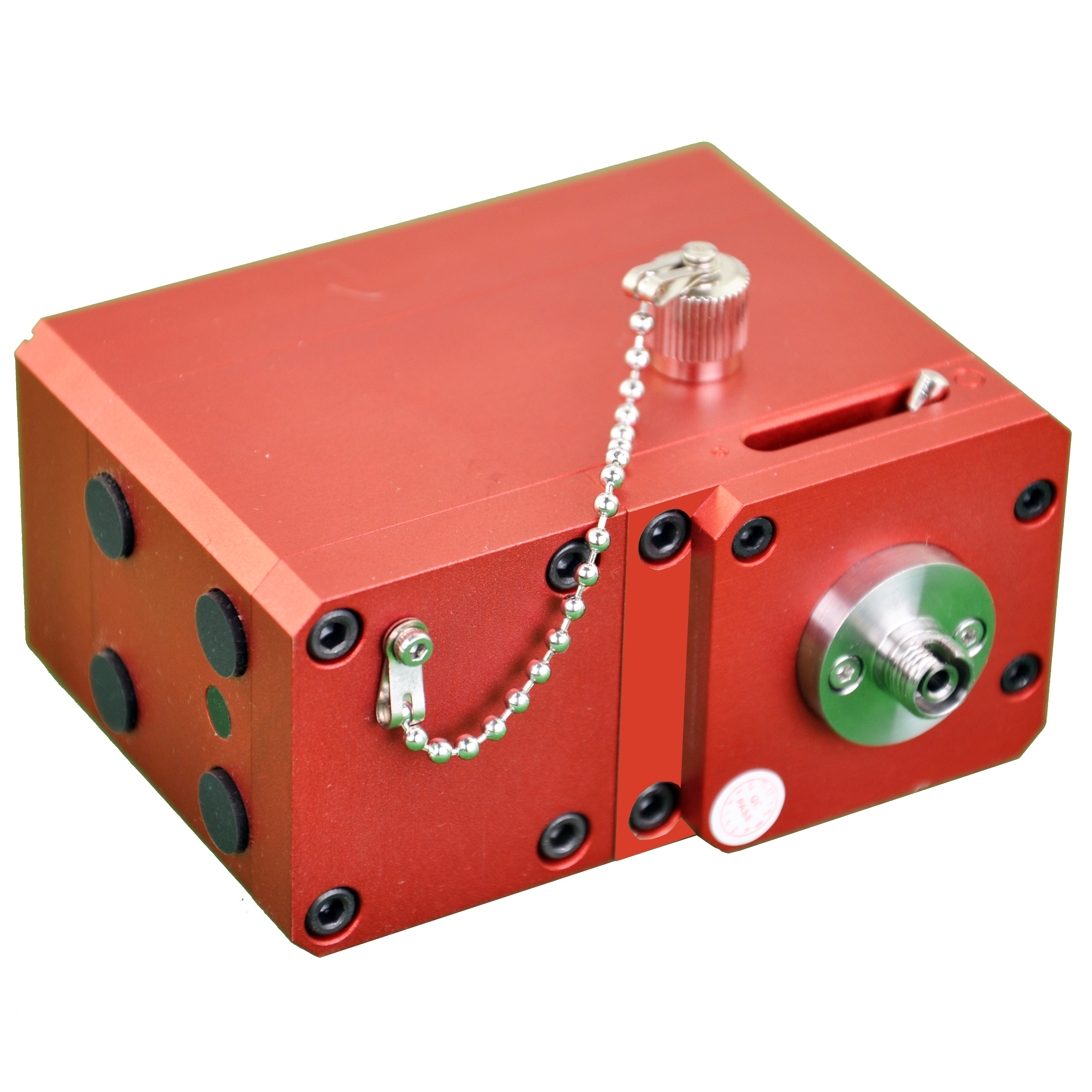

OPA100L - анализатор поляризации
Компактный модуль для анализа поляризации (SOP), принцип действия которого основан на использовании вращающихся волновых пластин.
- Диапазон длин волн: 900-1700 нм.
- Динамический диапазон: 60 дБ.
- Частота дискретизации: 40 точек/измерение.
- Азимутальная и эллиптическая точность: ± 0,5°.
Производитель: OPEAK

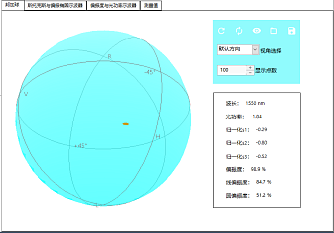

OPA100L - компактные анализаторы состояния поляризации от компании OPEAK, являющиеся незаменимым инструментом в лаборатории. Принцип действия основан на использовании вращающихся пластин и встроенного коллиматора. Состояние поляризации отображается на сфере Пуанкаре в режиме реального времени. Программное обеспечение позволяет использовать несколько удобных способов отображения данных.
Устройство идеально подходит для измерения степени поляризации (DOP), коэффициента поляризационной экстинкции (PER), поляризационно-зависимых потерь (PDL) и поляризационной модовой дисперсии (PMD).
Отличительные особенности:
- Диапазон длин волн: 900-1700 нм.
- Измерение поляризации основано на методе вращающихся волновых пластин.
- Азимутальная и эллиптическая точность: ± 0,5°.
- Частота дискретизации: 40 точек/измерение.
- Одно устройство может быть использовано как для анализа поляризации из свободного пространства, так и для анализа поляризации через волокно с помощью адаптера.

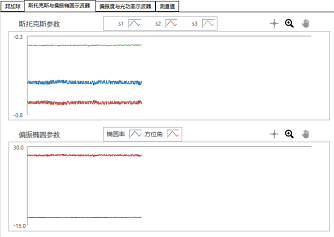

- Графический интерфейс пользователя на базе платформы LabVIEW.
| Параметр | Значение | Ед.измерения | ||
|---|---|---|---|---|
| Рабочий диапазон длин волн | 900 - 1700 | нм | ||
| Диапазон мощности оптического излучения | от -50 до +10 | дБм | ||
| Частота сканирования | 10 - 40 | точек/измерение | ||
| Азимутальная точность | ±0.5 | ° | ||
| Эллиптическая точность | ±0.5 | ° | ||
| Точность измерения DOP | ±2 | % | ||
| Диаметр апертуры | 0,8 - 3 | мм | ||
| Максимальный угол расходимости входного луча | 2 | ° | ||
| Совместимые волоконно-оптические коннекторы | FC/PC, FC/APC |
|
||
| Источник питания | USB или DC 9 - 15 | В | ||
| Интерфейс | USB 2.0 Mini-B |
|
||
| Индикатор | Питание/Связь |
|
||
| Габариты (Д х Ш х В) | 61,2 х 80 х 40 | мм | ||
| Масса | 380 | г | ||
| Резьба монтажного отверстия | М3 | |||
| Рабочая температура | 5 - 40 | °С | ||
| Температура хранения | -40 - 70 | °С | ||
| Допустимая влажность | 20 - 70 | % | ||
- Измерение состояния поляризации в свободном пространстве и на выходе из оптоволокна.
- Измерение степени поляризации (DOP).
- Измерение коэффициента поляризационной экстинкции (PER).
- Измерение поляризационно-зависимых потерь (PDL).
- Измерение поляризационной модовой дисперсии (PDM).
