SP-EG-1535-40 - Er:glass излучатель

SP-EG-1535-40 - серия излучателей на эрбиевом стекле в герметичном корпусе с энергией 40 мкДж.
  • Длина волны: 1535 нм.
  • Длительность импульса: 3-6 нс.
  • Импульсная энергия: 40 мкДж.
  • Пиковая мощность: 10 кВт.
  • Угол расхождения: 0,5-15 мрад.
  • Рабочая частота: 1 кГц.

Лазерные излучатели на эрбиевом стекле в герметичном корпусе с длиной волны 1535 нм нашли широкое применение в безопасных для зрения дальномерных модулях, лазерной связи, лидарах и зондировании окружающей среды.

Некоторые ключевые моменты о излучателях на стекле Er:Yb :

  • Длина волны и безопасность для зрения. Рабочая длина волны излучателя - 1535 нм, которая считается "безопасным для глаз", поскольку он поглощается роговицей и хрусталиком глаза и не достигает сетчатки, снижая риск повреждения глаз или ослепления при использовании, например, в дальномерах.
  • Рабочий материал. В качестве материала используется совместно легированное фосфатное стекло Er:Yb, а в качестве источника накачки - полупроводниковый лазер для возбуждения лазерного излучения 1,5 мкм.
  • Энергия. Лазерные излучатели обладают выходной энергией 40-500 мкДж, а, конкретно, серия SP-EG-1535-40 – 40 мкДж.
  • Габариты. Данная серия отличается небольшими размерами и легким весом (ниже приведены чертежи). Эта особенность делает излучатели пригодными для интеграции в различные оптико-электронные системы, беспилотные транспортные средства, беспилотные летательные аппараты и другие платформы.
  • Широкий диапазон температур. Диапазон рабочих температур составляет от -40 до +65°C, а диапазон температур хранения - от -50 до +75°C, что позволяет им функционировать в экстремальных условиях.
  • Длительность импульса. Лазеры генерируют короткие импульсы с длительностью импульса (FWHM) от 3 до 6 наносекунд.
  • Универсальное применение. Помимо дальномеров, излучатели находят применение в зондировании окружающей среды, целеуказании, лазерной связи, лидарах и многом другом.

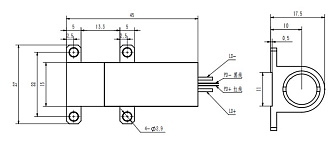

Габаритные размеры Er:glass излучателя SP-EG-1535-40-A6:

Габаритные размеры Er:glass излучателя SP-EG-1535-40-A10:

Параметр Значение Ед. измерения
Модель SP-EG-1535-40-A6 SP-EG-1535-40-A10
Длина волны 1535 нм
Длительность импульса (FWHM) 3 - 6 нс
Импульсная энергия 40 мкДж
Пиковая мощность 10 кВт
Энергетическая стабильность ≤5 %
Угол расхождения 0,5±0,1 <15 мрад
Рабочее напряжение <2 2 В
Рабочий ток 4 А
Рабочая частота 1000 Гц
Ширина импульса 0,2 - 0,4 мс
Рабочая температура от -40 до +65 ˚С
Температура хранения от -50 до +75 ˚С
Жизненный цикл 10000000 час
Вес <20 <10 гр


Модель Описание
SP-EG-1535-40-А6 Длина волны 1535 нм. Длительность импульса 3-6 нс. Импульсная энергия 40 мкДж. Угол расхождения 0,5 мрад. Рабочая частота 1 кГц.
SP-EG-1535-40-А10 Длина волны 1535 нм. Длительность импульса 3-6 нс. Импульсная энергия 40 мкДж. Угол расхождения 15 мрад. Рабочая частота 1 кГц.
