MPML - положительные менисковые линзы

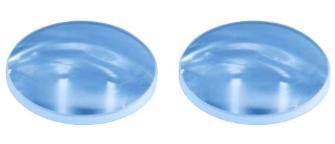

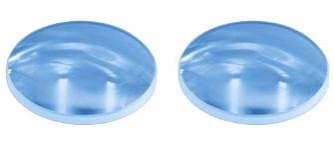

Положительные менисковые линзы состоят из двух изогнутых поверхностей: вогнутой и выпуклой. Линзы данного типа обычно используются для смежных задач, таких как сжатие луча, уменьшение фокусного расстояния или увеличение числовой апертуры.
  • Материал оптического компонента: N-BK7.
  • Диаметр: 25,4 мм.
  • Фокусное расстояние: 100 мм.
  • Диапазон длин волн: 350 нм - 2 мкм.
  • Серия линз в оправе - MPML, без оправы - РМL.

Положительные менисковые линзы состоят из двух изогнутых поверхностей: вогнутой и выпуклой. Радиус кривизны вогнутой поверхности больше радиуса кривизны выпуклой поверхности. Линзы данного типа обычно используются для смежных задач, таких как сжатие луча, уменьшение фокусного расстояния или увеличение числовой апертуры. Для уменьшения сферических аберраций, пучок должен падать на выпуклую поверхность линзы. При использовании линзы для коллимации сходящегося пучка, луч должен падать на вогнутую поверхность. Для изготовления линз серии MPML компания LBTEK использует оптическое стекло N-BK7, являющееся наиболее распространенным материалом для высококачественных оптических элементов, применяется в видимом и ближнем инфракрасном диапазоне.

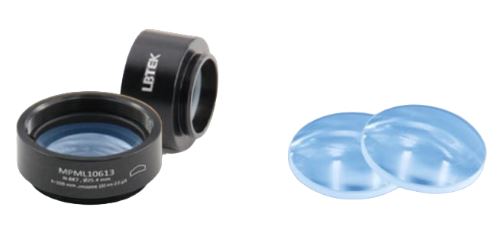

Стандартный диаметр - 25,4 мм, положительное фокусное расстояние, равное 100 мм. В настоящее время к заказу доступны круглые линзы, установленные в стандартные оправы (серия МРМL), а также линзы без оправы (серия РМL). Модель, тип, диаметр и фокусное расстояние выгравированы на поверхности оправы, что упрощает процесс определения параметров линз.

Параметр Значение Ед.измерения
Материал
N-BK7

Покрытие Без покрытия

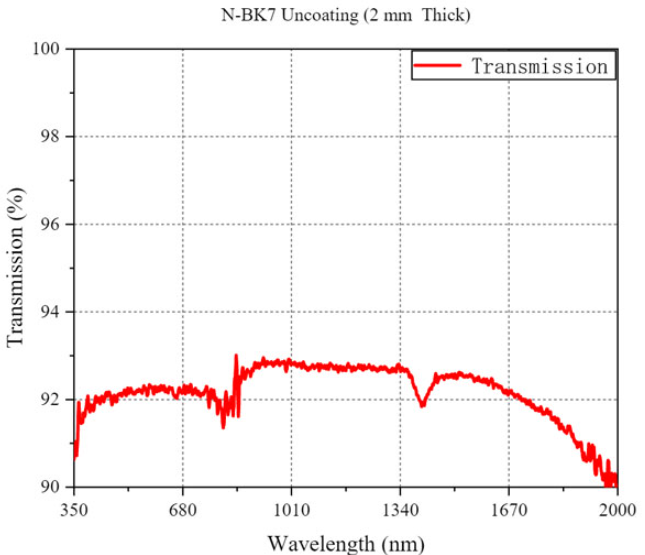

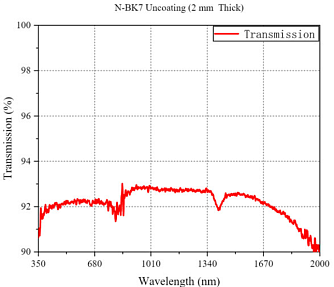

Длина волны 350 - 2000
нм
Диаметр 25,4
мм
Допуск диаметра +0,0 / -0,1
мм

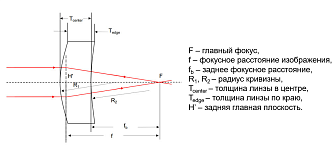

Толщина центра 3,6 мм
Допуск на толщину по центру
±0,1
мм
Толщина края 2 мм
Фокусное расстояние 100 мм
Допуск на фокусное расстояние ±1 %
Заднее фокусное расстояние 95,9 мм
Эксцентриситет
<3
угл.мин.
Качество обработки поверхности 40/20



Модель Диаметр, мм Фокусное расстояние, мм Заднее фокусное расстояние, мм Толщина по центру, мм Толщина края, мм
MPML10613 25,410095,93,62
PML10613 25,410095,93,62
