Carrier.S.XYZ - сканирующие пьезоэлектрические столики

Carrier.S.XYZ - серия сканирующих пьезоэлектрических столиков.

Размеры платформы 150 × 150 × 30 мм.
Перемещение по осям XYZ до 100 / 200 / 300 мкм.
Режим обратной связи с разрешением до 1 / 2 нм.
Варианты исполнения: стандартное, .HV, .UHV, .NM, .HV.NM, .UHV.NM.
Совместимость с контроллером Archimedes.Nx.

Производитель: MULTIFIELDS TECHNOLOGIES

Узнать цену

Задать вопрос

Пьезопозиционеры Carrier.S.XYZ поддерживают работу в режиме обратной связи и без неё. Для работы без обратной связи существует режим точной настройки, представляющий собой метод управления движением, при котором пьезоэлементы вместо непрерывной последовательности высокочастотного сигнала напряжения пилообразной формы управляются аналоговым сигналом. Благодаря высокому разрешению аналогового сигнала, платформа может достигать большей точности позиционирования до 0,2 нм для S100.XYZ, 0,4 нм для S200.XYZ и 0,6 нм для S300.XYZ. Подробнее о режимах управления пьезопозиционерами MultiFIelds в материале.

Параметр	Значение			Ед. Измерения
Модель	Carrier.S100.XYZ	Carrier.S200.XYZ	Carrier.S300.XYZ
Исполнение
Стандартное¹	✔	✔	✔
.HV²	✔	✔	✔
.UHV³	✔	✔	✔
.NM⁴	✔	✔	✔
.HV.NM⁵	✔	✔	✔
.UHV.NM⁶	✔	✔	✔
Оси перемещения	X, Y, Z

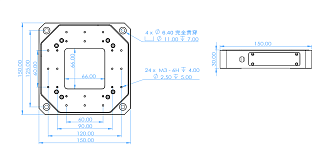

Размеры (Ш х Д х В)	150 × 150 × 30			мм
Апертура	66 × 66			мм
Материал корпуса (стандартное исп., .HV, .UHV)	Алюминиевый сплав, Сталь
Материал корпуса (стандартное исп., .HV, .UHV)	Алюминиевый сплав, Сталь
Материал корпуса (немагнитное исп.)	Алюминиевый сплав, Титан
Масса (стандартное исп., .HV, .UHV)	1,4			кг
Масса (немагнитное исп.)	1,3			кг
Перемещение (режим обратной связи)	100 × 100 × 100	200 × 200 × 200	300 × 300 × 300	мкм
Разрешение (с обратной связью)	1,0	1,0	2,0	нм
Разрешение (без обратной связи)	0,2	0,4	0,6	нм
Повторяемость	5	5	6	нм
Линейность	0,02			%
Резонансная частота (без нагрузки) X,Y / Z	200 / 380	160 / 320	140 / 250	Гц
Резонансная частота (нагрузка 0,5 кг) X,Y / Z	160 / 210	125 / 180	95 / 150
Резонансная частота (нагрузка 2,5 кг) X,Y / Z	120 / 140	100 / 120	75 / 100
Максимальная нагрузка	5	5	3	кг
Тип датчика	Емкостной
Длина кабеля / Разъем	1 м, экранированный кабель (D-Sub 7W2) Для .UHV: SMA

1) Стандартное исполнение, для работы в атмосферных условиях.
2) .HV - исполнение для высокого вакуума до 2E-7 мбар.
3) .UHV - исполнение для сверхвысокого вакуума до 2E-11 мбар.
4) .NM - полностью немагнитное исполнение.
5) .HV.NM - исполнение для высокого вакуума с полной немагнитностью.
6) .UHV.NM - исполнение для сверхвысокого вакуума с полной немагнитностью.

Нанотехнологии и микросистемная техника.
Производство интегральных схем и полупроводниковых устройств.
Создание наноструктур.
Научные исследования.
Измерение высоких энергий.
Микроскопия сверхвысокого разрешения.
Электронная и сканирующая зондовая микроскопия.
Дифрактометрия.

Carrier.S.XYZ - сканирующие пьезоэлектрические столики 214.32(Kб)

Модель	Описание
Carrier.S100.XYZ	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 100 × 100 × 100 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Стандартное исполнение.
Carrier.S100.XYZ.HV	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 100 × 100 × 100 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Исполнение для высокого вакуума до 2E-7 мбар.
Carrier.S100.XYZ.UHV	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 100 × 100 × 100 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Исполнение для сверхвысокого вакуума до 2E-11 мбар.
Carrier.S100.XYZ.NM	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 100 × 100 × 100 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Полностью немагнитное исполнение.
Carrier.S100.XYZ.HV.NM	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 100 × 100 × 100 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Полностью немагнитное исполнение для высокого вакуума до 2E-7 мбар.
Carrier.S100.XYZ.UHV.NM	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 100 × 100 × 100 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Полностью немагнитное исполнение для сверхвысокого вакуума до 2E-11 мбар.
Carrier.S200.XYZ	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 200 × 200 × 200 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Стандартное исполнение.
Carrier.S200.XYZ.HV	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 200 × 200 × 200 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Исполнение для высокого вакуума до 2E-7 мбар.
Carrier.S200.XYZ.UHV	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 200 × 200 × 200 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Исполнение для сверхвысокого вакуума до 2E-11 мбар.
Carrier.S200.XYZ.NM	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 200 × 200 × 200 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Полностью немагнитное исполнение.
Carrier.S200.XYZ.HV.NM	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 200 × 200 × 200 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Полностью немагнитное исполнение для высокого вакуума до 2E-7 мбар.
Carrier.S200.XYZ.UHV.NM	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 5 кг. Перемещение до 200 × 200 × 200 мкм. Режим обратной связи, определение положения с разрешением до 1 нм. Полностью немагнитное исполнение для сверхвысокого вакуума до 2E-11 мбар.
Carrier.S300.XYZ	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 3 кг. Перемещение до 300 × 300 × 300 мкм. Режим обратной связи, определение положения с разрешением до 2 нм. Стандартное исполнение.
Carrier.S300.XYZ.HV	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 3 кг. Перемещение до 300 × 300 × 300 мкм. Режим обратной связи, определение положения с разрешением до 2 нм. Исполнение для высокого вакуума до 2E-7 мбар.
Carrier.S300.XYZ.UHV	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 3 кг. Перемещение до 300 × 300 × 300 мкм. Режим обратной связи, определение положения с разрешением до 2 нм. Исполнение для сверхвысокого вакуума до 2E-11 мбар.
Carrier.S300.XYZ.NM	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 3 кг. Перемещение до 300 × 300 × 300 мкм. Режим обратной связи, определение положения с разрешением до 2 нм. Полностью немагнитное исполнение.
Carrier.S300.XYZ.HV.NM	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 3 кг. Перемещение до 300 × 300 × 300 мкм. Режим обратной связи, определение положения с разрешением до 2 нм. Полностью немагнитное исполнение для высокого вакуума до 2E-7 мбар.
Carrier.S300.XYZ.UHV.NM	Сканирующий пьезоэлектрический столик. Размеры платформы 150 × 150 × 30 мм. Апертура 66 × 66 мм. Нагрузка до 3 кг. Перемещение до 300 × 300 × 300 мкм. Режим обратной связи, определение положения с разрешением до 2 нм. Полностью немагнитное исполнение для сверхвысокого вакуума до 2E-11 мбар.
