FFBR-AQ - модули с ахроматической четвертьволновой пластинкой
FFBR-AQ - модули на основе четвертьволновых пластинок, предназначенные для изменения поляризации пучка в волоконно-оптических системах.
- Диапазон длин волн 400 – 2000 нм.
- Фазовый сдвиг λ/4.
- Непрерывное вращение на 360°.
Производитель: OPEAK

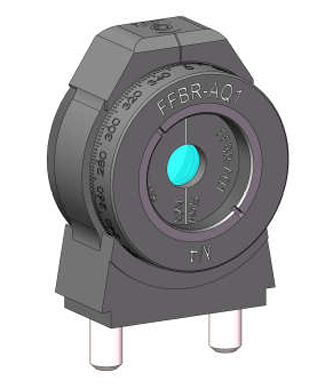

Модули серии FFBR-AQ представляют собой ахроматические четвертьволновые пластинки, установленные в поворотные держатели FFBR, обеспечивающие непрерывное вращение на 360°. Поворотная часть держателей оснащена рифленой кромкой с 360° шкалой с ценой деления 2°, что обеспечивает точное, повторяемое позиционирование и точную регулировку угла наклона. Положение четвертьволновой пластинки можно зафиксировать с помощью шестигранного стопорного винта, расположенного сверху держателя.
Особенности:
- Совместимость с платформами с волоконным вводом-выводом.
- Высокая точность и повторяемость позиционирования.
- Непрерывное вращение на 360°.
- Деление шкалы регулировки 2°.
- Возможность фиксации положения с помощью стопорного винта.
| Параметр |
Значение |
Ед. измерения |
||
|---|---|---|---|---|
|
Модель
|
FFBR-AQ1 | FFBR-AQ2 | FFBR-AQ3 | |
|
Длина волны AR покрытия
|
400 – 800 | 700 – 1200 | 1100 – 2000 | нм |
|
Фазовый сдвиг
|
λ/4 | |||
|
Допуск на фазовый сдвиг
|
λ/59 | λ/188 | λ/236 | |
|
Диапазон вращения
|
360 | ° | ||
