FLPR-1550 - модули линейной поляризации

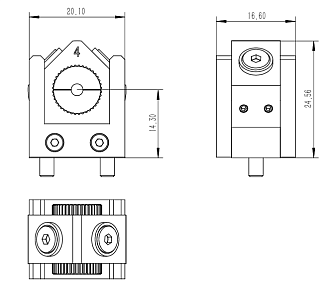

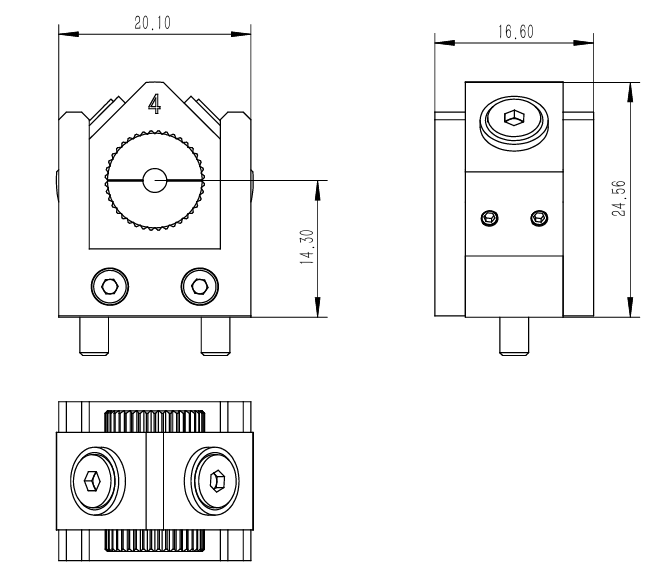

Модули серии FLPR-1550 представляют собой линейные поляризаторы, установленные в держатели. Поляризатор помещен в стальное колесико, расположенное в передней части модуля. Поворот осуществляется путем регулировки крепежных винтов с помощью шестигранного ключа.

Для использования модуля необходимо разместить его переднюю часть лицом к источнику так, чтобы отметка «1» располагалась вверху. Затем нужно повернуть колесико, чтобы оно соответствовало направлению поляризации источника, и затянуть установочный винт, расположенный слева от отметки «2». Тогда положение станет нулевым (поворот на 0°). Используя нулевое положение в качестве эталонного, модуль можно поочередно устанавливать в положения «2», «3» или «4», что соответствует изменению входной поляризации по часовой стрелке на 90°, 45° и 135° соответственно. Положение «4» достигается путем переворачивания модуля. Колесико на другой стороне корпуса не вращает поляризатор, но может быть отрегулировано для использования в качестве эталона.

Особенности:

• Точная система отчета линейной поляризации.
• Поворот на 0°, 45°, 90° и 135°.
• Допуск по углу <30 угловых минут.
• Высокая точность и повторяемость позиционирования.
• Диапазон длин волн от 633 до 2100 нм.
