Omni-iSpec спектрометр для рамановской спектроскопии от Zolix Instruments

17.02.2022

Omni-iSpecT – спектрометр, специально предназначенный для проведения экспериментов по рамановской спектроскопии. Прочная и компактная конструкция с производительностью исследовательского уровня делает его идеальным решением для полевых и промышленных задач, в то же время он отлично подходит для академических исследований. В комплекте с прибором предоставляется комплект SDK для вторичной разработки.

Применения

Спектрометры серии Omni-iSpecT могут использоваться в любых экспериментах по рамановской спектроскопии, требующих высокой чувствительности и высокой скорости измерений. Приборы покрывают широкий диапазон областей: от медицинской диагностики in vivo и in vitro до нефтегазовых задач по анализу топлива.

Рис.1 Использование спектрографа Omni-iSpecT532A1 в эксперименте по анализу газовой смеси, находящейся под низким давлением в газовой ячейке / системе топливного газа

Основные преимущества

• Высокая эффективность сбора сигнала. Благодаря большому относительному отверстию (F/2.3) и высокому значению числовой апертуры 0.22, потери полезного сигнала сведены к минимуму.
• Высокая пропускная способность. Объемные фазовые голографические (VPH) решетки и линзы с высокоэффективным просветляющим покрытием, используемые в спектрометре, позволяют получить максимальную производительность в видимом или ближнем ИК диапазонах.
• Широкий спектральный диапазон. CCD-камера с большой активной площадью обеспечивает широкий диапазон рамановского сдвига до 4000 см^-1 в видимом диапазоне.
• Превосходное качество имиджинга. Коррекция оптических аберраций и схема с двумя модулями оптики позволяет получить более высокое пространственное и спектральное разрешение на том же фокусном расстоянии по сравнению с традиционными C-T монохроматорами. Кроме того, гарантируется многоканальная обработка данных с минимальными перекрестными помехами и комбинационным смещением.
• Высокая эффективность дифракции.
• Высокое спектральное разрешение.

Рис.2 Зависимость дифракционной эффективности от длины волны для спектрометров Omni-iSpecT532A1 и Omni-iSpecT785A1

Рис.3 Разрешение рамановского сигнала для спектрометров Omni-iSpecT532A1 и Omni-iSpecT785A1

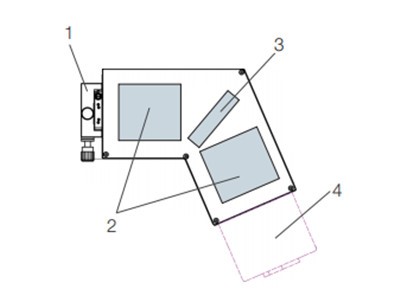

Рис.4 Схема прибора: 1 – волоконный входной адаптер,
2 – Наборы оптики с линзами, имеющими антиотражающее покрытие в рабочем диапазоне,
3 – VPH решетка,
4 – CCD-камера

Основные характеристики

Параметр	Значение
Модель	Omni-iSpecT532A1	Omni-iSpecT785A1
Спектральный диапазон	0-4100 см-1 (532-680 нм)	0-4100 см-1 (770-960 нм)
Относительное отверстие	F/2.3
Фокусное расстояние (вход / выход)	85 мм / 85 мм
Дифракционная решетка	1800 штр/мм	1200 штр/мм
Спектральное разрешение	до 5 см-1 на длине волны 585 нм и с щелью 50 мкм	до 3 см-1 на длине волны 912 нм и с щелью 50 мкм
Детектор	CCD-камера с обратной засветкой и глубоким охлаждением, 2000 x 256 пикселей, область визуализации 30 x 3,8 мм2

Компания «Специальные Системы. Фотоника» является эксклюзивным дистрибьютором компании Zolix Instruments и оказывает техническую поддержку по всей линейке продукции компании на территории России и ЕАЭС. Вы можете получить любую дополнительную информацию о продукции и технологиях Zolix, обратившись к специалистам нашей компании.
