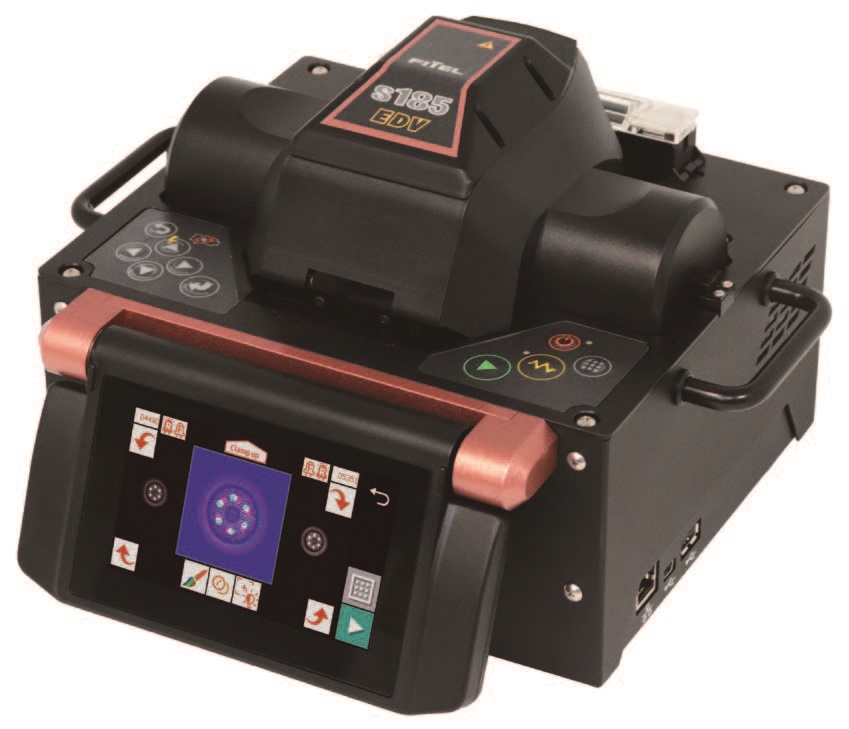

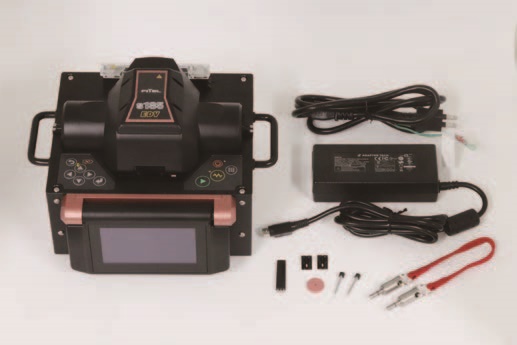

S185EDV - сварочный аппарат с End-View для специальных оптических волокон
- SM, MM, DS, NZDS, High-Index, EDF, LDF, PMF, MCF волокон.
- Диаметр оболочки 125 - 500 мкм.
- Диаметр покрытия 160 - 1300 мкм.
- Время сварки от 15 сек.
- Функция End-View.
Ключевые особенности
- Стыковка PM и других специальных оптических волокон.
- Компактность и возможность работы от батареи.
- Низкая стоимость, обусловленная повышенной специализацией устройств.
- Новые точные угловые микропозиционеры и система анализа дифракционной картины рассеивания (шаг в 0.1˚ с углом поворота 360˚).
- Выставление положения волокон методом оценки вносимых потерь в процессе стыковки.
- Функция End-View.
Стандартные станции для сварки специальных волокон являются громоздкими, дорогими и зачастую более подходящими для применения в лабораторных условиях, чем на предприятиях. Выделяя наиболее важные для конкретных применений функции и отбрасывая избыточные, FITEL разработал модель S185EDV - компактный, экономичный и эффективный сварочный аппарат с функцией End-View для комплектования производств, стыковки сохраняющих поляризацию (PM) волокон.
S185EDV подходят производителям волоконно-оптических гироскопов (ВОГ), оптических компонентов, распределённых систем измерения, качество работы которых напрямую зависит от точности выставления осей двулучепреломления PM волокон и качества сварки.

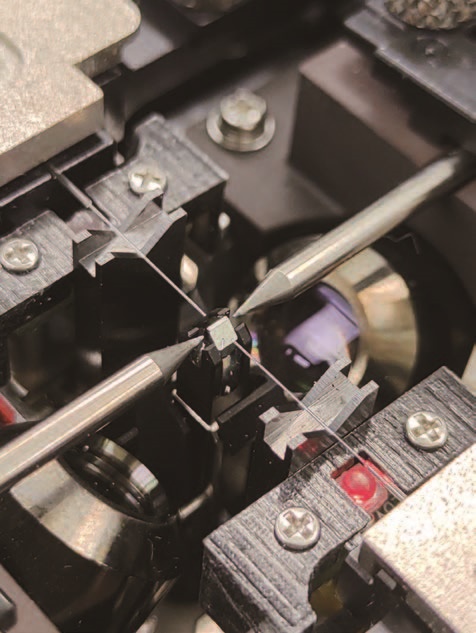

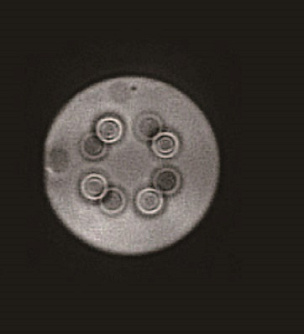

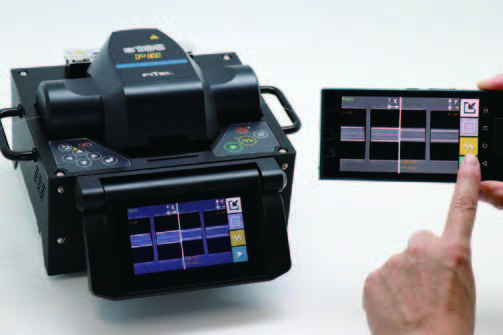

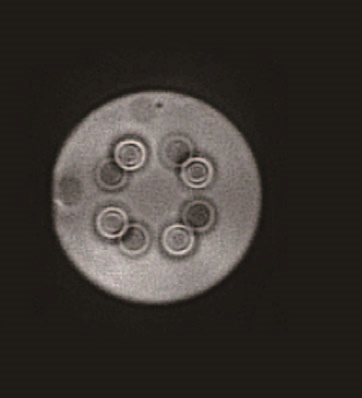

Следует обратить внимание на то, что в новых моделях, несмотря на их размер, более точная система анализа дифракционной картины рассеивания на волокне и более точные угловые позиционеры. Также при помощи технологии Composite Image устройство объединяет изображения обоих концов свариваемой оптики в одно, что позволяет пользователю проверить выравнивание волокон и точно их отрегулировать, данная функция называется End-View. Эти факты, наряду с ценой, наличием в аппарате встроенной батареи и возможности контроля процесса сварки с персонального гаджета (смартфона, планшета), определяют оптимальность выбора S185EDV для работ с волокном, сохраняющим поляризацию.
Компания Специальные Системы.Фотоника является эксклюзивными дистрибьютером специальных сварочных аппаратов FITEL на территории Российской Федерации и Республики Беларусь. Также на базе нашей организации функционирует авторизованный сервисный центр лабораторных станций FITEL.
В нашей лаборатории
мы можем провести обучение технологическому процессу сварки специальных оптических волокон и протестировать качество стыков. Мы также предлагаем широкий спектр приборов и оснастки для работы с оптическим волокном. Подробный каталог технологического
и измерительного
оборудования для волоконной оптики Вы можете найти на нашем сайте.
| Параметр | Значения | Единица измерения |
|---|---|---|
| Допустимые волокна | SM, MM, DS, NZDS, High-Index, EDF, LDF, PMF, MCF |
|
| Диаметр оболочки | 125 - 500 | мкм |
| Диаметр покрытия | 160 - 1300 (в держателе волокна) | мкм |
| 160 - 900 (зажим покрытия) | мкм | |
| Длина скола волокна | 3 - 4 (зажим покрытия) | мм |
| 8 - 11 (зажим оболочки) | мм | |
| Потери на соединении | SM(ITU-T G652): 0,014 | дБ |
| Коэффициент экстинции | Panda: 40 (угол смещения: 0,6 градусов) | дБ |
| Обратные потери | > 60 | дБ |
| Типичное время сварки | 15 (сварка SM при помощи зажима волокна оболочки) | сек |
| 50 (сварка Panda при помощи зажима волокна оболочки) | сек | |
| Прочность на растяжение | 1,96 (+ 0% to + 20%) |
|
| Допустимые длины КДЗС | от 10 - 60 | мм |
| Типичное время нагрева | 35 (S922: 40 мм КДЗС) | сек |
| Количество программ сварок | 200 макс. |
|
| Количество программ нагрева | 100 макс. |
|
| Хранение данных о сварке | 1000 макс, включая 4 изображения до и после сварки |
|
| Увеличение изображения волокна на ЖК-дисплее | 104X, 278X или 556X |
|
| Габариты | 210 х 180 х 140 | мм |
| Вес (без батареи) | 4,9 | кг |
| Экран | 4,3-дюймовый цветной ЖК-дисплей с сенсорной панелью |
|
| Вывод данных | USB 2.0 type A: 1 порт |
|
| USB 2.0 mini B: 1 порт |
|
|
| Емкость батареи (опционально) | 60 циклов сварки / нагрева |
|
| Рабочая температура | от 0 до 40 | °C |
| Температура хранения | от - 40 до + 60 | °C |
| Влажность | 0 - 90 (без конденсата) | % |
| Источник питания | 100 - 240 AC, (50/60) | В (Гц) |
- производство ВОГ;
- производство дачтиков тока, напряжения;
- сборка квантово-криптографических схем;
- производство волоконно-оптических компонентов.
