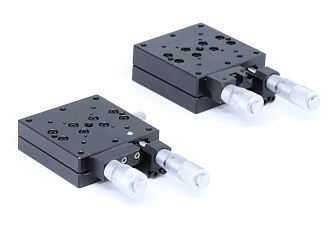

UFP - высокоточные позиционеры для центрирования волокна
- Диапазон перемещения ±6,5 мм.
- Диапазон тонкой настройки ±0,3 мм.
- Диапазон углового позиционирования ±3°.
- Чувствительность 0,5 мкм.
- Размер столика 45 х 45 или 60 х 60 мм.
- Грубая и тонкая регулировка позиционирования.
- Высокая стабильность.
Производитель: EV
| Параметр | Значение | Ед.измерения | |||||
|---|---|---|---|---|---|---|---|

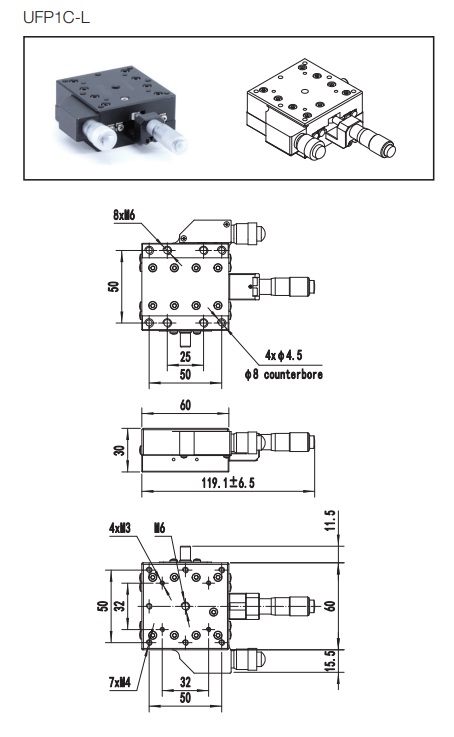

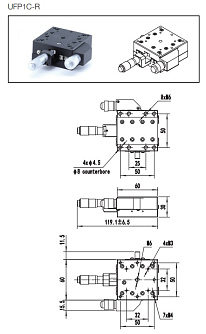

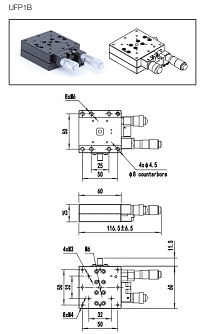

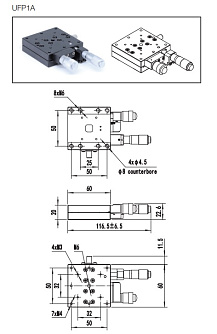

| Модель | UFP1A | UFP1B | UFP1C-L | UFP1C-R | UFP2T-L | UFP2T-R | |
|
Размер столика
|
60×60 | 45×45 | мм | ||||
|
Высота столика
|
20 | 25 | 30 | - | мм | ||
|
Диапазон перемещения
|
±6,5 мм; тонкая настройка ±0,3мм | θx:±3°, θy:±3° | |||||
|
Тип механизма
|
линейная направляющая | подшипник с перекрестными роликами | кольцо с перекрестными роликами | ||||
|
Тип актюатора
|
микрометр | ||||||
|
Вес
|
0,28 | 0,32 | 0,4 | 0,64 | кг | ||
|
Чувствительность
|
грубая настройка: ≤ 10 мкм тонкая настройка: ≤ 0,5 мкм |
θx: ≤ 25,2"; θy: ≤ 23,4" | |||||
|
Статичный параллелизм
|
≤ 60 | - | мкм | ||||
|
Параллельность движения
|
≤ 10 | - | мкм | ||||
|
Прямолинейность
|
≤ 3 | - | мкм | ||||
|
Нагрузка
|
5 | 1,5 | кг | ||||
