XQ7210 - станция гласс-процессинга
XQ7210 - система гласс-процессинга, в которой в качестве источника нагрева используется CO2 лазер. Обладает выдающейся стабильностью и подходит для сварки волокон большого диаметра, производства объединителей накачки, стыковки эндкапов и вытяжки тейперов.
- Диаметр свариваемых ОВ 80 - 2500 мкм.
- Нагрев производится CO2 лазером.
- Высокая точность позиционирования.
Производитель: OSCOM

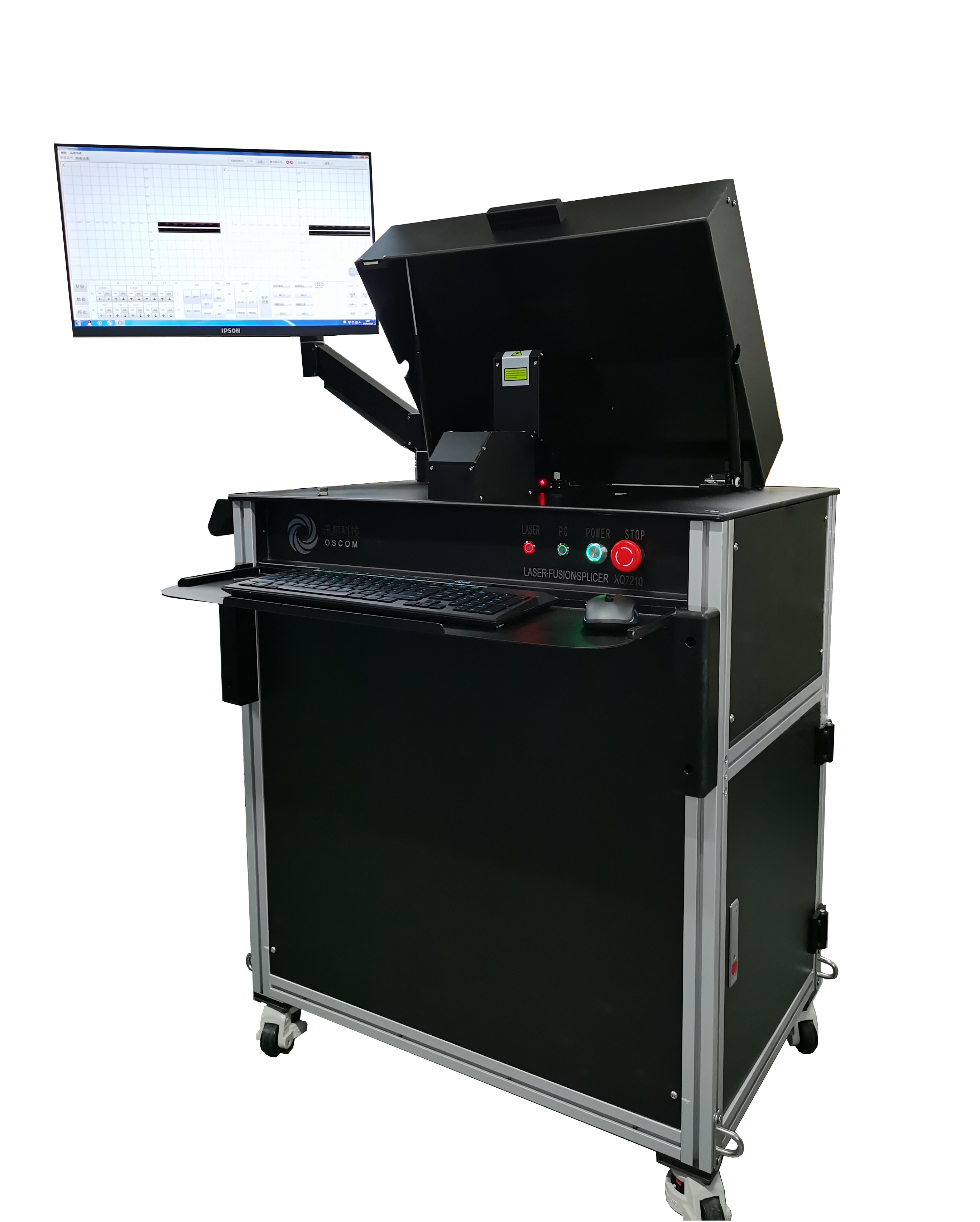

XQ7210 - станция гласс-процессинга от компании OSCOM. Нагрев объектов осуществляется с помощью CO2 лазера, что обеспечивает высокую надёжность и стабильность работы. Инструмент простой в использовании и имеет широкий спектр применений. Подходит для сварки волокон диаметром от 80 до 2500 мкм. Система подходит для решения таких задач, как стыковка эндкапов, изготовление высокомощных объединителей накачки (комбайнеров), вытяжка тейперов, линзирование ОВ, а также сварка специальных волокон, волокон с низкой температурой плавления и т. д.
Ключевые особенности:
- Распределение нагрева в области пересечения лазерных пучков.

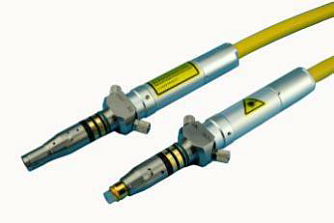

- Высококачественная сварка эндкапов различной формы.
- Динамическая регулировка положения оптоволокна и эндкапов.
- Наличие специальных держателей эндкапов.
- Технологический процесс стыковки открыт для настройки оператором.

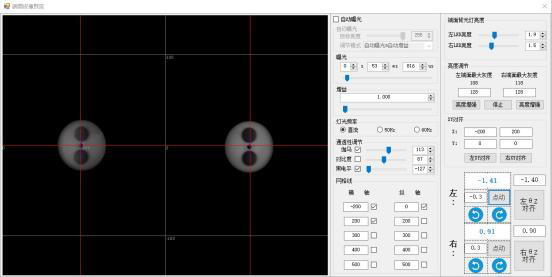

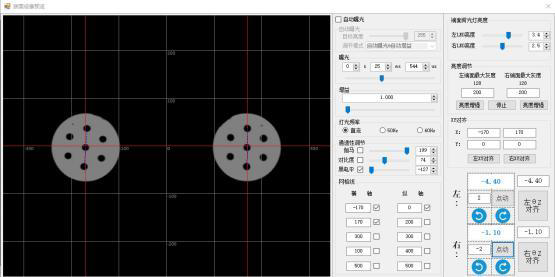

- Сварка PM-волокна с возможностью вращения и визуализацией торцов с высокой четкостью.

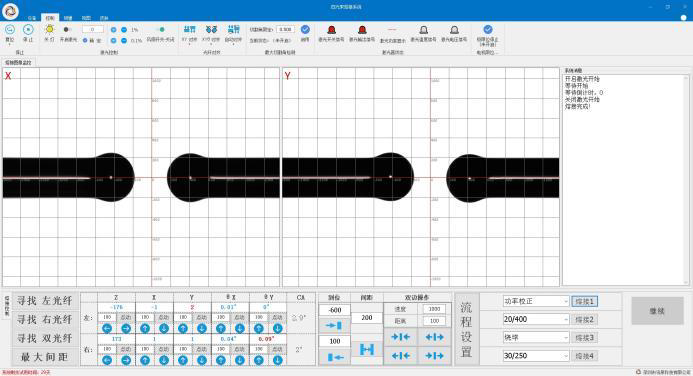

- Система визуализации с возможностью увеличения и специальным программным обеспечением позволяет контролировать процесс сварки.
- Высокоточная система позиционирования.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Модель | XQ7210 | XQ7210T | XQ7210-B | XQ7210-BT | |
| Функции модели | Базовые функции | Базовые функции + функция вращения PM-волокна | |||
| Дополнительные функции | - | С функцией вытяжки тейперов |
- |
С функцией вытяжки тейперов |
|
| Диапазон угла вращения | - |
±120 |
° | ||
| Точность вращения | - | 0,1 | ° | ||
|
Мощность лазера |
30 | Вт | |||
| Длина волны лазера | 10,6 | мкм | |||
| Тип лазера | CO2 | ||||
| Диаметр оболочки свариваемых волокон |
80 - 2500 * возможны другие под заказ |
мкм | |||
| Диаметр эндкапов | 1/1,8/2/8 | мм | |||
| Метод фиксации ОВ | Магнитный держатель |
|
|||
| Метод позиционирования ОВ | По оболочке | ||||
| Способ сварки волокон | Лазерный нагрев |
|
|||
|
Размер области наблюдения CCD камеры |
2,8 х 2,1 * возможны другие под заказ |
мм2 | |||
| Точность позиционирования по осям X/Y | 0,1 | мкм | |||
| Диапазон перемещения по осям X/Y | ≥11 | мм | |||
| Точность позиционирования по углу θ | 0,1 | ° | |||
| Диапазон перемещения по углу θ | ±4,5 | ° | |||
| Точность позиционирования по оси Z | 0,1 | мкм | |||
|
Диапазон перемещения по оси Z |
150 (75 с одной стороны) |
мм | |||
| Процедура сварки | Стандартная/со смещением/пользовательская | ||||
| Вытяжка тейперов | - | В одном направлении/в двух направлениях | - |
В одном направлении/в двух направлениях |
|
| Скорость вытягивания | - | 0 - 2000 | - | 0 - 2000 | мкм/с |
| Длина перетяжки | - | 75/150 | - | 75/150 | мм |
| Рабочий диапазон температур | 0 - 40 | °С | |||
| Влажность | 5 - 95 | % | |||
| Источник питания |
AC 100~240 В
50-60 Гц
|
- | |||
| Габариты (Д х Ш х В) | 880 х 600 х 1250 | мм3 | |||
| Масса | 150 | кг | |||
- Сварка ОВ.
- Сварка эндкапов.
- Производство комбайнеров.
- Вытяжка тейперов.
- Линзирование ОВ.
