Системы измерения на основе тестовых плаформ
Волоконно-оптические устройства и системы - неотъемлемая часть современного мира. Они включают в себя и стандартное телекоммуникационное оборудование, и системы передачи информации с генерацией квантового ключа, системы распределённых и точечных датчиков, волоконные лазеры для обработки материалов, оружие - список сфер применения очень велик.
Количество центров компетенции растёт, создаются и расширяются площади производственных помещений и лабораторий. Как и в других развитых отраслях, в области волоконной оптики существует ряд инструментов и устройств, без которых представить себе нормально функционирующую команду инженеров просто невозможно.
Список самых необходимых устройств включает в себя:
- Источники оптического излучения с волоконными выводами.
Широкополосные SLED, DFB, Фабри-Перо, источники излучения с узкой шириной полосы. - Измерители мощности оптического излучения с волоконным вводом.
Обычно изготавливаются на основе элемента, чувствительного к оптическому излучению части ЭМ спектра, популярному для передачи по оптоволокну: InGaAs, Si, Ge и др. Могут отличасться по чувствительности, быстродействию, количеству каналов. - Программируемые аттенюаторы.
Широкий спектр применения: тестирование активных и пассивных волоконных устройств, измерение коэффициента битовых ошибок телекоммуникационных систем, калибровка устройств и симуляция потерь в линии передачи излучения. - Оптические переключатели.
Работа с многоканальными устройствами и системами, необходимость изменения/блокировки пути распространения излучения - задачи, которые встречаются повседневно в лабораториях и решаются благодаря переключателям. - Измерители вносимых и обратных потерь.
По сути, важнейшие параметры, название которых говорят сами за себя, измеряются при помощи источника излучения и пары измерителей оптической мощности.
Почему следует приобретать тестовые платформы:
- Универсальность.
Одна и та же тестовая платформа подходит для большого количества совершенно различных устройств. - Удобство в эксплуатации.
Тут нужно остановиться поподробнее:
1) Несколько устройств, размещённых в одной тестовой платформе объективно занимают меньше места. При выполнении многих задач (например, испытаний в термокамере, как на рис. 1), устройства должны располагаться компактно.
2) Так как платформа одна, рабочий программный интерфейс также унифицирован.
3) Питание подключается к одному устройству- платформе. Платформа, по сути, это ПК, поэтому также нет необходимости устраивать лабораторные гирлянды из проводов и переходников, разъёмов. Это всё решается внутри тестовой платформы. Вам можно воспользоваться либо встроенным экраном, либо подключить к ней монитор, клавиатуру и мышь.
4) Получение и обработка информации. Все устройства подключены к одной системе и имеют схожую архитекруту контроля. Удобство настройки процесса проведения измерений (например, с помощью переключателя каналов) сложно переоценить. - Экономичность.
Использование тестовых платформ с несколькими функциональными модулями оправдано не только с точки зрения удобства, но и с точки зрения сопутствующих расходов.
Рис. 1. Пример использования платформы OMEGA от DIMENSION при тестировании многоканального устройтсва в термокамере
Рекомендуемое решение
Специалисты нашей компании рекомендуют использование тестовых платформ производителя DIMENSION TECHNOLOGY (КНР).
Среди основные преимуществ этого производителя:
- Производитель из КНР, что немаловажно при текущем санкционном режиме.
- Высокое качество продукции. Подтвердилось как в России, так и за рубежом. Среди основных заказчиков продукции компании Huawei и Intel.
- Высокий уровень технической поддержки. Несмотря на то, что рынок растёт, как и подход производителей из КНР, всё равно найти коммуникабельного производителя, готового в полном объёме дать ответы на все технические вопросы пользователя - большая удача.
1) Подробные описания и руководства пользователя.
2) Быстрые и развёрнутые ответы инженеров компании.
3) Большое количество обучающего материала в открытом доступе (пример видео ниже). - Большой выбор модулей, который постоянно пополняется разработчиками DIMENSION TECHNOLOGY.
- Две модели платформ.
- Линейка продукции включает в себя много комплементарных позиций, особенно связанных с тестированием торцов волоконно-оптических коннекторов и разъёмов.
- ALPHA - портативное устройство.
Поддерживает 2 слота.
По размеру платформа соответствует стандартному лабораторному прибору вроде источника излучения или измерителя коэффициента поляризационной экстинкции.
ARM + архитектура linux
Обладает собственным сенсорным экраном, изображение на котором поворачивается при смене ориентации прибора: его можно поставить набок для экономии места.
Легко интегрируется в любую систему, обладает понятным протоколом удалённого контроля. - OMEGA - большая тестовая платформа.
Поддреживает 11 слотов.
По габаритам соответствует 3 юнитам 19-дюймовой стойки. При необходимости в эту стойку и встраивается.
Материнская плата располагает процессором Intel 6-го поколения I7-6600U
Рис. 2 Платформы OMEGA (слева) и ALPHA (справа)

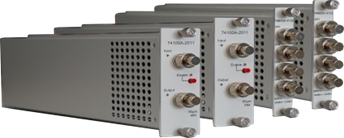

Рис. 3. Платформа OMEGA и различные модули.
Типы модулей DIMENSION TECHNOLOGY:
На нашем сайте и в каталоге продукции приведены предлагаемые модули. Большая часть продукции всегда есть в наличии и готова для демонстрации.- Источники излучения.
-Резонатор Фабри-Перо.
-DFB.
-SLED. - Измерители оптической мощности.
-Стандартные
-Подходящие для высокой мощности
-Высокочувствительные
-Скоростные - Измерители вносимых и обратных потерь
-Для одиночных волокон
-Для многоволовонных сборок (MTP/MPO) - Переключатели.
-Механические
-MEMS - Программируемые аттенюаторы.
-Механические (1260-1650 нм)
-Механические (830-1350 нм)
-MEMS (1260-1650 нм)
-MEMS (830-1350 нм)
Примеры обучающих видео
Технические специалисты нашей компании будут рады ответить на любые вопросы по применению тестовых платформ и модулей, а также предоставить коммерческие условия поставки на интересующую Вас продукцию. Вы можете связаться с нами любым удобным способом для получения дополнительной информации.
