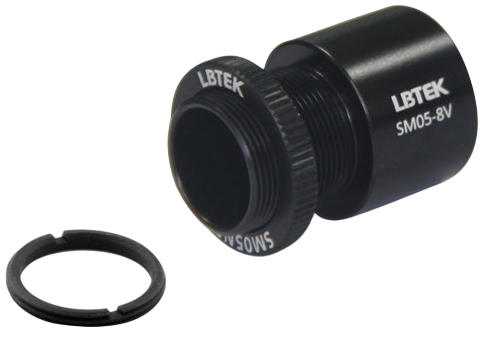

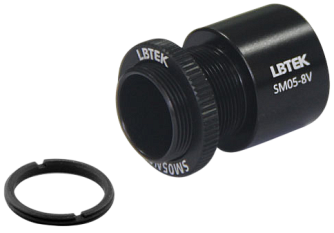

SM05-xxV - адаптеры
- Один конец с внешней резьбой SM05, другой – с внутренней резьбой SM05.
- Одно стопорное кольцо SM05R.
- Одно внешнее стопорное кольцо SM05NR.
- Диаметр оптических элементов 12,7 мм.
- Диапазон регулировки длины: 7,7 или 20,2 мм.
Производитель: LBTEK

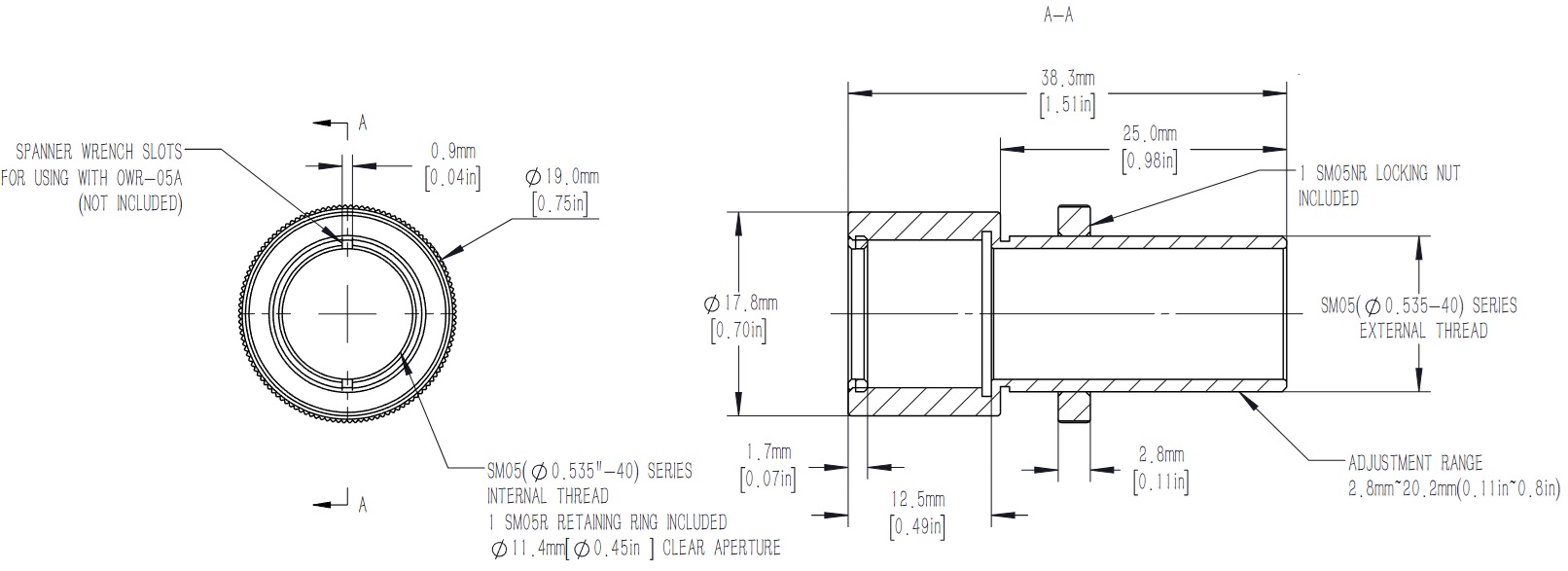

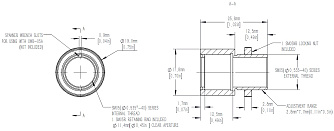

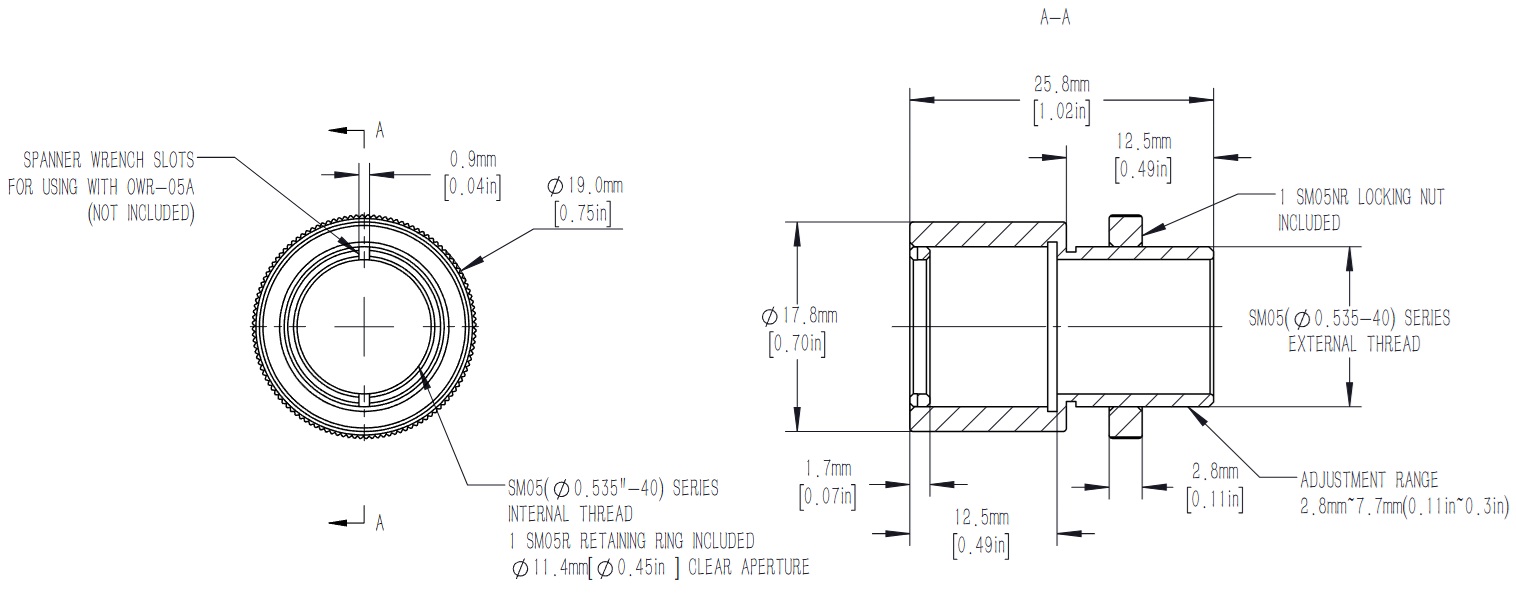

Адаптеры SM05-xxV имеют с одной стороны внешнюю резьбу SM05, а с другой – внутреннюю SM05. Они предназначены для фиксации оптических элементов диаметром 12,7 мм. Оптический элемент фиксируется с помощью стопорного кольца SM05R. Положение оптического элемента можно регулировать вдоль оптической оси, вращая адаптер вперед или назад. После достижения нужного положения элемент можно зафиксировать внешним стопорным кольцом SM05NR. У модели SM05-8V глубина внутренней и длина внешней резьбы составляют 12,5 мм. Минимальный предел регулировки определяется толщиной внешнего стопорного кольца, а максимальный – рассчитывается как длина внешней резьбы за вычетом толщины стопорного кольца и минимальной глубины ввинчивания, которая составляет 2 мм.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| SM05-8V | SM05-20V | ||
| Материал | Алюминиевый сплав 6061-T6 | ||
| Обработка поверхности | Черное анодирование | ||
| Апертура | 11,4 | мм | |
| Диаметр оптического элемента | 12,7 | мм | |
| Максимальная толщина оптического элемента | 10,8 | мм | |
| Тип резьбы | SM05 | ||
| Стопорное кольцо (модель/количество) |
SM05R/1шт, SM05NR/1шт |
||
| Длина внутренней резьбы | 12,5 | мм | |
| Диапазон регулировки длины | 7,7 | 20,2 | мм |
SM05-xxV - адаптеры 584.91(Kб)
