Радиофотоника и оборудование оптической связи
Волоконно-оптические линии задержки СВЧ сигналов с частотой от 0,1 до 40 ГГц. Время задержки 0,01 - 150 мкс. Диапазон температур -55 - +85 ℃. Различный форм-фактор.
Подробнее
Радиофотоника ‒ новое научно-техническое и технологическое направление, изучающее взаимодействие оптического излучения и СВЧ радиочастотного сигнала в задачах приема, передачи и обработки информации. Направление связано с использованием методов и средств фотоники совместно с радиоэлектронными элементами, узлами и устройствами радиодиапазонов.
Радиофотоника (радиооптика) ‒ это область радиоэлектроники и радиотехники, в которой реализуется объединение в одном устройстве или его части оптических и радиоэлектронных (радиотехнических) цепей, элементов, схем, устройств (в том числе интегральных), обеспечивающих улучшение параметров – тактико-технических, эксплуатационных и др., а часто и расширение функциональных возможностей аппаратуры. Это возможно при сближении рабочих частотных диапазонов, радиоэлектронных цепей и устройств и оптических (интегрально-оптических и волоконно-оптических) элементов и схем. Так, например, при работе аппаратуры в СВЧ диапазоне совместное (в будущем ‒ интегрированное) использование радиоэлектронных и оптических (фотонных) устройств и элементов позволяет говорить о новом разделе радиотехники - Микроволновой фотонике (Microwave Phononics – MWP).
Радиофотоника (радиооптика) ‒ это область радиоэлектроники и радиотехники, в которой реализуется объединение в одном устройстве или его части оптических и радиоэлектронных (радиотехнических) цепей, элементов, схем, устройств (в том числе интегральных), обеспечивающих улучшение параметров – тактико-технических, эксплуатационных и др., а часто и расширение функциональных возможностей аппаратуры. Это возможно при сближении рабочих частотных диапазонов, радиоэлектронных цепей и устройств и оптических (интегрально-оптических и волоконно-оптических) элементов и схем. Так, например, при работе аппаратуры в СВЧ диапазоне совместное (в будущем ‒ интегрированное) использование радиоэлектронных и оптических (фотонных) устройств и элементов позволяет говорить о новом разделе радиотехники - Микроволновой фотонике (Microwave Phononics – MWP).
Области применения:
- Передача с минимальными потерями сигналов спутниковой связи;
- Распределение сигналов на удаленные антенны;
- Линии передачи СВЧ сигналов внутри крупных объектов;
- Системы радио-электронной борьбы;
- Оптические линии задержки и обработки сигналов;
- Системы калибровки радаров и РЛС;
- Аналоговые волоконно-оптические линии связи;
- Сети 4G, 5G;
- Фазированные антенные решетки.
В нашем онлайн-каталоге Вы сможете найти следующие модули и компоненты:
- Модули оптических приемников и передатчиков - оптические передатчики с прямой или внешней модуляцией для передачи радиочастотных и СВЧ сигналов с частотой от 50 МГц до 40 ГГц с рабочей длиной волны 1310 нм / 1550 нм (DWDM, CWDM). Модули могут быть выполнены в защищенном формфакторе и обеспечивают функционирование в расширенном температурном диапазоне.

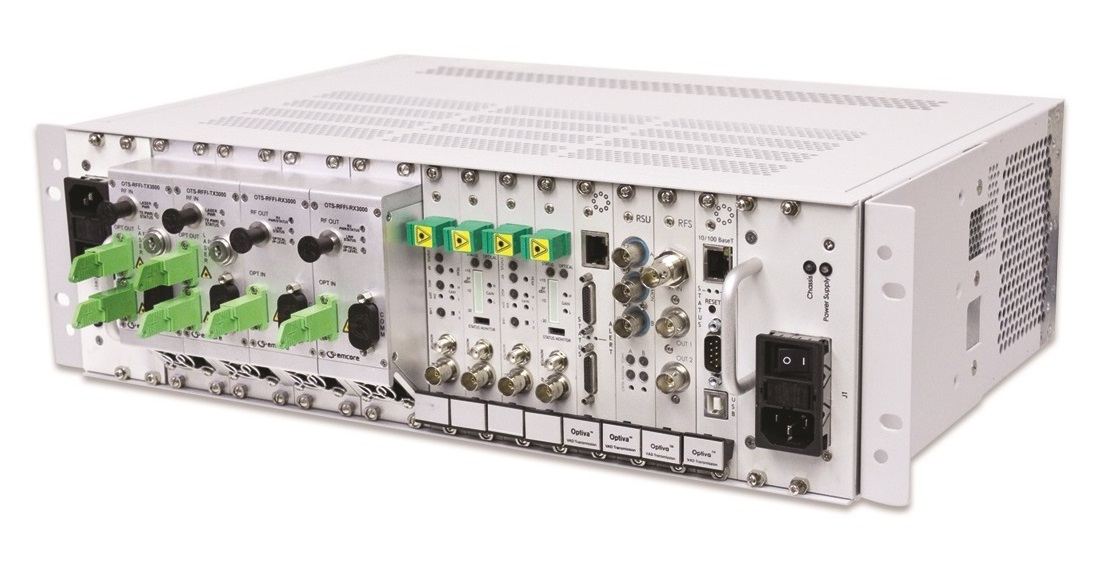

- Оборудование для передачи РЧ и СВЧ по волокну - комплексные решения (платформы, шасси для встраивания в стандартную телекоммуникационную стойку) для передачи РЧ и СВЧ сигналов от 50 МГц до 60 ГГц по волокну с возможностью управления оптическим и радиочастотным сигналами в линии (мультиплексирование, переключение, усиление и другие).
- Волоконно-оптические линии задержки СВЧ сигналов - радиофотонные устройства предназначенные для задержки с высокой точностью радиочастотных и СВЧ сигналов любой формы с частотой от единиц Гц до 18 ГГц. Диапазон задержек от единиц пикосекунд до миллисекунд. Различные конструктивные исполнения: модули, защищенное для расширенного диапазона температур.
- Лазерные диоды для ВОЛС и радиофотоники - компактные излучатели с одномодовым (SM) и сохраняющим поляризацию (PM) волоконным. Прямая модуляция до 18 ГГц. Разный форм-фактор и длины волн с поддержкой ITU-сетки, CWDM.
- Фотодиоды и фотоприемники для ВОЛС и радиофотоники - дискретные компоненты для приема оптических сигналов различного типа (импульсных, модулированных) до 65 ГГц. Доступны с встроенным усилителем (TIA).
- Амплитудные электрооптические модуляторы - частота модуляции от единиц кГц до 40 ГГц. Аналоговая и цифровая модуляция в различных форматах. Доступны модуляторы с высокой контрастностью (коэффициентом экстинкции).
Материалы для скачивания:
- Ключевые особенности разработки радиофотонных трактов различного назначения
- Описание многоканальной системы передачи аналогового сигнала со спектральным уплотнением (DWDM)
