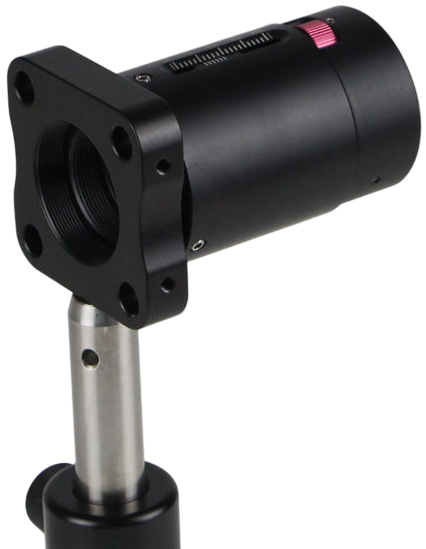

SM1ES05 - адаптер с линейным перемещением оптики
- Диаметр оптических элементов 12,7 мм.
- Максимальная толщина оптических элементов 6,9 мм.
- Диапазон перемещения 18 мм.
- Точность регулировки 4,8 мм/оборот.
- Разрешение регулировки 0,2 мм.

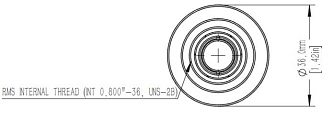

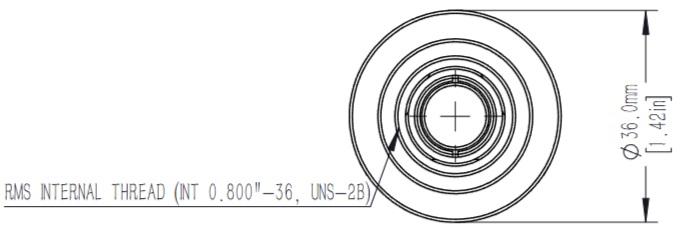

- Внутренняя и внешняя резьба SM1, внутренняя резьба SM05, внутренняя резьба RMS.

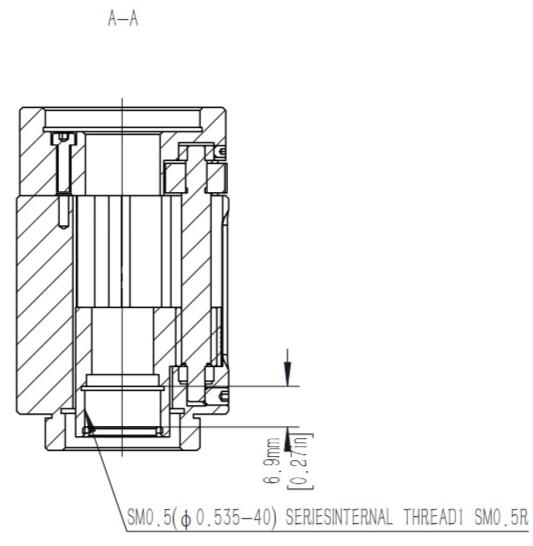

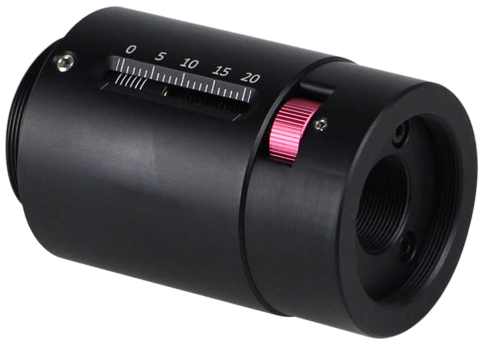

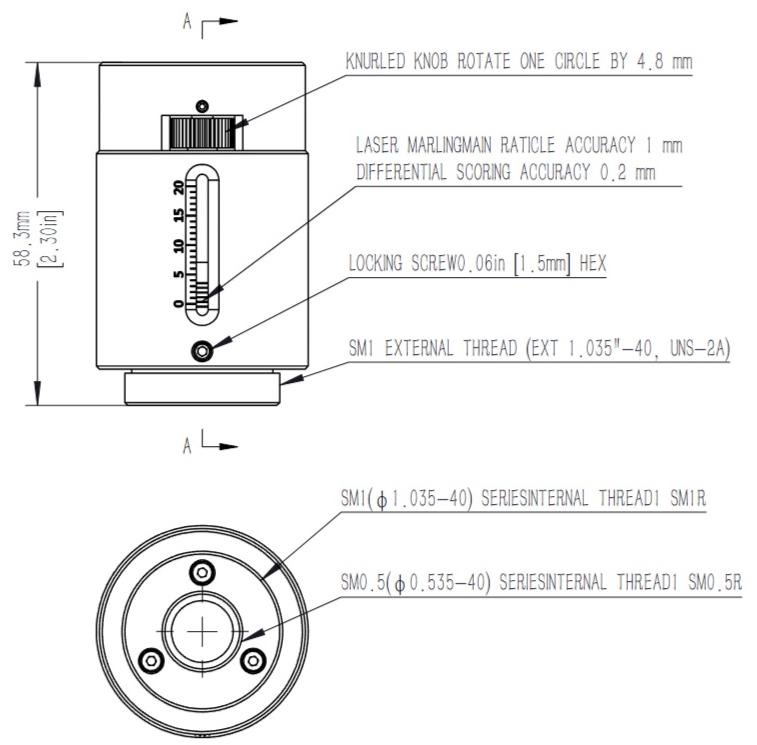

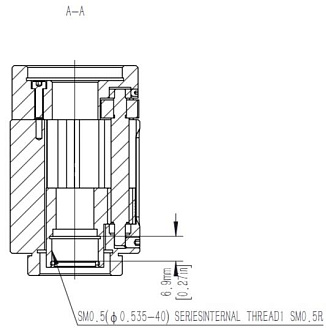

Адаптер SM1ES05 имеет внутреннюю резьбу SM05 в центре, что позволяет устанавливать оптические элементы диаметром 12,7 мм и максимальной толщиной 6,9 мм. С одного конца адаптер имеет внешнюю резьбу SM1 и внутреннюю резьбу RMS, а с другого — внутреннюю резьбу SM1 и SM05. Это позволяет использовать его для расширения втулок объективов или соединения с другими оптомеханическими компонентами. Адаптер обеспечивает линейное перемещение на 18 мм, регулировка осуществляется при помощи красной ручки. Регулировка выполняется с шагом 4,8 мм за один оборот и разрешением 0,2 мм. Устройство оснащено функцией блокировки положения, фиксирующий винт расположен со стороны нулевой отметки. В комплект входит стопорное кольцо SM05R для установки оптического элемента.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Материал | Алюминиевый сплав 6061-T6 и нержавеющая сталь | |
| Обработка поверхности | Черное анодирование | |
| Диаметр оптического элемента | 12,7 | мм |
| Максимальная толщина оптического элемента | 6,9 | мм |
| Диапазон перемещения | 18 | мм |
| Точность регулировки | 4,8 | мм/оборот |
| Разрешение регулировки | 0,2 | мм |
| Резьба | Внутренняя и внешняя резьба SM1, внутренняя резьба SM05, внутренняя резьба RSM |
