SM1ES1 - адаптер с линейным перемещением оптики
- Диаметр оптических элементов 25,4 мм.
- Максимальная толщина оптических элементов 8,2 мм.
- Перемещение оптического элемента без вращения.
- Диапазон перемещения 51 мм.
- Точность регулировки 4,8 мм/оборот.
- Разрешение регулировки 0,2 мм.

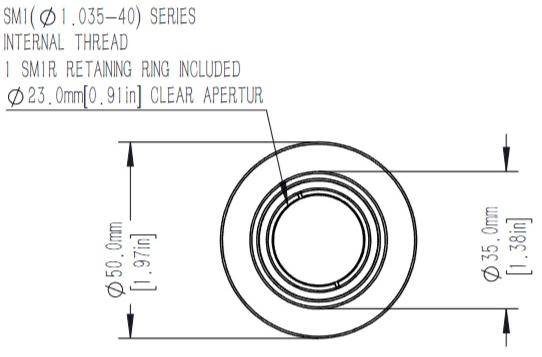

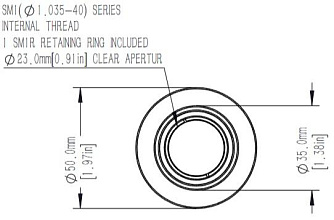

- Внутренняя и внешняя резьба SM1.

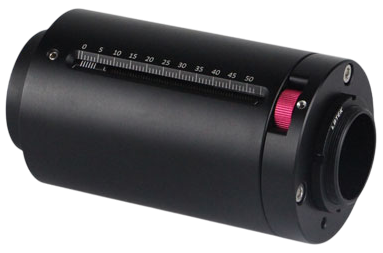

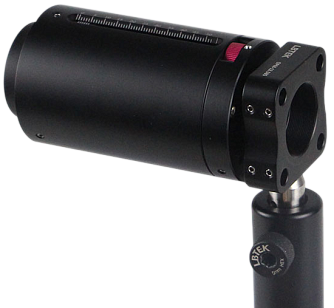

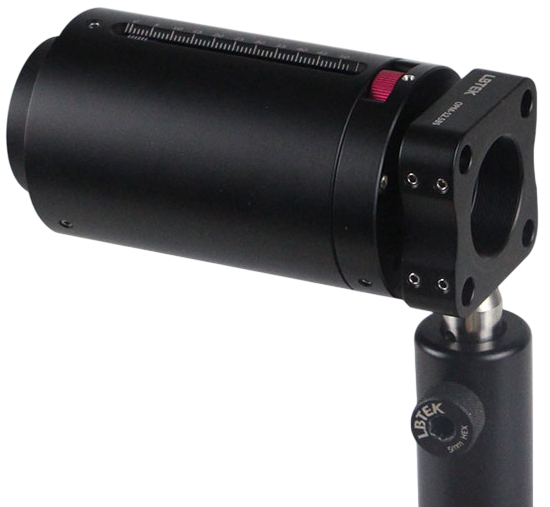

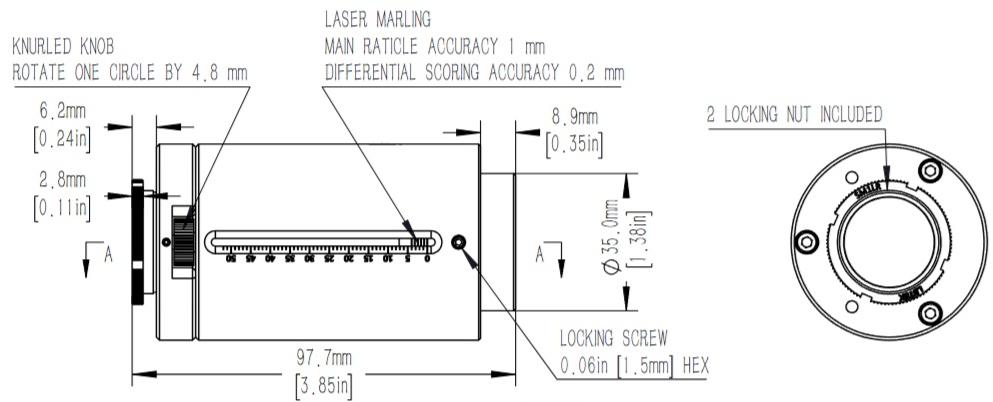

Адаптер SM1ES1 имеет внутреннюю резьбу SM1 в центре, что позволяет устанавливать оптические элементы диаметром 25,4 мм и максимальной толщиной 8,2 мм. Один конец адаптера оснащён внешней резьбой SM1, благодаря чему он может быть присоединён к тубусам объективов или другим оптомеханическим элементам. Прецизионный винтовой механизм обеспечивает линейное перемещение без вращения оптического элемента. Диапазон перемещения составляет 51 мм, регулировка осуществляется при помощи красной ручки. Регулировка выполняется с шагом 4,8 мм за один оборот и разрешением 0,2 мм. Устройство оснащено функцией блокировки положения, фиксирующий винт расположен со стороны нулевой отметки. В комплект входят стопорное кольцо SM1R для установки оптического элемента и кольцо SM1LR для фиксации самого адаптера.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Материал | Алюминиевый сплав 6061-T6 и нержавеющая сталь | |
| Диаметр оптического элемента | 25,4 | мм |
| Максимальная толщина оптического элемента | 8,2 | мм |

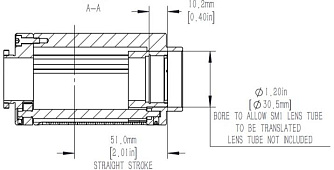

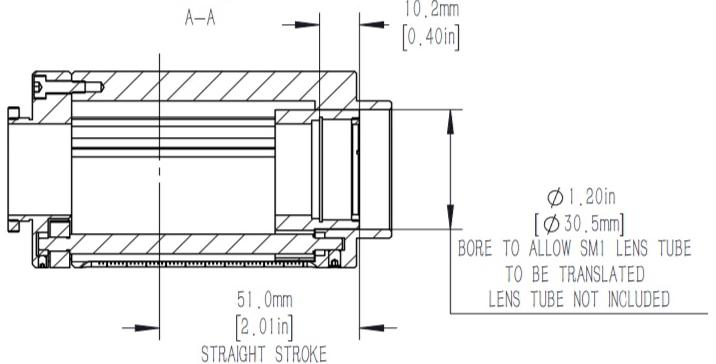

| Диапазон перемещения | 51 | мм |
| Точность регулировки | 4,8 | мм/оборот |
| Разрешение регулировки | 0,2 | мм |
| Резьба | Внутренняя и внешняя резьба SM1 |
