SM1-xxV(T) - адаптеры
- Один конец с внешней резьбой SM1, другой с внутренней резьбой SM1.
- Диаметр оптических элементов 25,4 мм.
- Толщина оптических элементов: 10,5 или 14,5 мм.
- Одно стопорное кольцо SM1R.
- Одно внешнее стопорное кольцо SM1NR.
- Диапазон регулировки длины: 20,2 или 33,2 мм.

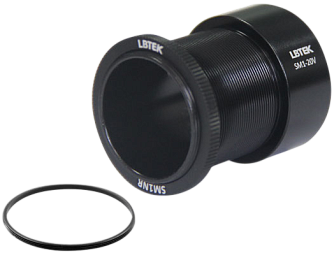

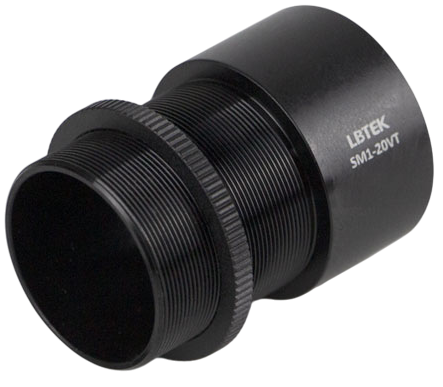

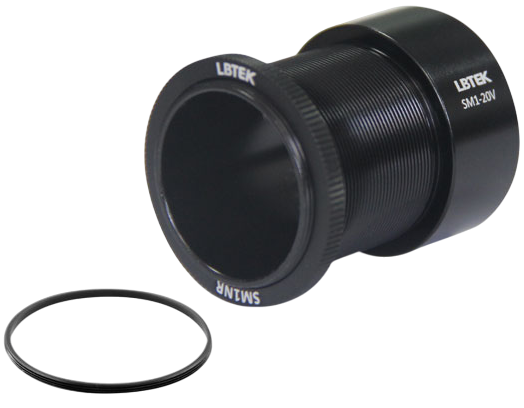

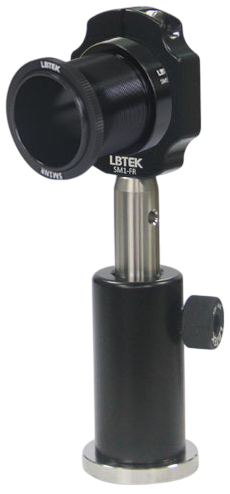

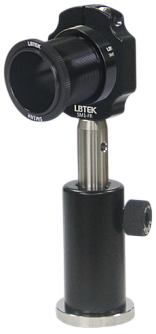

Адаптеры SM1-xxV и SM1-xxVT с одной стороны имеют внешнюю резьбу SM1, а с другой — внутреннюю резьбу SM1. Они предназначены для фиксации оптических элементов диаметром 25,4 мм с помощью стопорного кольца SM1R. Положение элемента можно регулировать вдоль оптической оси, поворачивая втулку вперед или назад. После установки нужного положения элемент фиксируется внешним стопорным кольцом SM1NR.

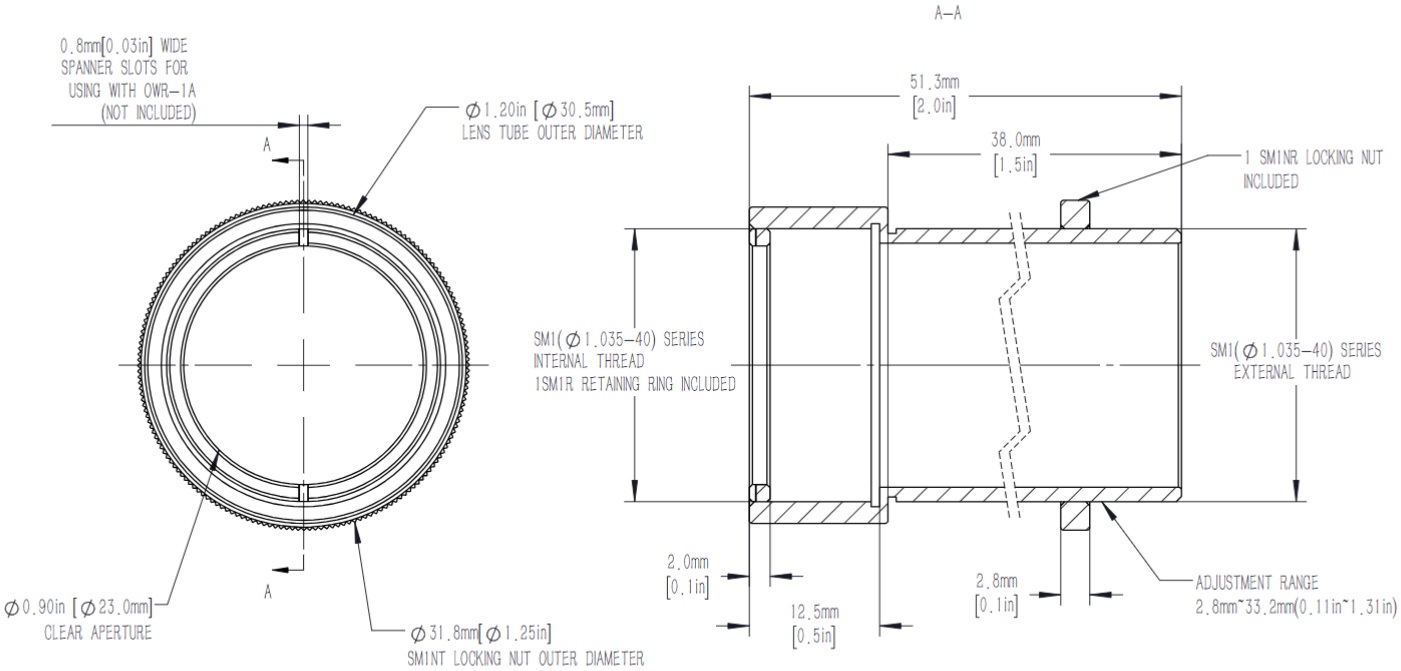

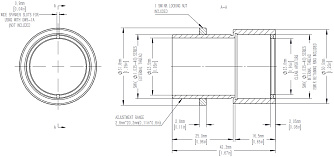

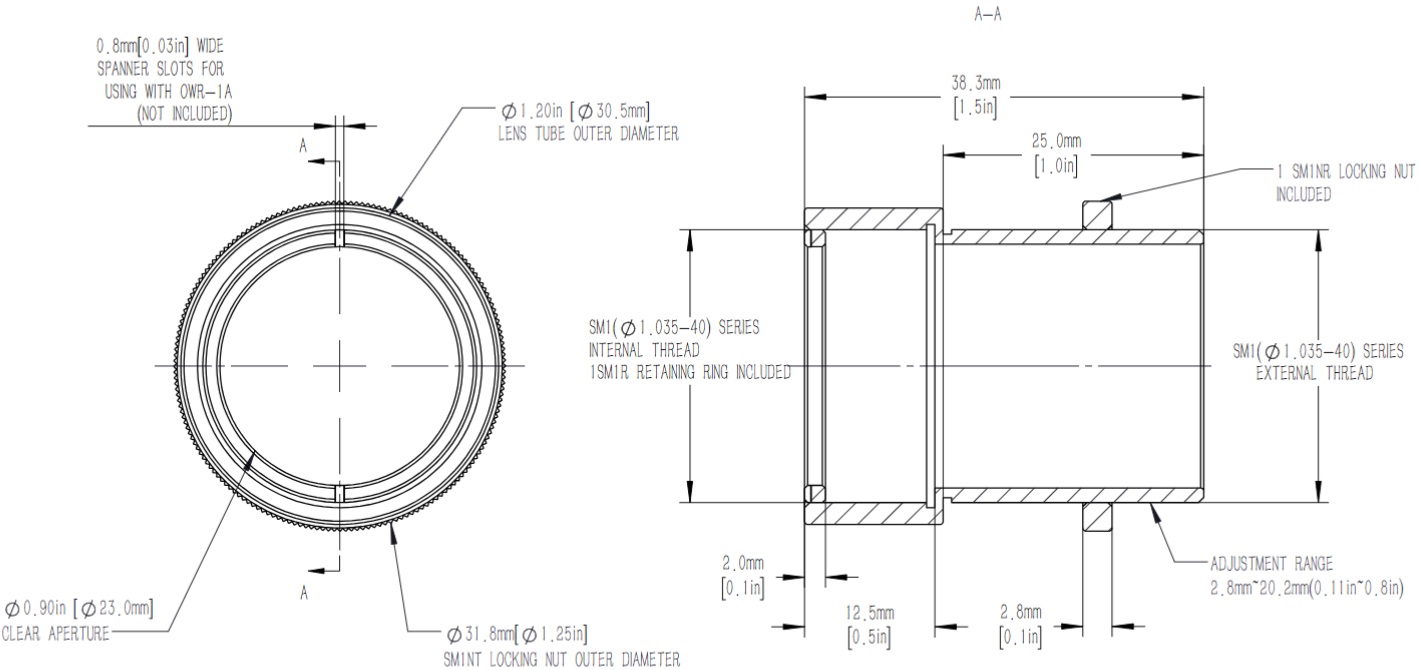

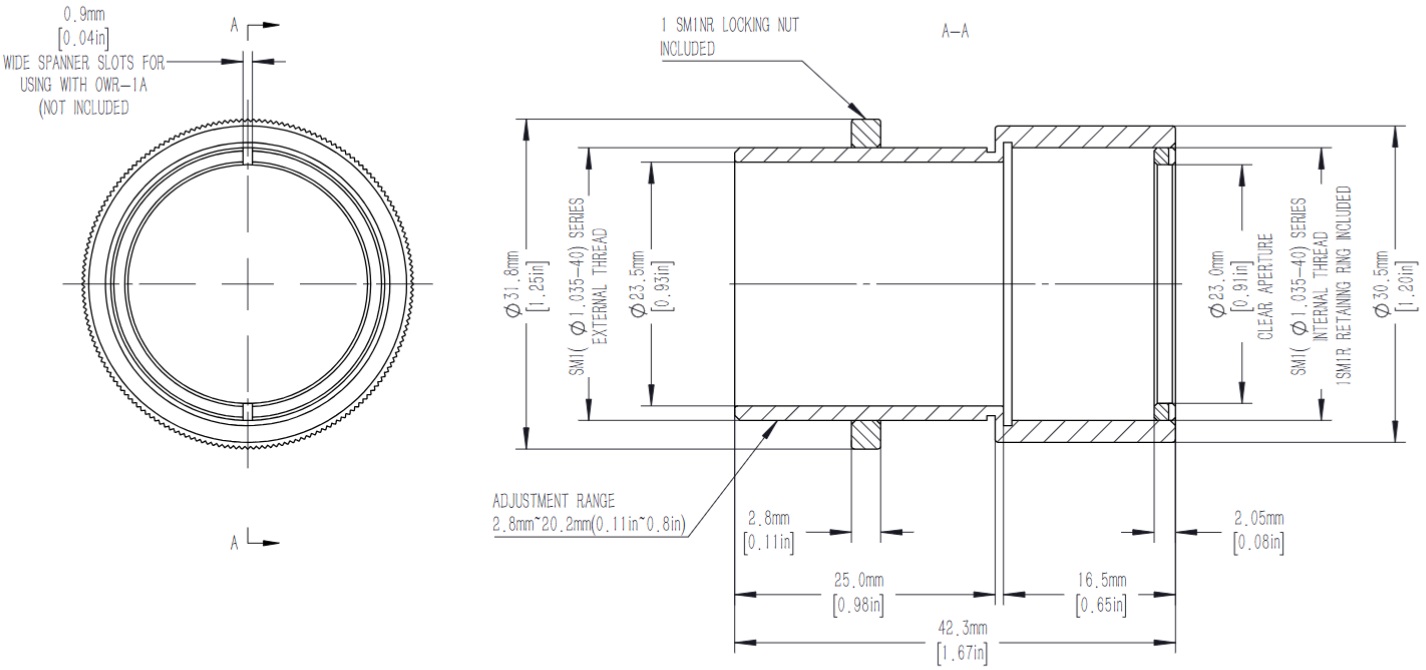

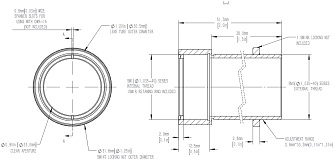

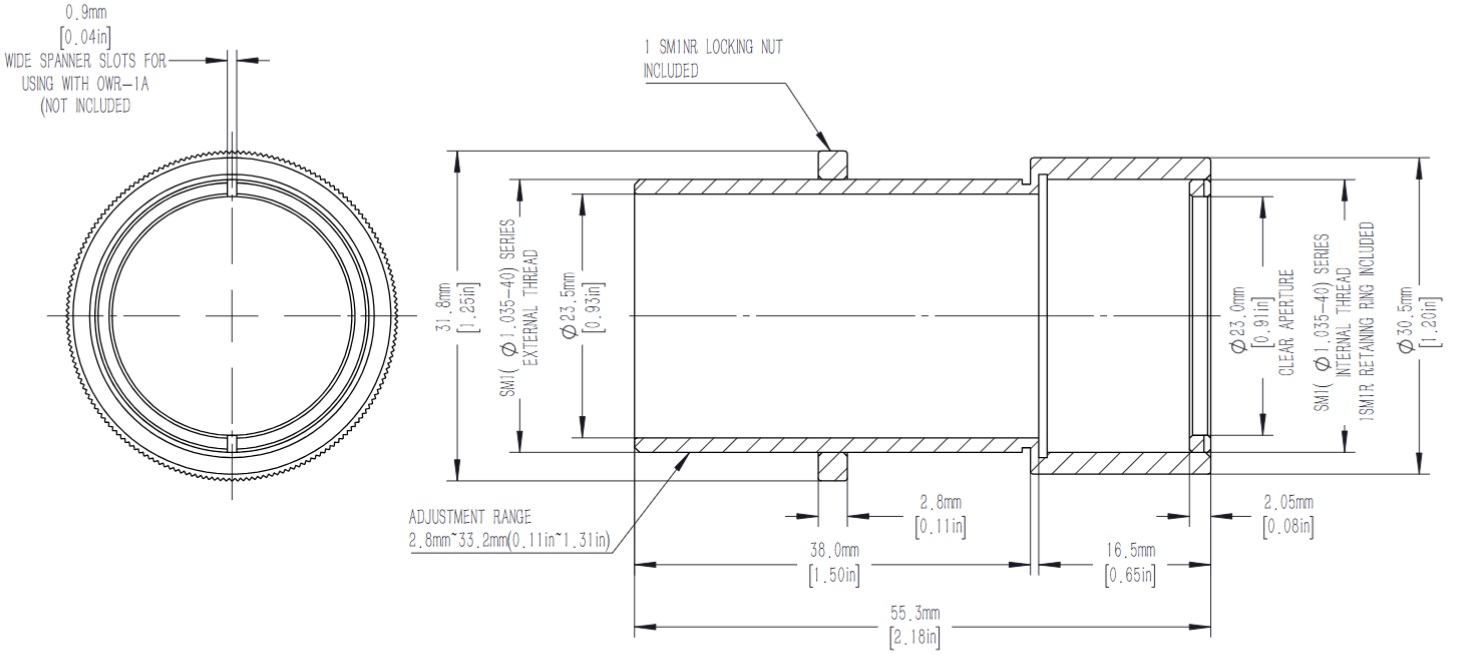

У моделей SM1-20V и SM1-33V глубина внутренней резьбы 12,5 мм, а длина внешней резьбы – 25 и 38 мм соответственно. У моделей SM1-20VT и SM1-33VT глубина внутренней резьбы 16,5 мм, а длина внешней резьбы –25 и 38 мм соответственно. В зависимости от модели максимальная толщина устанавливаемого оптического элемента составляет 10,5 или 14,5 мм. Минимальный предел регулировки положения оптического элемента соответствует толщине внешнего стопорного кольца, а максимальный определяется как длина внешней резьбы за вычетом толщины стопорного кольца и минимальной глубины ввинчивания в 2 мм.
| Параметр | Значение | Ед.измерения | |||
|---|---|---|---|---|---|
| SM1-20V | SM1-33V | SM1-20VT | SM1-33VT | ||
| Материал | Алюминиевый сплав 6061-T6 | ||||
| Обработка поверхности | Черное анодирование | ||||
| Апертура | 23,0 | мм | |||
| Диаметр оптического элемента | 25,4 | мм | |||
| Тип резьбы | SM1 | ||||
| Стопорное кольцо (модель/количество) |
SM1R/1шт, SM1NR/1шт |
||||
| Максимальная толщина оптического элемента | 10,5 | 14,5 | мм | ||
| Длина внутренней резьбы | 12,5 | 16,5 | мм | ||
| Диапазон регулировки длины | 20,2 | 33,2 | 20,2 | 33,2 | мм |
