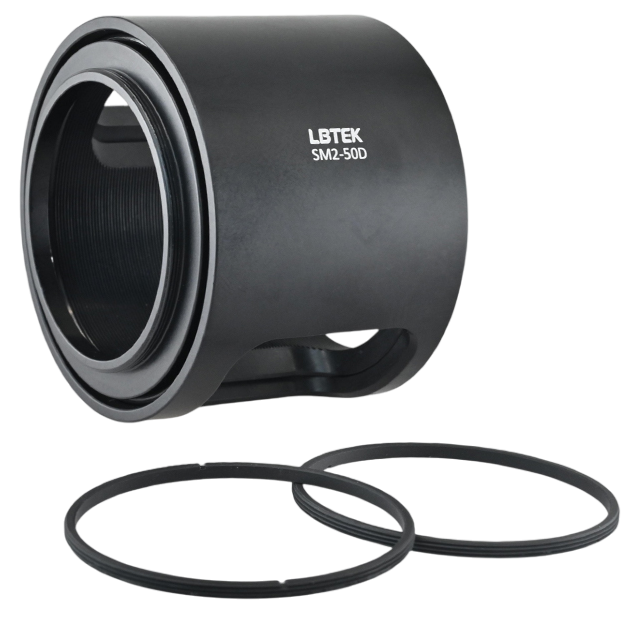

SM2-xxD - адаптеры
- Один конец с внешней резьбой SM2, другой с внутренней резьбой SM2.
- Диаметр оптических элементов 50,8 мм.
- Внешний паз для регулировки положения оптических элементов.
- Вращающаяся крышка для защиты оптических элементов.
- Два стопорных кольца SM2R.

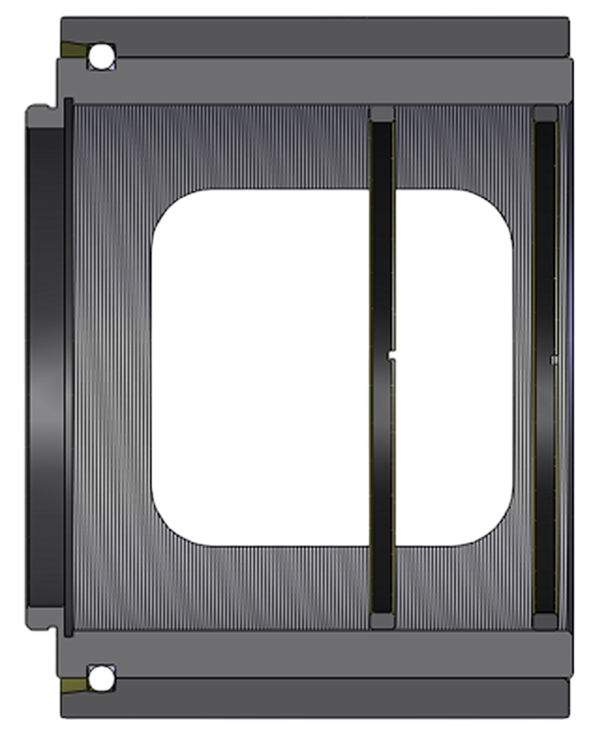

Адаптеры SM2-xxD имеют внешний боковой паз, позволяющий быстро и удобно монтировать сложные оптические системы, а также регулировать положение оптических элементов без разборки конструкции. Несколько оптических элементов могут быть установлены в одном адаптере с помощью стопорных колец. Установка оптического элемента осуществляется следующим образом: закрутите первое стопорное кольцо на нужную глубину, вставьте оптический элемент и зафиксируйте его вторым стопорным кольцом. Положение оптических элементов можно регулировать вручную через боковой паз без использования гаечного ключа. Адаптер оснащён вращающейся крышкой, которая закрывает паз, предотвращая попадание света и поддерживая чистоту системы. Каждый адаптер комплектуется двумя стопорными кольцами SM2R.
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|

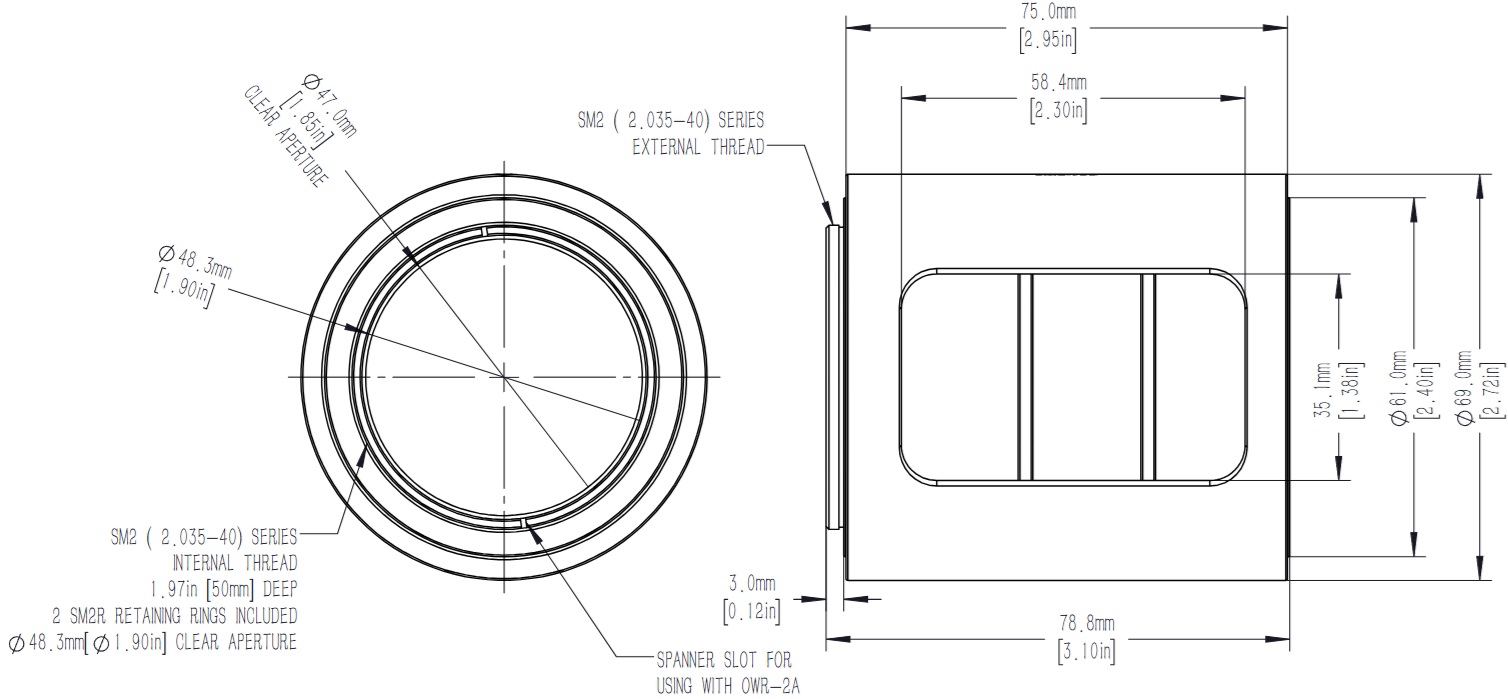

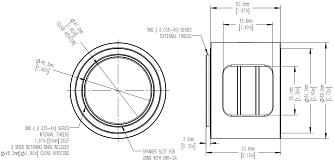

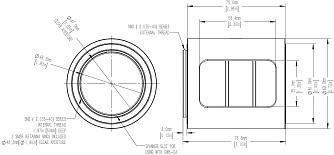

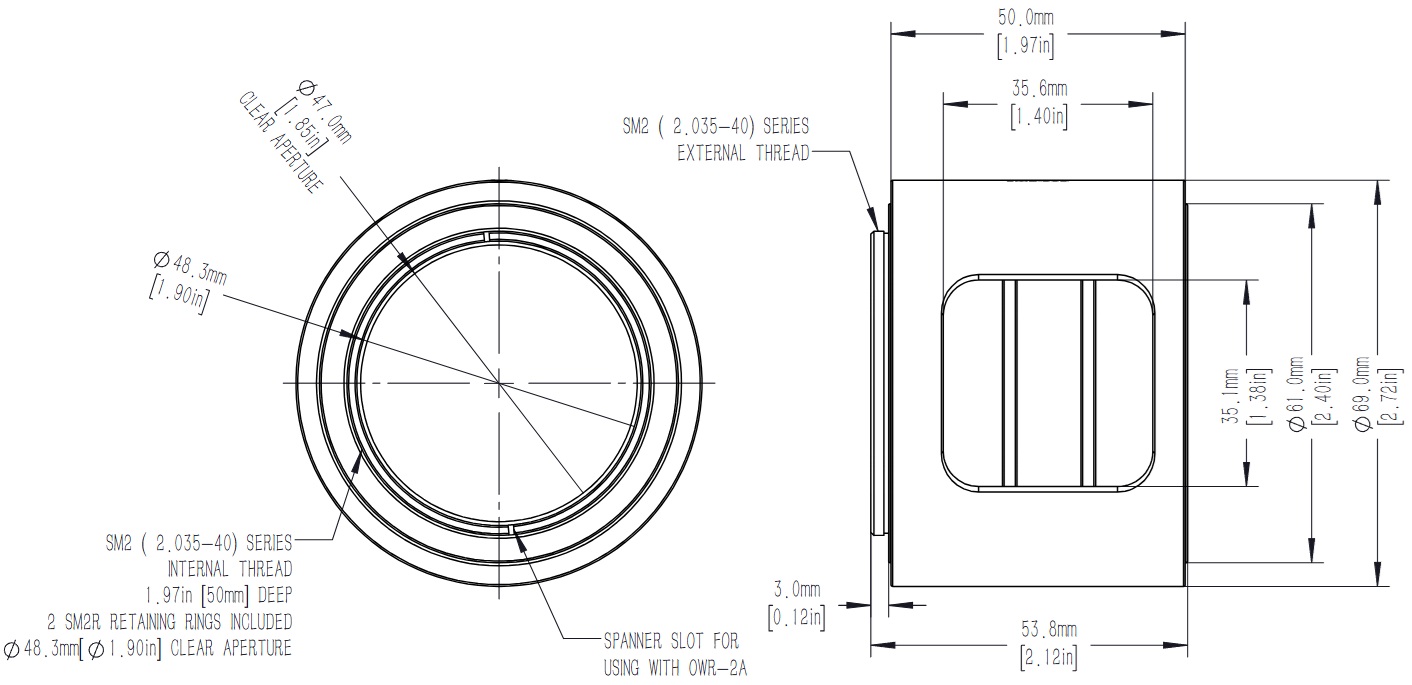

| SM2-50D | SM2-75D | ||
| Материал | Алюминиевый сплав 6061-T6 | ||
| Обработка поверхности | Черное анодирование | ||
| Апертура | 47 | мм | |
| Диаметр оптического элемента | 50,8 | мм | |
| Тип резьбы | SM2 | ||
| Стопорное кольцо (модель/количество) | SM2R/2 шт | ||
| Максимальная толщина оптического элемента | 47,5 | 72,5 | мм |
| Длина внутренней резьбы | 50 | 75 | мм |
