SM2-xxV - адаптеры
- Один конец с внешней резьбой SM2, другой с внутренней резьбой SM2.
- Диаметр оптических элементов 50,8 мм.
- Толщина оптических элементов 10 мм.
- Одно стопорное кольцо SM2R.
- Одно внешнее стопорное кольцо SM2NR.
- Диапазон регулировки длины: 7,7; 20,2; 33,2 мм.

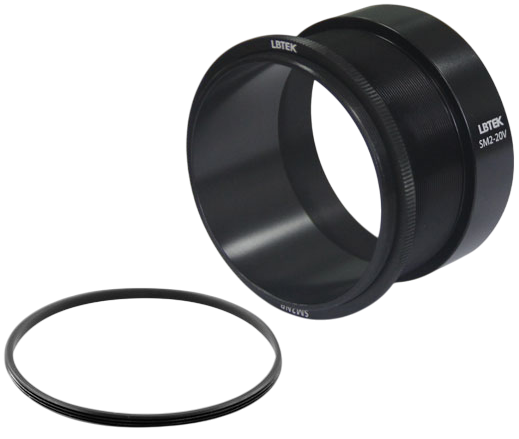

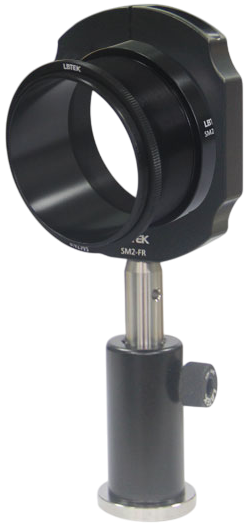

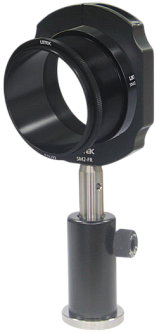

Адаптеры SM2-xxV предназначены для фиксации оптических элементов диаметром 50,8 мм с помощью стопорного кольца SM2R. Адаптеры имеют внешнюю резьбу SM2 с одной стороны и внутреннюю SM2 с другой. Положение оптического элемента может регулироваться вдоль оптической оси за счёт вращения тубуса вперед или назад. После достижения нужного положения элемент фиксируется внешним стопорным кольцом SM2NR.

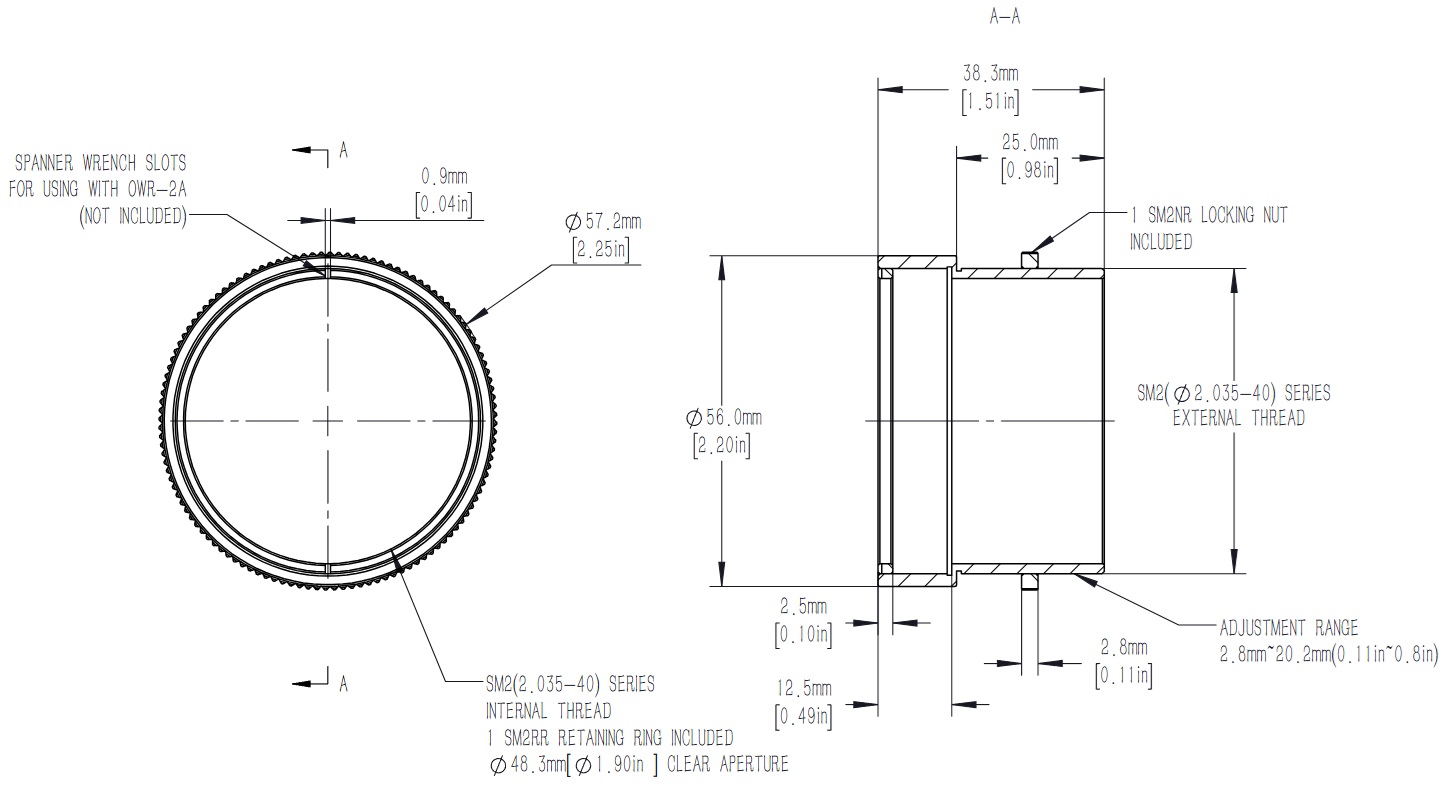

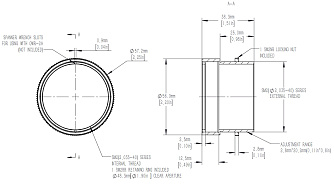

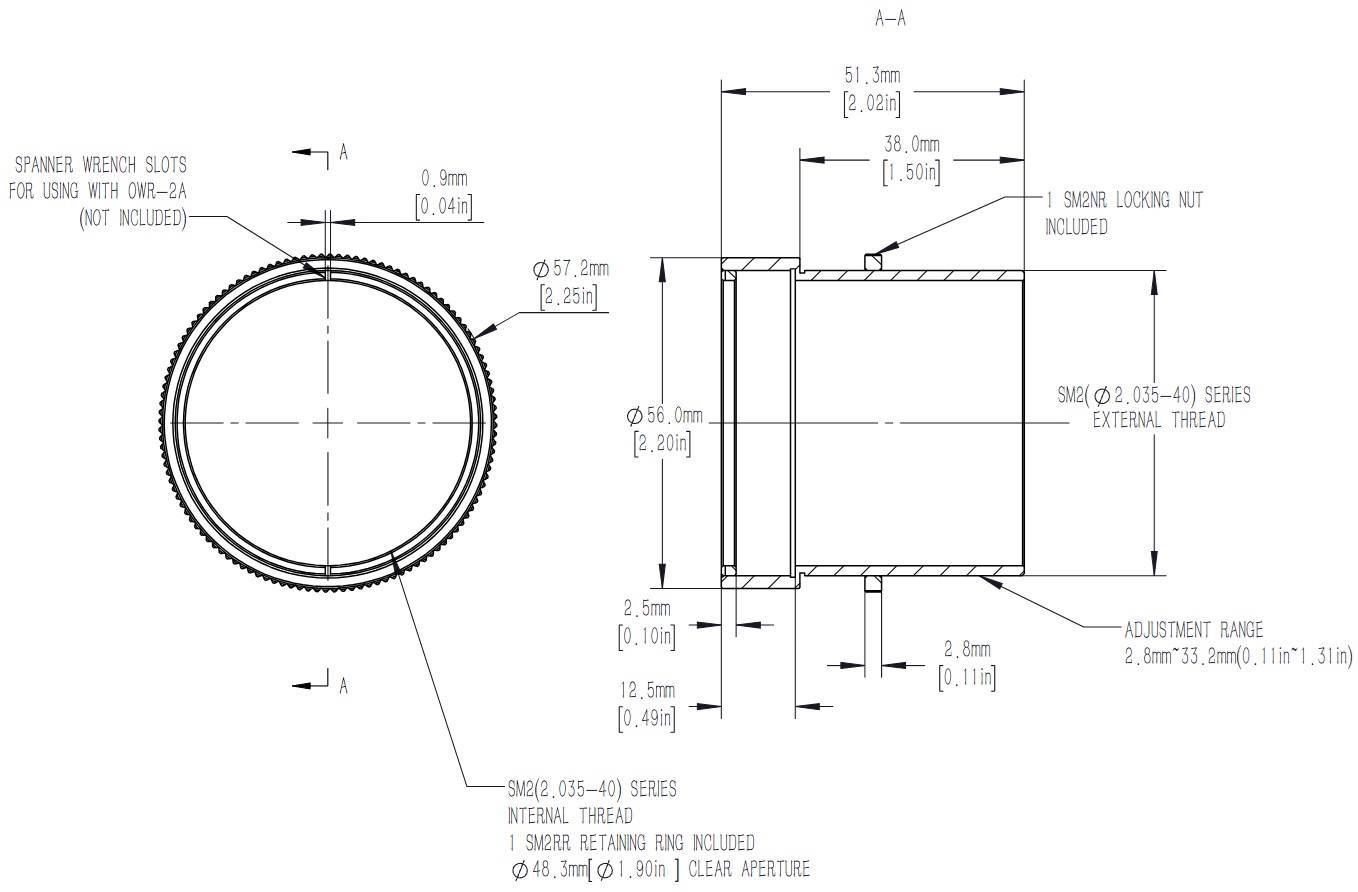

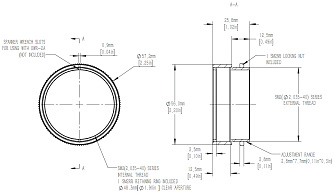

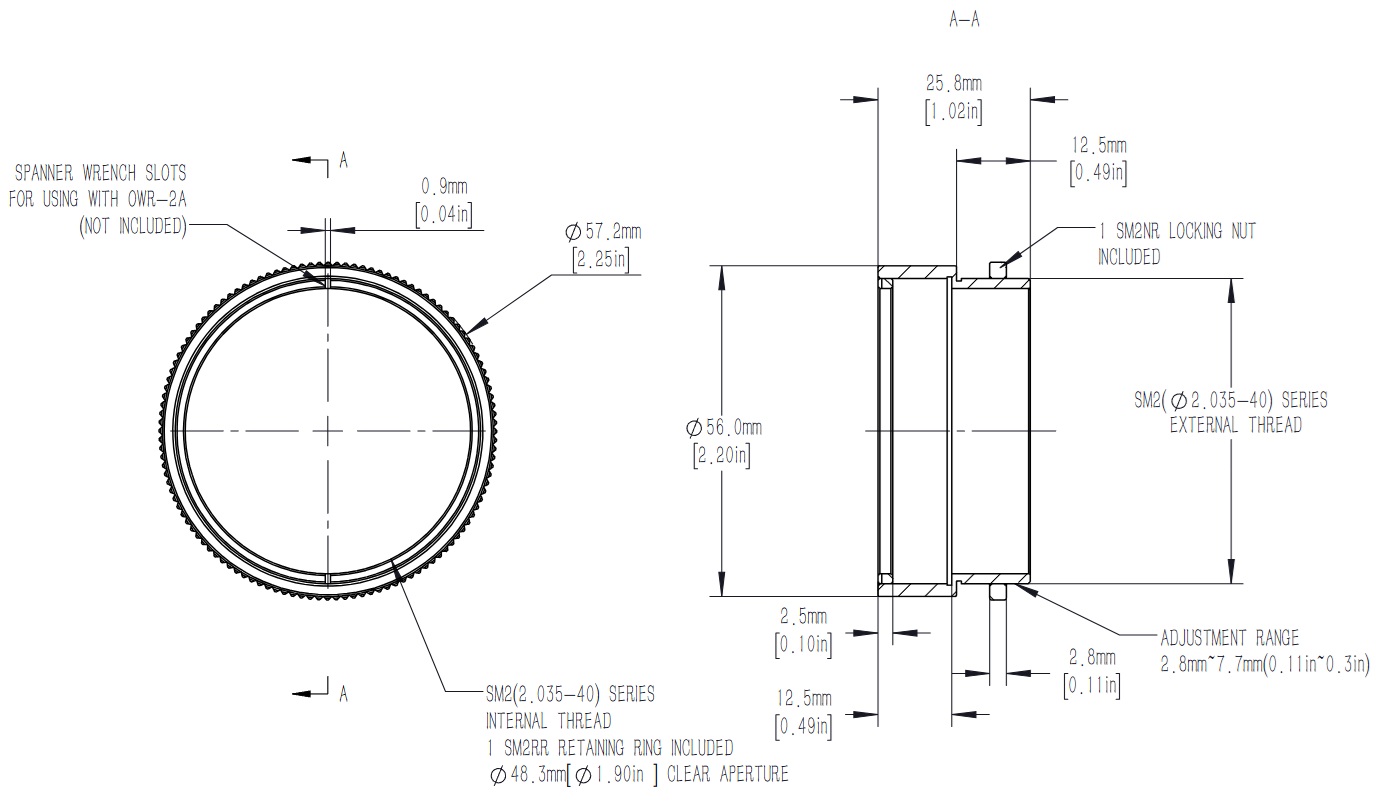

У модели SM2-20V глубина внутренней резьбы составляет 12,5 мм, длина внешней резьбы – 25 мм. Максимальная толщина устанавливаемого оптического элемента 10 мм. Минимальное значение диапазона регулировки длины определяется толщиной внешнего стопорного кольца, а максимальное как длина внешней резьбы за вычетом толщины внешнего стопорного кольца и минимальной глубины ввинчивания в 2 мм.
| Параметр | Значение | Ед.измерения | ||
|---|---|---|---|---|
| SM2-8V | SM2-20V | SM2-33V | ||
| Материал | Алюминиевый сплав 6061-T6 | |||
| Обработка поверхности | Черное анодирование | |||
| Апертура | 48,3 | мм | ||
| Максимальная толщина оптического элемента | 10,0 | мм | ||
| Диаметр оптического элемента | 50,8 | мм | ||
| Тип резьбы | SM2 | |||
| Стопорное кольцо (модель/количество) |
SM2R/1шт, SM2NR/1шт |
|||
| Длина внутренней резьбы | 12,5 | мм | ||
| Диапазон регулировки длины | 7,7 | 20,2 | 33,2 | мм |
