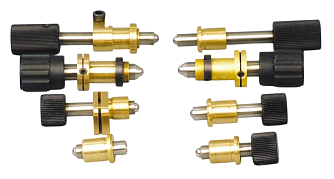

ACFS - высокоточные регулировочные винты
- Диапазон перемещения до 25 мм.
- Шаг резьбы винта до 0,5 мм.
- Резьба винта - М6х0,25, М6х0,5, М7х0,25.
Производитель: EV
| Параметр | Значение | Ед. Измерения | |
|---|---|---|---|

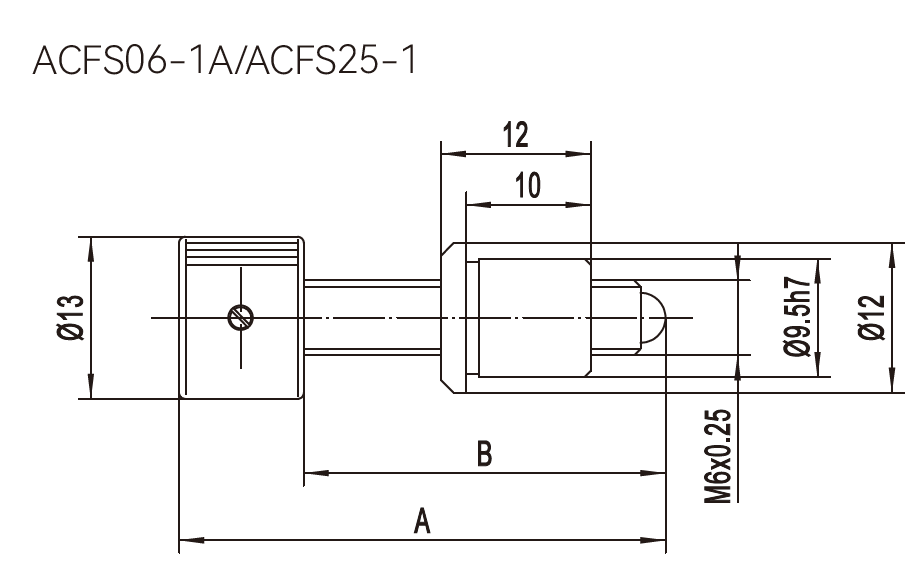

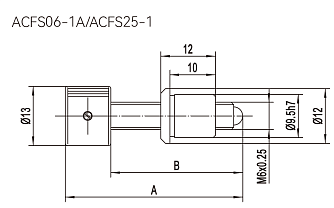

| Модель | ACFS06-1A | ACFS25-1 | |
| Диапазон перемещения | 6 | 25 | мм |
| Резьба винта | M6 x 0,25 | ||
| Шаг резьбы | 0,25 | мм | |
| Диаметр монтажного отверстия | 9,5 | мм | |
| Длина монтажного отверстия | 10 | мм | |
| Общая длина | 32 | 61 | мм |
| Длина стержня | 22 | 41 | мм |
| Диаметр регулировочного винта | 13 | мм | |
| Параметр | Значение | Ед. Измерения | ||
|---|---|---|---|---|

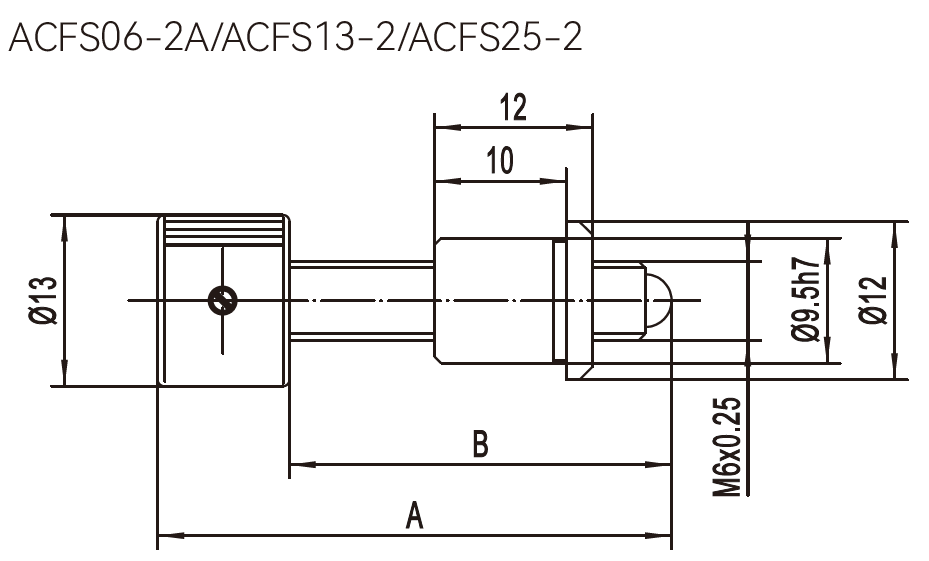

| Модель | ACFS06-2A | ACFS13-2 | ACFS25-2 | |
| Диапазон перемещения | 6 | 13 | 25 | мм |
| Резьба винта | M6 x 0,25 | M6 x 0,5 | ||
| Шаг резьбы | 0,25 | 0,5 | мм | |
|
Диаметр монтажного отверстия |
9,5 | мм | ||
| Длина монтажного отверстия | 10 | мм | ||
| Общая длина | 32 | 39 | 61 | мм |
| Длина стержня | 22 | 29 | 41 | мм |
| Диаметр регулировочного винта | 13 | мм | ||
| Параметр | Значение | Ед. Измерения |
|---|---|---|

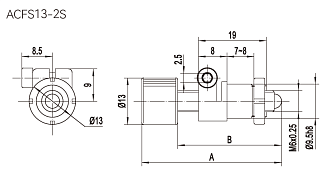

| Модель | ACFS13-2S | |
| Диапазон перемещения | 13 | мм |
| Резьба винта | M6 x 0,25 | |
| Шаг резьбы | 0,25 | мм |
| Диаметр монтажного отверстия | 9,5 | мм |
| Длина монтажного отверстия | 7~8 | мм |
| Общая длина | 39 | мм |
| Длина стержня | 29 | мм |
| Диаметр регулировочного винта | 13 | мм |
| Блокировка | есть |
| Параметр | Значение | Ед. Измерения |
|---|---|---|

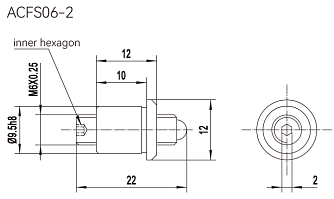

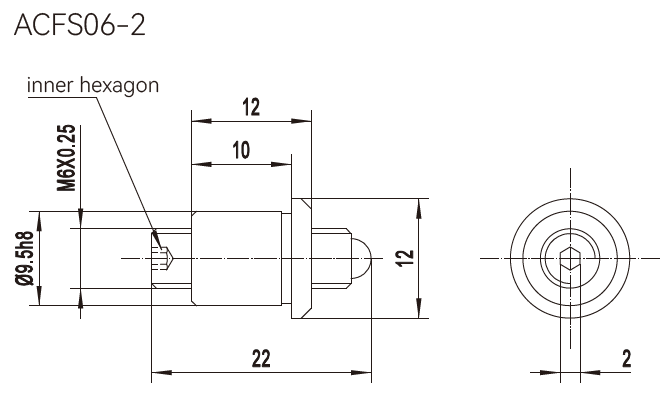

| Модель | ACFS06-2 | |
| Диапазон перемещения | 6 | мм |
| Резьба винта | M6 x 0,25 | |
| Шаг резьбы | 0,25 | мм |
| Диаметр монтажного отверстия | 9,5 | мм |
| Длина монтажного отверстия | 10 | мм |
| Общая длина | 22 | мм |
| Способ регулировки | шестиугольным винтом | |
| Параметр | Значение | Ед. Измерения | |
|---|---|---|---|

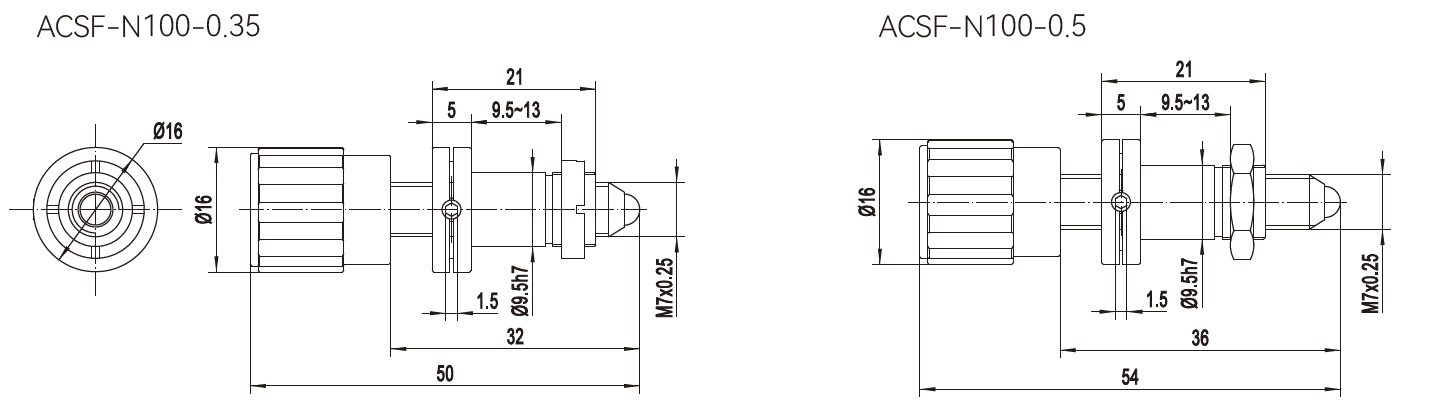

| Модель | ACFS-N100-0.35 | ACFS-N100-0.5 | |
| Диапазон перемещения | 10 | 13 | мм |
| Резьба винта | M7 x 0,25 | ||
| Шаг резьбы | 0,25 | мм | |
| Диаметр монтажного отверстия | 9,5 | мм | |
| Длина монтажного отверстия | 9,5~13 | мм | |
| Общая длина | 50 | 54 | мм |
| Длина стержня | 32 | 36 | мм |
| Диаметр регулировочного винта | 16 | мм | |
| Блокировка | есть | ||
