4025 - анализаторы спектра

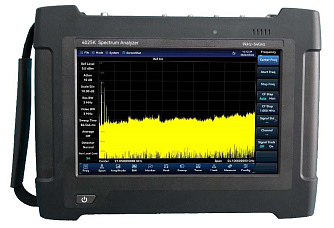

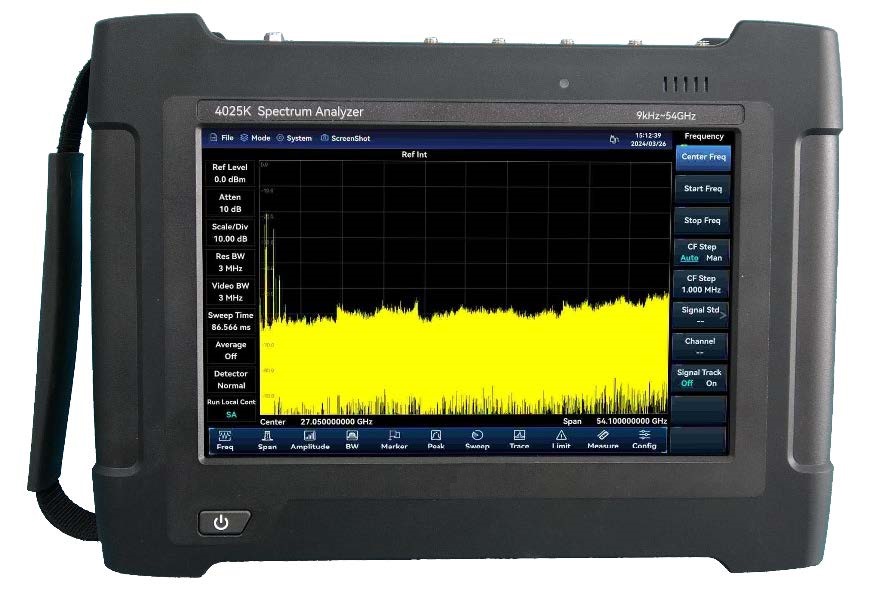

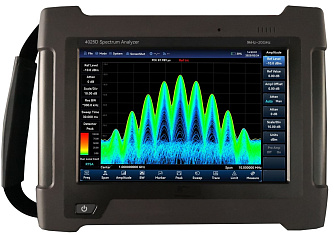

4025 - высокопроизводительные портативные анализаторы спектра с широким частотным диапазоном от 9 кГц до 54 ГГц.
- Диапазон частот: 9 кГц - 54 ГГц.
- Средний уровень шума: ≤-163 дБм/Гц.
- Фазовый шум (смещение 100 кГц, несущая 1 ГГц): ≤ -113 дБн/Гц.
- Полоса разрешения: 1 Гц - 20 МГц.
Анализаторы спектра 4025 - это высокопроизводительные портативные анализаторы спектра с широким частотным диапазоном от 9 кГц до 54 ГГц. Они отличаются компактностью и малым весом, высокой степенью адаптации к окружающей среде, гибкими вариантами питания, простотой и удобством использования. Устройства оснащены широким набором измерительных функций. В основном они используются для установки и ввода в эксплуатацию, технического обслуживания, а также устранения неполадок в работе беспроводного коммуникационного оборудования.
Основные характеристики:
- Широкий диапазон частот: от 9 кГц до 54 ГГц, нижняя граница может быть расширена до 5 кГц, установлен полнодиапазонный предусилитель.
- Средний уровень шума: ≤ -165 дБм/Гц (2 МГц-2 ГГц, предусилитель включен, для моделей 4025A/B/D), ≤ -163 дБм/Гц (2 МГц-2 ГГц, предусилитель включен, для моделей 4025E/G/K).
- Однополосный фазовый шум: ≤ -113 дБн/Гц (при смещении 100 кГц, несущей 1 ГГц), ≤ -108 дБн/Гц (при смещении 100 кГц, несущей 10 ГГц).
- TOI: +16 дБм при 900 МГц.
- Точность амплитуды: ±1,0 дБ.

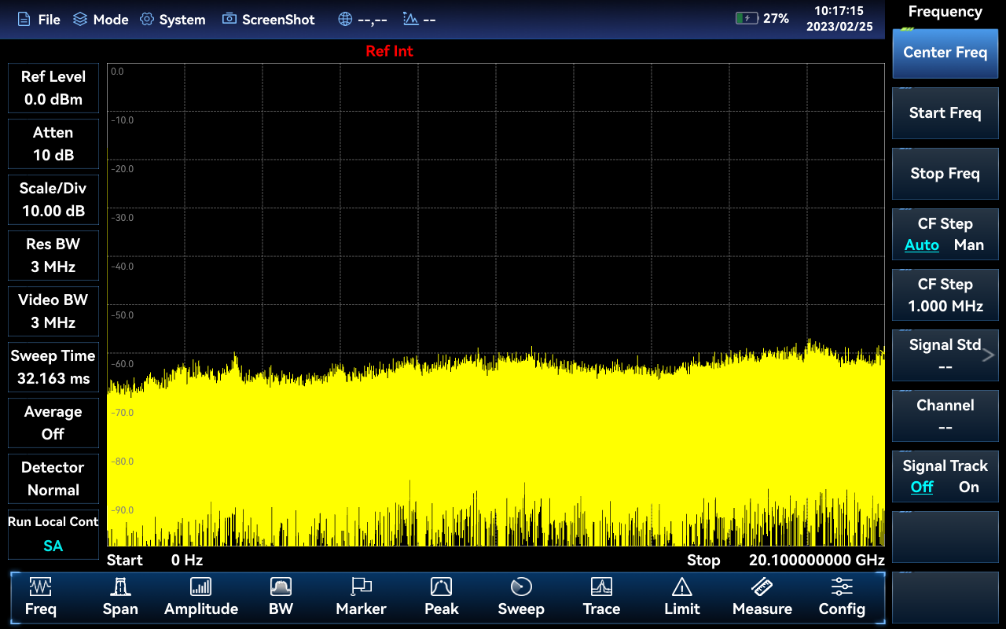

- Высокая скорость развёртки: < 33 мс (полоса 20 ГГц, RBW 3 МГц), < 4 с (полоса 1 ГГц, RBW 1 кГц, режим БПФ).
- Разнообразие интерфейсов: вход и выход опорного сигнала 10 МГц, антенна GPS/Beidou, выход ПЧ в режиме нулевой развертки, Wi-Fi, LAN, USB, MicroSD и др.
- 10,1" ЖК-дисплей с ёмкостным сенсорным экраном и шестью независимыми маркерами, поддержка перетаскивания маркеров, изменения и масштабирования частотных/амплитудных параметров, поддержка слежения за сигналом и пикового трекинга, отображение до трёх следов, шесть методов детектирования (Normal, Peak, Negative Peak, Sample, Average, RMS).
- Высокая адаптивность к окружающей среде: рабочая температура -20℃ - +55℃, температура хранения -50℃ - +70℃; малый вес - прибор с аккумулятором весит около 3,5–3,8 кг; поддержка трёх стилей отображения: стандартный, чёрно-белый, ночное видение; встроенный аккумулятор большой ёмкости, время работы до 3-4 часов.
- Дополнительные аксессуары.
Различные функции измерения:
 Режим анализатора спектра |

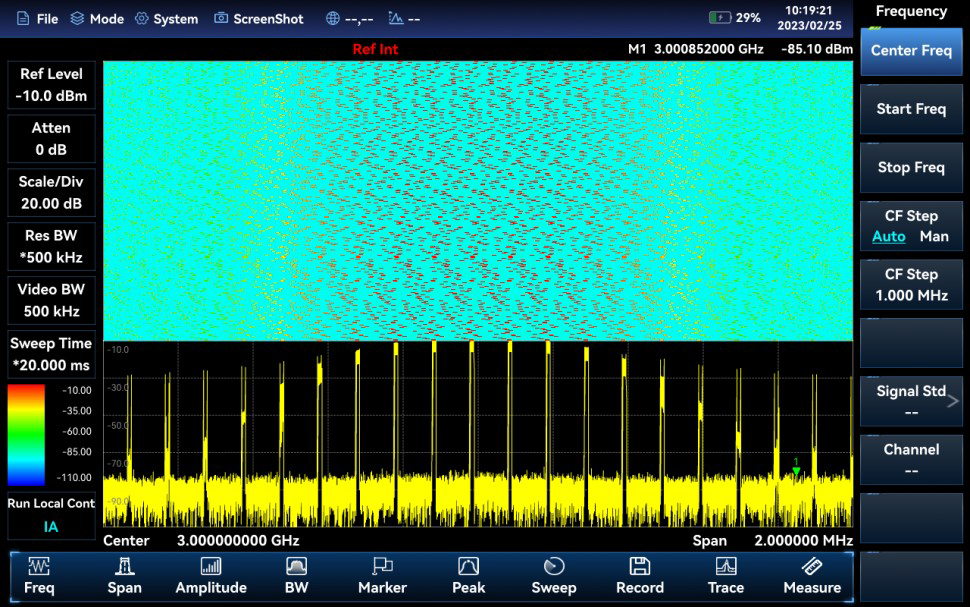

 Опция: режим анализа интерференции |
 Опция: режим сканирования каналов |

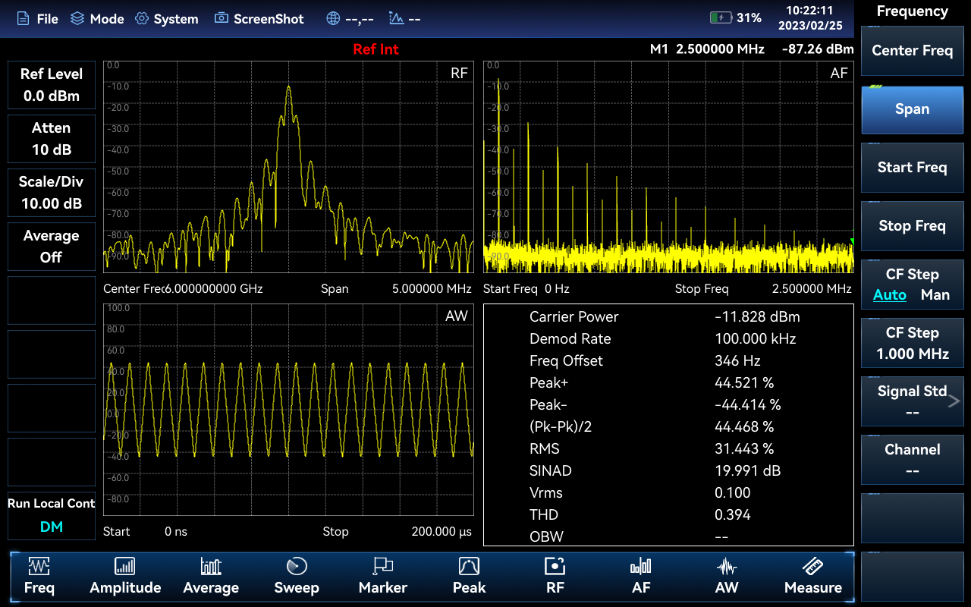

 Опция: режим анализа AM/FM/PM сигналов |
 Опция: USB-измерение мощности CW |

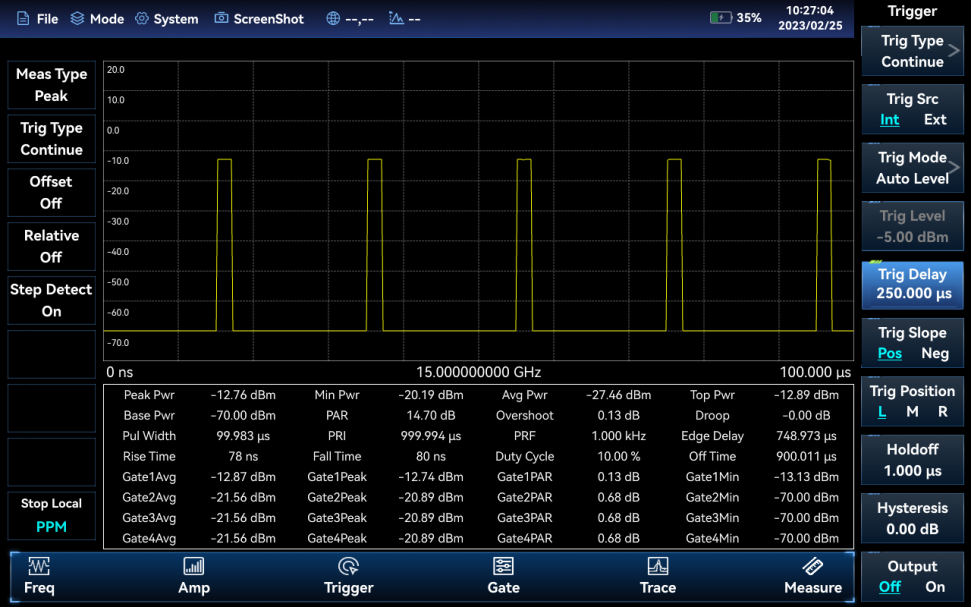

 Опция: USB-измерение пиковой мощности |

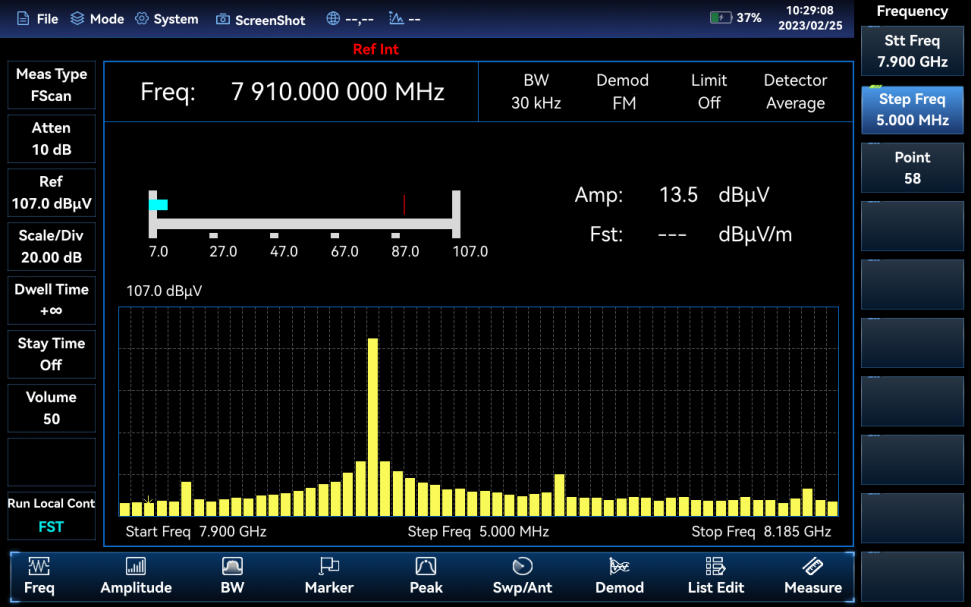

 Опция: измерение напряжённости поля |

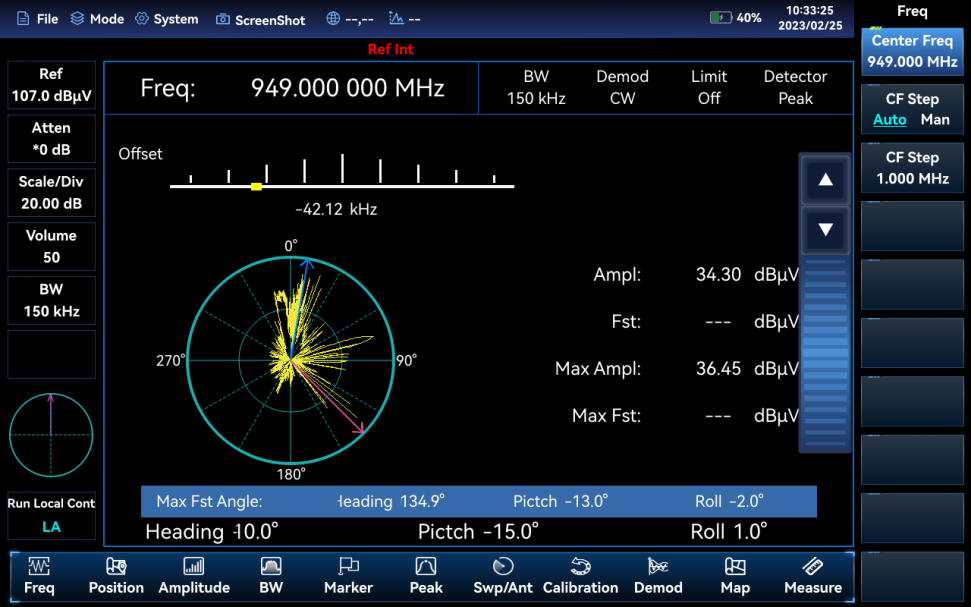

 Опция: режим направленного анализа |
 Опция: анализ спектра в реальном времени с полосой пропускания 40 МГц/120 МГц |

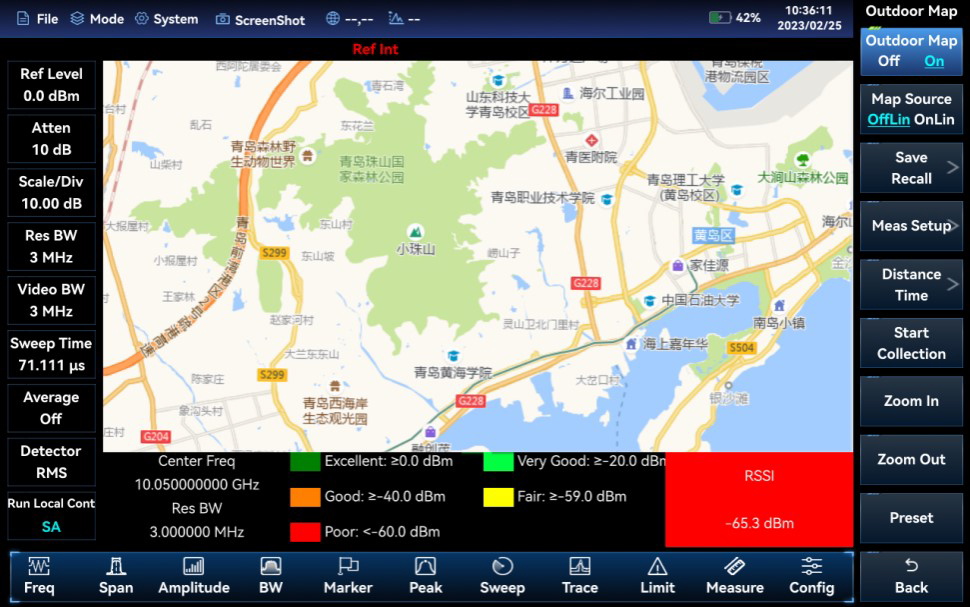

 Опция: карта местности |

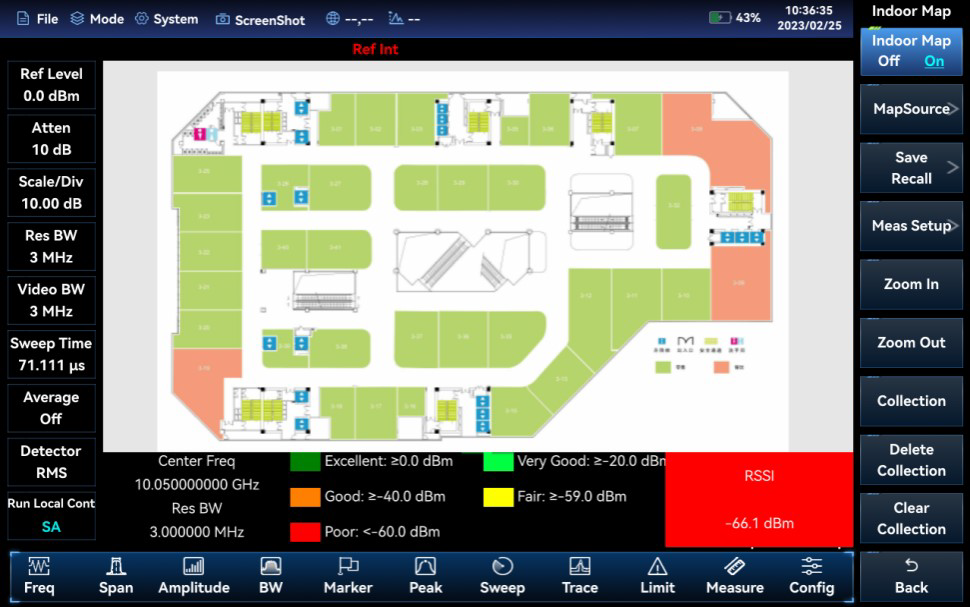

 Опция: карта помещения |

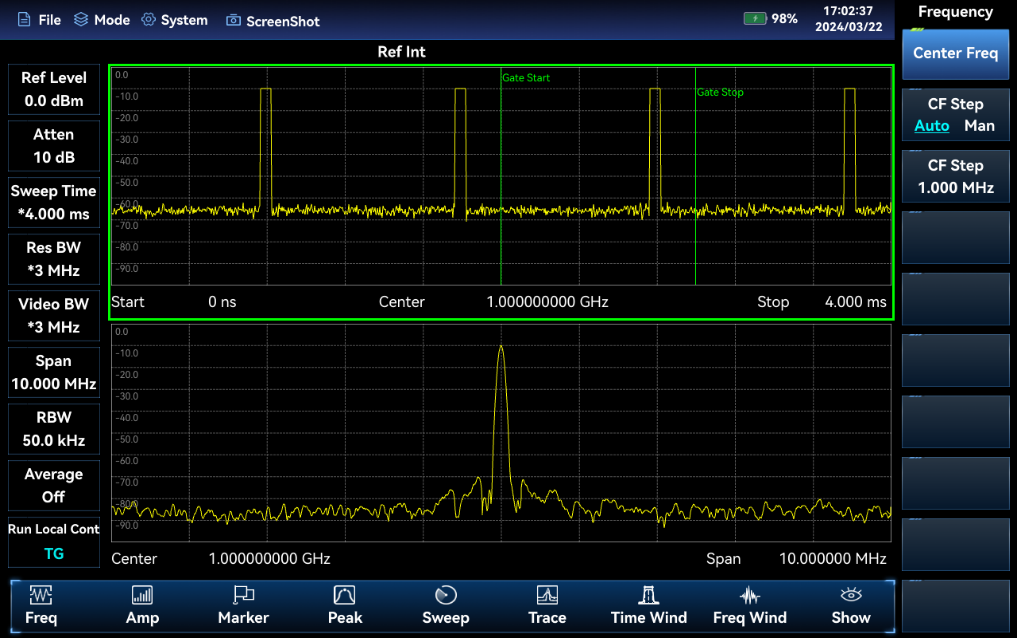

 Опция: сканирование с временным окном |
Измерения параметров сигнала:
 Мощность канала |

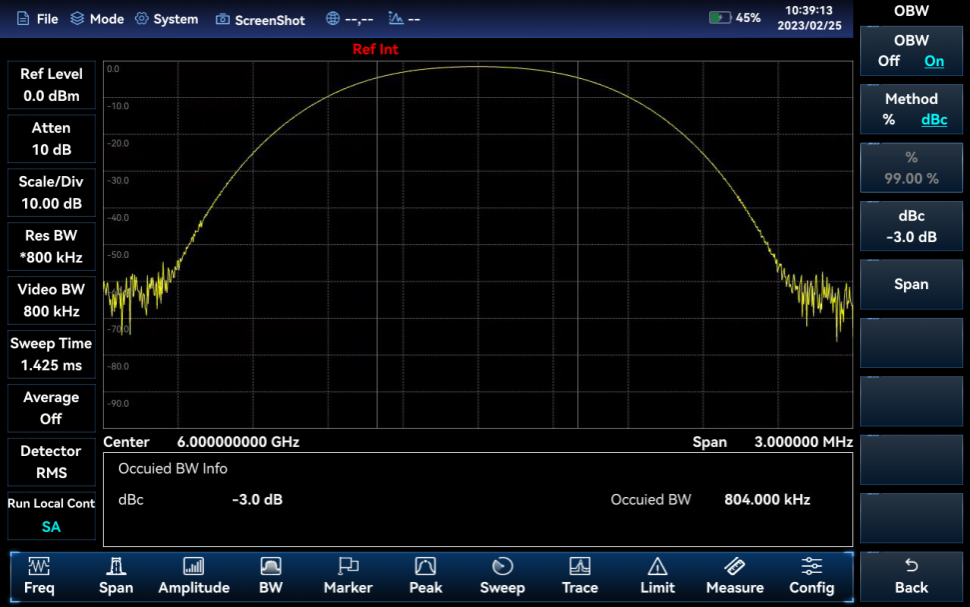

 Занимаемая полоса пропускания |
 Коэффициент мощности соседнего канала |

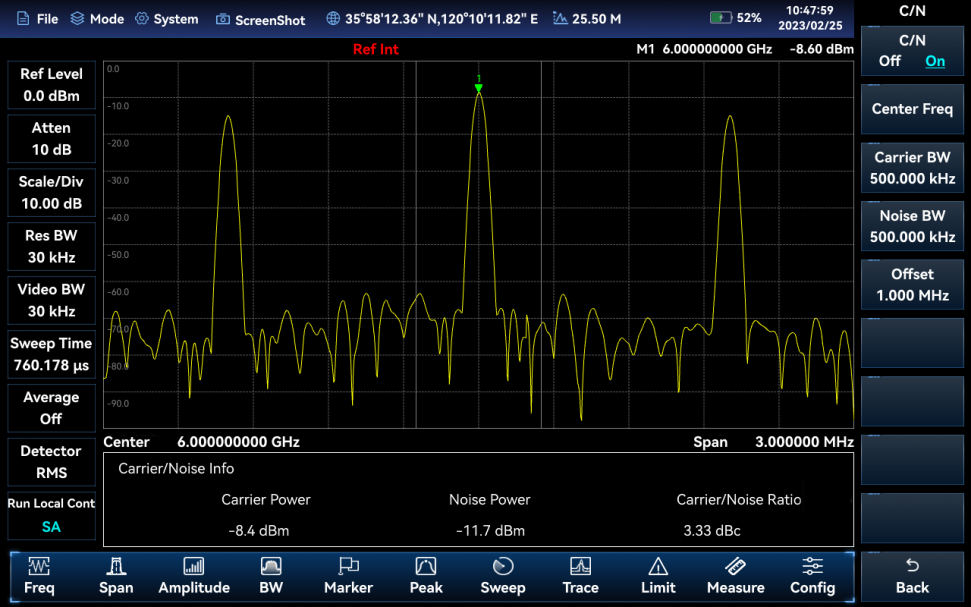

 Отношение несущей к шуму |
 Спектральная маска излучения |

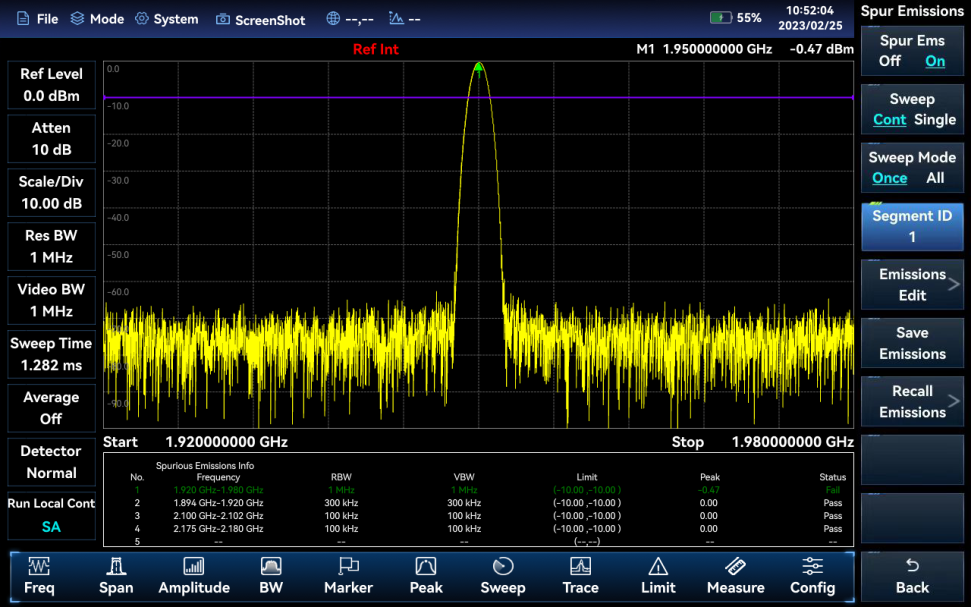

 Маска побочных излучений |
 Гармонические искажения |

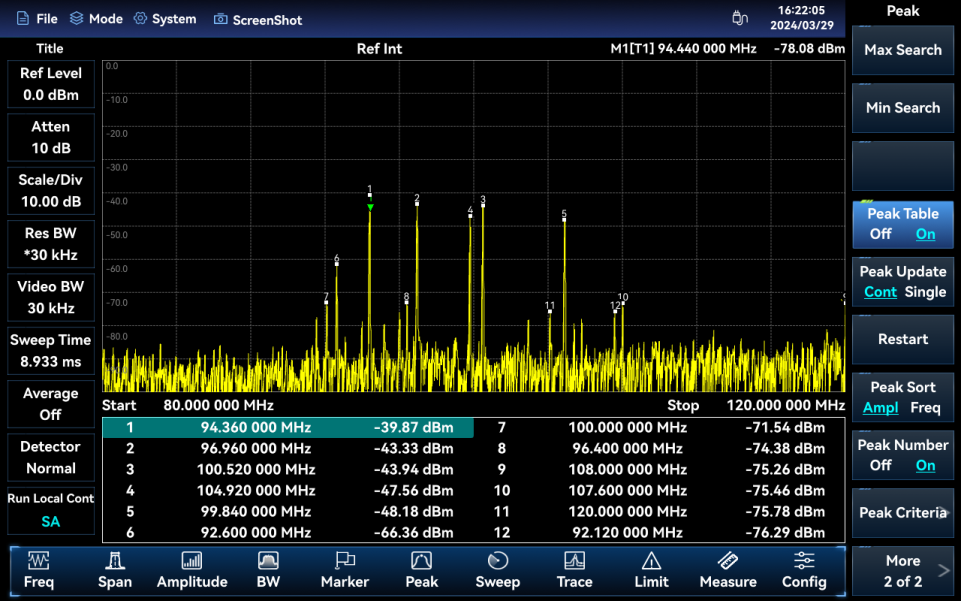

 Список пиков |
| Параметр | Значение | Ед. измерения | ||||
|---|---|---|---|---|---|---|
| Диапазон частот | 4025A | 9 кГц - 6 ГГц | - | |||
| 4025B | 9 кГц - 9 ГГц | |||||
| 4025D | 9 кГц - 20 ГГц | |||||
| 4025E | 9 кГц - 26,5 ГГц | |||||
| 4025G | 9 кГц - 44 ГГц | |||||
| 4025K | 9 кГц - 54 ГГц | |||||
| Характеристики частотного диапазона |
Частота: 10 МГц Скорость старения: ±5×10⁻⁷/год Начальная точность частоты: ±3×10⁻⁷ Температурная стабильность: ±1×10⁻⁷ (от -20 до +55℃, относительно 25±10℃) Погрешность опорной частоты: ± (время с момента последней калибровки × скорость старения + температурная стабильность + точность калибровки) |
- | ||||
| Время развертки |
Диапазон: 1 мкс - 6000 с (нулевой диапазон) Точность: ±1,0% (нулевой диапазон) |
- | ||||
| Точность считывания частоты | ± (считанная частота × погрешность опорной частоты + 1% × полоса обзора + 10% × ширина полосы разрешения) | - | ||||
| Амплитуда |
Диапазон: 0 Гц (нулевая амплитуда), 10 Гц - верхняя граница частоты Точность: ±1,0% |
- | ||||
| Разрешение по полосе пропускания | 1 Гц - 20 МГц (шаги 1-2-3-5-8) | - | ||||
| Полоса пропускания видеосигнала | 1 Гц - 20 МГц (шаги 1-2-3-5-8) | - | ||||
| Однополосный фазовый шум (несущая 1 ГГц, +15 - +35℃): | Смещение частоты | дБн/Гц | ||||
| 10 кГц | ≤ –108 | |||||
| 100 кГц | ≤ –110 | |||||
| 1 МГц | ≤ –118 | |||||
| 10 МГц | ≤ –129 | |||||
| Отображаемый средний уровень шума 4025A/B/D (вход подключён к нагрузке 50 Ом, затухание на входе 0 дБ, усредняющий детектор, логарифмический видеорежим, RBW нормализована на 1 Гц, +15 - +35℃) | Диапазон частот | С предусилителем (ON) | Без предусилителя (OFF) | дБм | ||
| 2 МГц - 2,4 ГГц | ≤ –161 | ≤ –142 | ||||
| 2,4 ГГц - 6 ГГц | ≤ –160 | ≤ –141 | ||||
| 6 ГГц - 9 ГГц | ≤ –159 | ≤ –140 | ||||
| 9 ГГц - 14 ГГц | ≤ –158 | ≤ –138 | ||||
| 14 ГГц - 20 ГГц | ≤ –156 | ≤ –138 | ||||
| Отображаемый средний уровень шума 4025E/G/K (вход подключён к нагрузке 50 Ом, затухание на входе 0 дБ, усредняющий детектор, логарифмический видеорежим, RBW нормализована на 1 Гц, +15 - +35℃) | Диапазон частот | С предусилителем (ON) | Без предусилителя (OFF) | дБм | ||
| 2 МГц - 6 ГГц | - | ≤ –140 | ||||
| 2 МГц - 9 ГГц | ≤ –159 | - | ||||
| 6 ГГц - 9 ГГц | - | ≤ –138 | ||||
| 9 ГГц - 14 ГГц | ≤ –156 | ≤ –136 | ||||
| 14 ГГц - 21 ГГц | ≤ –154 | ≤ –136 | ||||
| 21 ГГц - 32 ГГц | ≤ –154 | ≤ –135 | ||||
| 32 ГГц - 40 ГГц | ≤ –152 | ≤ –133 | ||||
| 40 ГГц - 44 ГГц | ≤ –148 | ≤ –130 | ||||
| 44 ГГц - 50 ГГц | ≤ –145 | ≤ –126 | ||||
| 50 ГГц - 54 ГГц | ≤ –140 | ≤ –123 | ||||
| Искажение второй гармоники (затухание 0 дБ, входной сигнал –30 дБм, без предусилителя) | Диапазон частот | дБн | ||||
| 50 МГц - 27 ГГц | ≤ –70 | |||||
| TOI (вход двухтонального сигнала -15 дБм, полоса обзора 100 кГц, затухание 0 дБ, без предусилителя) | Диапазон частот | дБм | ||||
| 50 МГц - 54 ГГц | ≥ +13 | |||||
| Зеркальный, множественный и вне полосы пропускания отклик (уровень смесителя: –10 дБм) | Диапазон частот | дБн | ||||
| 10 МГц - 7,5 ГГц | < –65 | |||||
| 7,5 ГГц - 10,5 ГГц | < –60 | |||||
| 10,5 ГГц - 54 ГГц | < –65 | |||||
| Остаточный отклик (вход РЧ: нагрузка 50 Ом, затухание 0 дБ) | Диапазон частот | С предусилителем (ON) | Без предусилителя (OFF) | дБм | ||
| 10 МГц - 3 ГГц | ≤ –110 | - | ||||
| 10 МГц - 20 ГГц | - | ≤ –90 | ||||
| 3 ГГц - 9 ГГц | ≤ –105 | - | ||||
| 9 ГГц - 12 ГГц | ≤ –103 | - | ||||
| 12 ГГц - 20 ГГц | ≤ –100 | - | ||||
| 20 ГГц - 54 ГГц | ≤ –95 | ≤ –85 | ||||
| Диапазон опорного уровня | -150 - +30 | дБм | ||||
| Абсолютная точность амплитуды (затухание: 10 дБ, уровень входной мощности –15 дБм, без предусилителя, RBW 1 кГц) | Диапазон частот | 4025A/B/E/G/K | 4025D | дБ | ||
| 10 МГц - 20 ГГц | ±1,00 | ±1,30 | ||||
| 20 ГГц - 44 ГГц | ±1,40 | - | ||||
| 44 ГГц - 54 ГГц | ±1,80 | - | ||||
| Входной аттенюатор | Диапазон затухания: 0 - 30 дБ, шаг 2 дБ | - | ||||
| Пиковый уровень непрерывного входа (частота на входе ≥ 50 МГц) | 4025A/B/D | +27 | дБм | |||
| 4025E/G/K | +25 | дБм | ||||
| Отображение |
Логарифмическая шкала: 0,1 - 10 дБ/дел., минимальный шаг 0,1 дБ (10 делений на экране) Единицы измерения: В, А, Вт, дБм, дБВт, дБВ, дБмВ, дБмкВ, дБА, дБмА, дБмкА |
- | ||||
| Типы детекторов | Normal, Peak, Negative Peak, Sample, Average, RMS | - | ||||
| Размеры |
316,5 × 236,5 × 75 (без бокового ремня и интерфейсных разъёмов, задняя опора закрыта) 316,5 × 236,5 × 68 (без бокового ремня и интерфейсных разъёмов, задней опоры) |
мм | ||||
| Вес | 4025A/B/D | 3,0 (без встроенного аккумулятора), 3,5 (со встроенным аккумулятором) | кг | |||
| 4025E/G/K | 3,3 (без встроенного аккумулятора), 3,8 (со встроенным аккумулятором) | |||||
| Рабочая температура | -20 - +55 (разряд батареи: –20 - +55, заряд батареи: +10 - +45) | ℃ | ||||
| Температура хранения | -50 - +70 (температура хранения батареи: –20 - +50, время хранения < 1 месяц) | ℃ | ||||
| Электромагнитная совместимость | Соответствует требованиям стандарта GJB3947A-2009 3.9.1 | - | ||||
| Источник питания |
Адаптер питания AC: входное напряжение 100 - 240 В AC, 50/60 Гц Выходное напряжение: 19 В DC, 4,7 А Встроенный литий-ионный аккумулятор: номинальное напряжение 10,8 В |
- | ||||
| Потребляемая мощность | 4025A/B/D | 22-28 | В | |||
| 4025E/G/K | 26-33 | |||||
| Время работы от батареи | 4025A/B/D | 4 | ч | |||
| 4025E/G/K | 3 | |||||

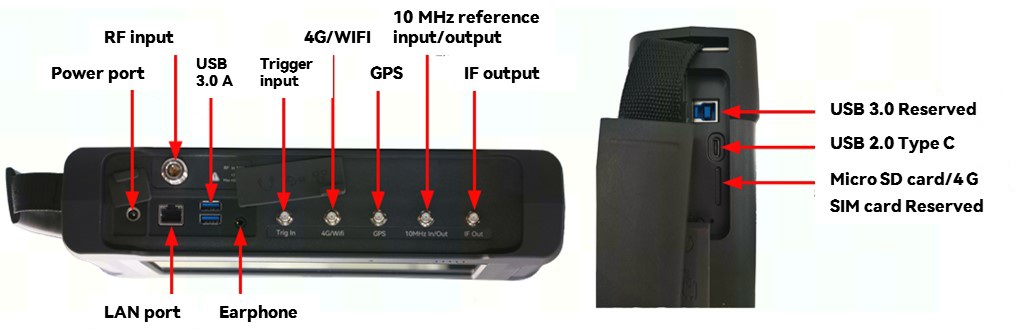

| Разъемы тестирования |
ВЧ-вход: 4025A/B/D: разъём N(F) 4025E: разъём 3,5 мм (M) 4025G/K: разъём 2,4 мм (M) |
- | ||||
| Другие разъёмы |
Вход/выход опорного сигнала 10 МГц: SMA(f) Внешний триггерный вход: разъём SMA(f) Антенна GPS: SMA(f) (опция) Выход ПЧ: SMA(f) (опция) Антенна Wi-Fi/4G: SMA(f) (опция, интерфейс для 4G зарезервирован, в данный момент не поддерживается) |
- | ||||
| Интерфейсы связи и вспомогательные интерфейсы |
USB: 2 USB 3.0 A-type, 1 USB 2.0 C-type, 1 USB 3.0 B-type (зарезервировано) LAN: стандартный RJ-45 Аудиовыход: стандартный 3,5 мм SD/SIM: слот для Micro SD и SIM-карты (опция 4G зарезервирована) |
- | ||||
