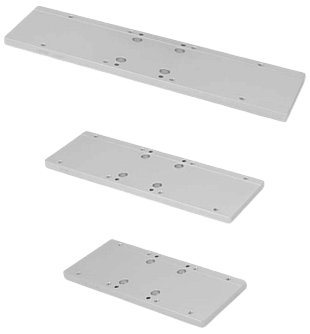

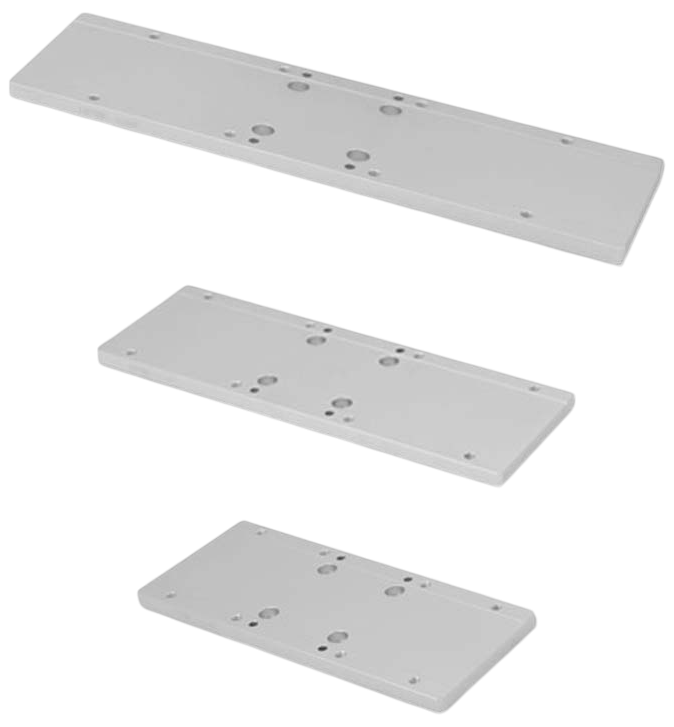

EM-LSS90Vx - монтажные пластины
- Возможность создания XY-осевой системы перемещения.
- Резьбовые отверстия M6, потайные отверстия M6.
- Совместимость с трансляторами EM-LSS90-100C1, EM-LSS90-150C1 и EM-LSS90-200C1.
Производитель: LBTEK

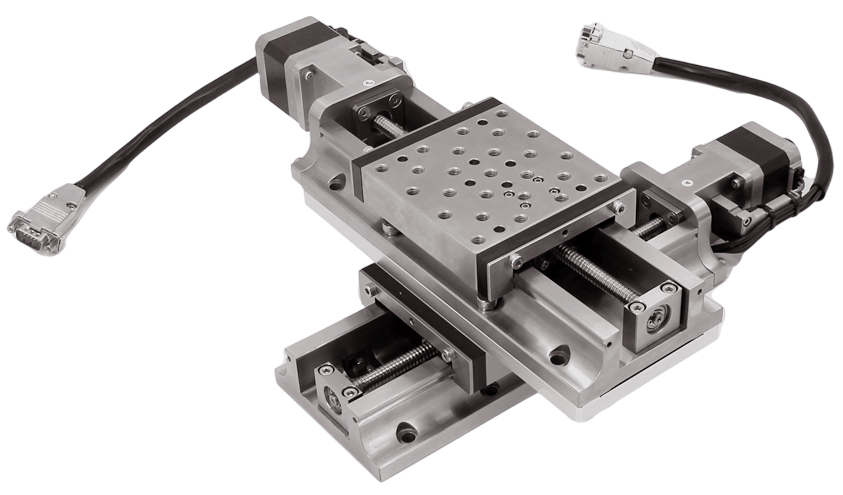

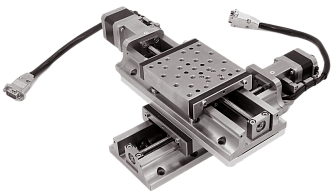

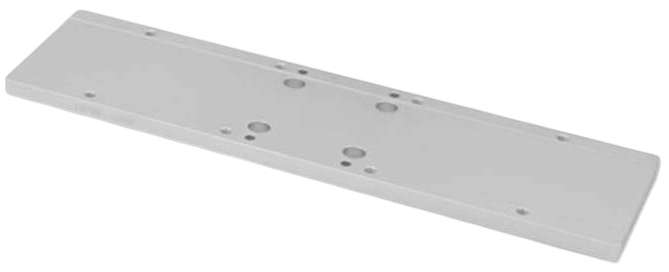

Монтажные пластины EM-LSS90Vx шириной 90 мм оснащены 8 резьбовыми отверстиями M6 и 4 потайными монтажными отверстиями M6. Они совместимы с моторизированными линейными трансляторами EM-LSS90-100C1, EM-LSS90-150C1 и EM-LSS90-200C1. Обычно используются для перекрёстной (вертикально-горизонтальной) установки двух моторизированных линейных трансляторов, позволяя собрать XY-осевую линейную систему перемещения.
| Параметр | Значение | Ед.измерения | ||
|---|---|---|---|---|
| Модель | EM-LSS90VB | EM-LSS90VC | EM-LSS90VD | |
| Материал | Алюминиевый сплав 6061-T6 | |||
| Обработка поверхности | Анодирование натурального цвета | |||
| Комплектация | Винты с внутренним шестигранником и цилиндрической головкой M6, цилиндрические штифты Ø5×10 мм | |||
| Тип монтажных отверстий |
Резьбовые отверстия M6, потайные отверстия M6 |
|||

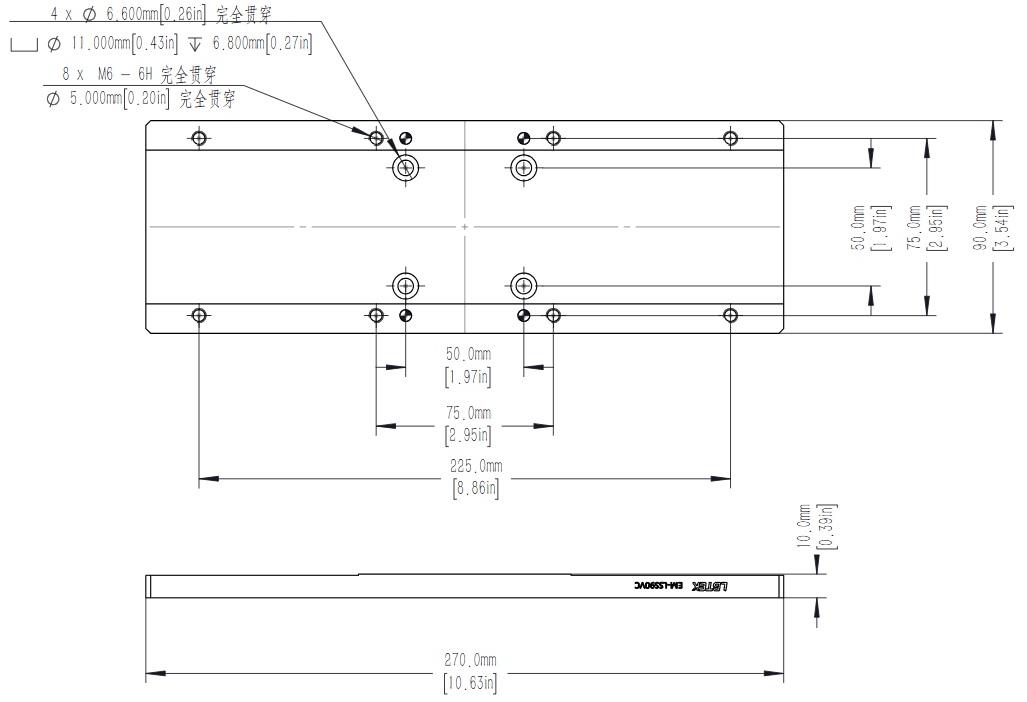

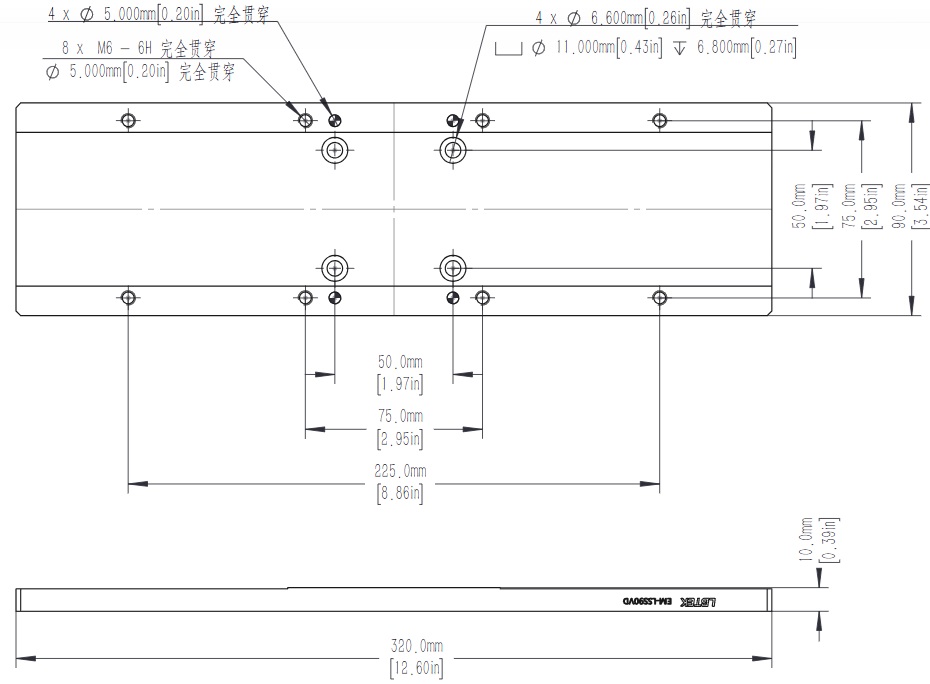

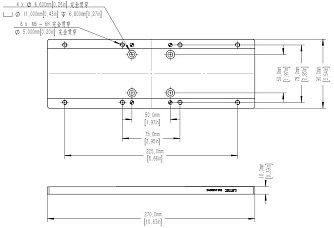

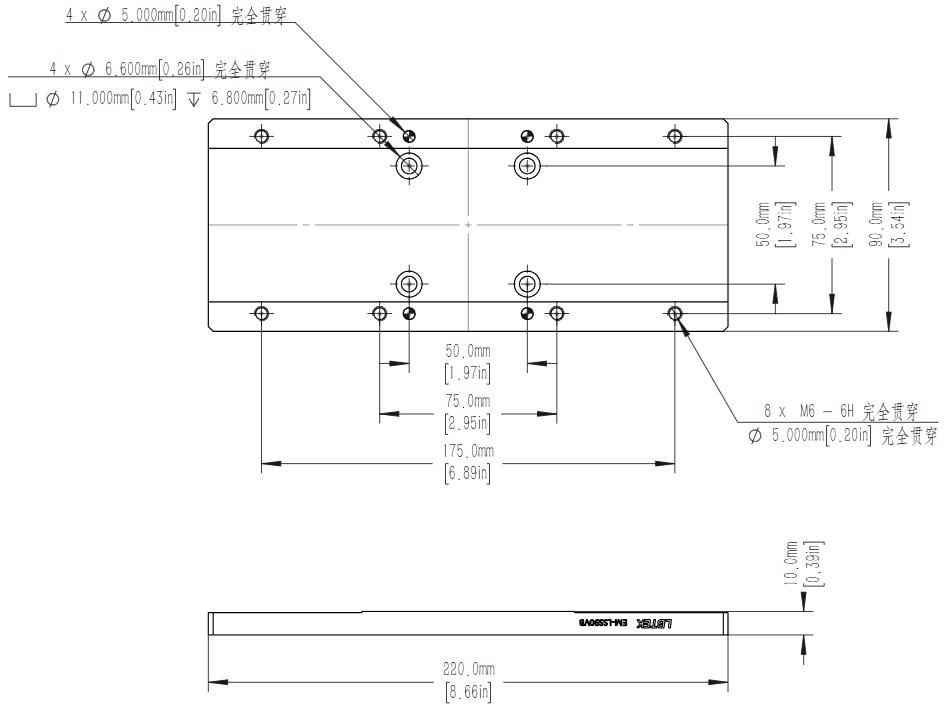

| Габаритные размеры | 220 × 90 × 10 | 270 × 90 × 10 | 320 × 90 ×10 | мм |
| Размер рабочей поверхности | 220 × 90 | 270 × 90 | 320 × 90 | мм |
