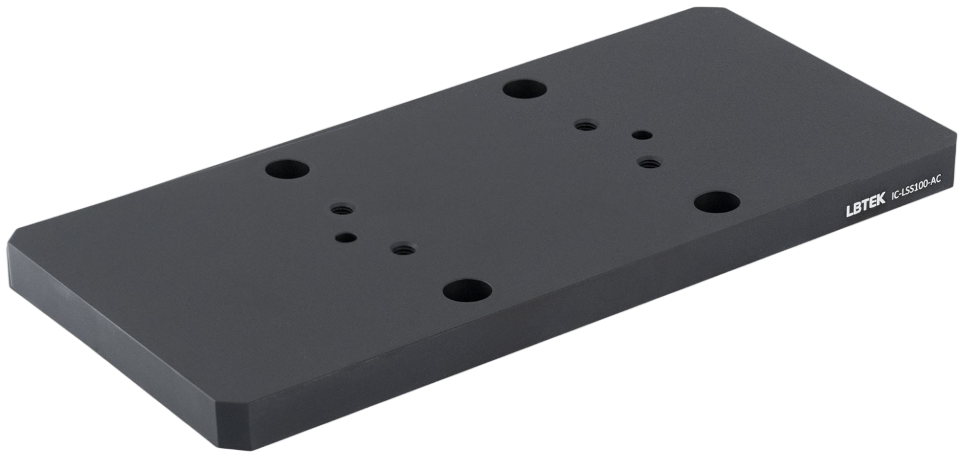

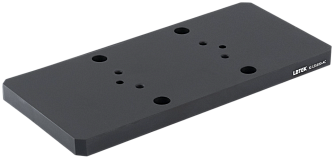

IC-LSS100-AC - монтажная пластина
- Возможность создания XY-осевой системы перемещения.
- Размер рабочей поверхности 215 × 100 мм.
- Поддержка как левосторонней, так и правосторонней конфигурации.
- В комплекте установочные штифты.
- Совместимость с транслятором IC-LSS100-100R1.
Производитель: LBTEK

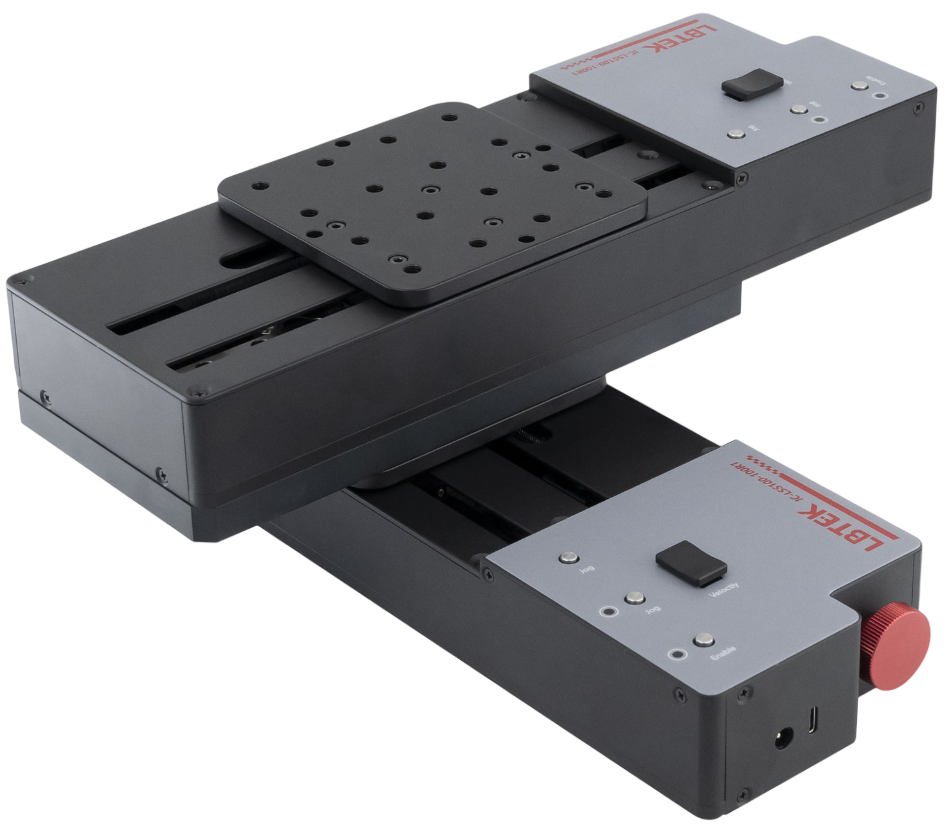

Монтажная пластина IC-LSS100-AC позволяет установить два моторизированных линейных транслятора со встроенным контроллером перпендикулярно друг другу, образуя XY-осевую систему перемещения. Входящие в комплект установочные штифты диаметром 5 мм обеспечивают точное позиционирование и ортогональность. Конструкция фиксируется с помощью винтов M6 через монтажные отверстия. Монтажная пластина подходит для сборки как левосторонней, так и правосторонней конфигурации.
| Параметр | Значение | Ед.измерения |
|---|---|---|
| Материал | 6061-T6 | |
| Обработка поверхности | Чёрное анодирование | |

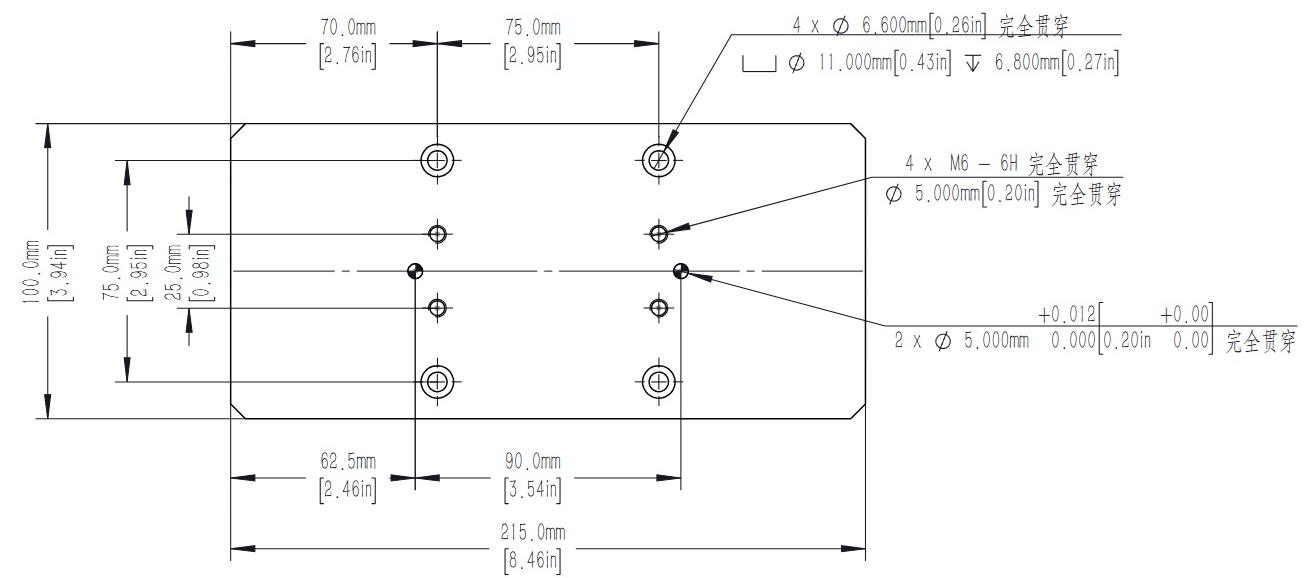

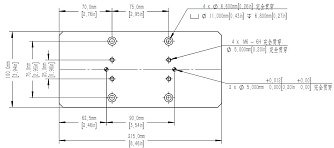

| Размер рабочей поверхности | 215 × 100 | мм |
| Тип винтов | M6 | |
| Диаметр штифтов | 5 | мм |
| Вес | 0,68 | кг |
IC-LSS100-AC - монтажная пластина 276.37(Kб)
