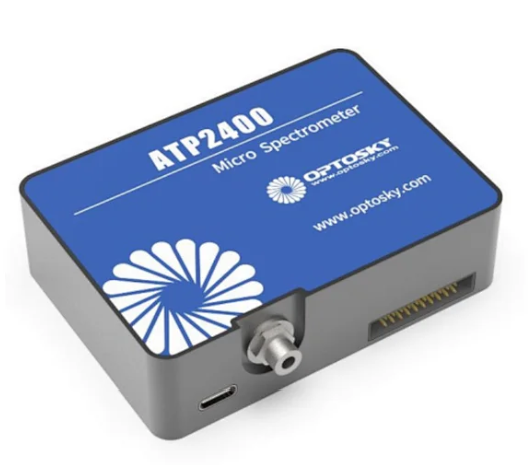

ATP2400 - компактный высокопроизводительный спектрометр
- Спектральный диапазон 190 -1180 нм.

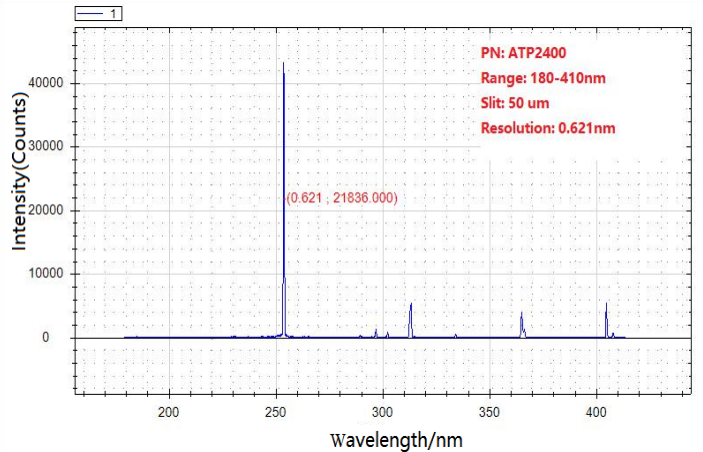

- Разрешение от 0,1 до 2 нм (зависит от щели и выбранного спектрального диапазона).
- Число пикселей 2048.
- Чувствительность сенсора 1300 В/люкс∙с.
- Темновой сигнал детектора 0,4 мВ (среднеквадратичное значение).
Спектрометр ATP2000P от OPTOSKY (КНР) разработан как аналог спектрометров USB 2000+ и HDX-XR от Ocean Insight. Приборы обладают высокой производительностью и поставляются с бесплатным программным обеспечением и комплектом разработчика SDK для различных языков программирования.
Спектрометр имеет встроенную схему управления импульсной ксеноновой лампой, высокочувствительную линейную матрицу CMOS и специально разработанную схему обработки сигнала с низким уровнем шума, благодаря чему достигается высокое отношение сигнал/шум (примерно в два раза выше, чем у конкурентов) и повышается точность измерений.
ATP2400 может принимать входной сигнал через оптический коннектор SMA905 или из свободного пространства. Передача спектральных данных производится через порты USB2.0 или RJ-45.
Спектрометр ATP2400 использует источник постоянного тока 5 В или USB источник питания, что позволяет использовать его в полевых условиях.
Основные характеристики:
- Миниатюрный, ультратонкий, легкий корпус.
- Разрешение 2048 пикселей.
- Схема обработки сигнала с ультранизким уровнем шума.
- Максимальный спектральный диапазон 190-1180 нм.
- Спектральное разрешение: 0,1-2 нм (в зависимости от спектрального диапазона, ширины щели).
- Время интегрирования от 1 мс до 65 с.
- Тип оптического разъема: SMA905 или свободное пространство.
- Интерфейс вывода данных: USB 2.0 или RJ-45.
- 20-PIN интерфейс для программирования устройства.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Детектор | |||
| Тип сенсора | Линейный сенсор CMOS |
|
|
| Спектральный диапазон |
180 – 1100 |
нм | |
| Разрешение | 2048 | пикселей | |
| Размер пикселя | 14 x 200 | мкм | |
| Емкость | 200 | ке- | |
| Темновой сигнал (среднеквадратичное значение) | 0,4 | мВ | |
| Чувствительность | 1300 | В/(лк*с) | |
| Оптические параметры | |||
| Диапазон длин волн |
180 – 1100 |
нм | |
| Разрешение |
от 0,1 до 2 |
нм | |
| Сигнал/шум |
> 450:1 |
|
|
| Динамический диапазон | 5000:1 |
|
|
| Конфигурация оптики | |||
| Конструкция | Перекрестная Черни-Тернера |
|
|
| Апертура | f/4 |
|
|
| Размер щели | 5,10, 25, 50, 100, 150, 200, другие размеры по запросу | мкм | |
| Тип оптического разъема | SMA905; фриспейс | ||
| Прочие характеристики |
|
||
| Время интегрирования | от 1 мс до 65 с |
|
|
| Интерфейс передачи данных | USB 2.0 |
|
|
|
Разрядность АЦП |
16 | бит | |
| Рабочее напряжение (DC) | 5 | В | |
| Рабочий ток | 250 | мА | |
| Рабочая температура | от -25 до 50 | °C | |
| Температура хранения | от -30 до 70 |
°C |
|
| Рабочая влажность | < 90 | % | |

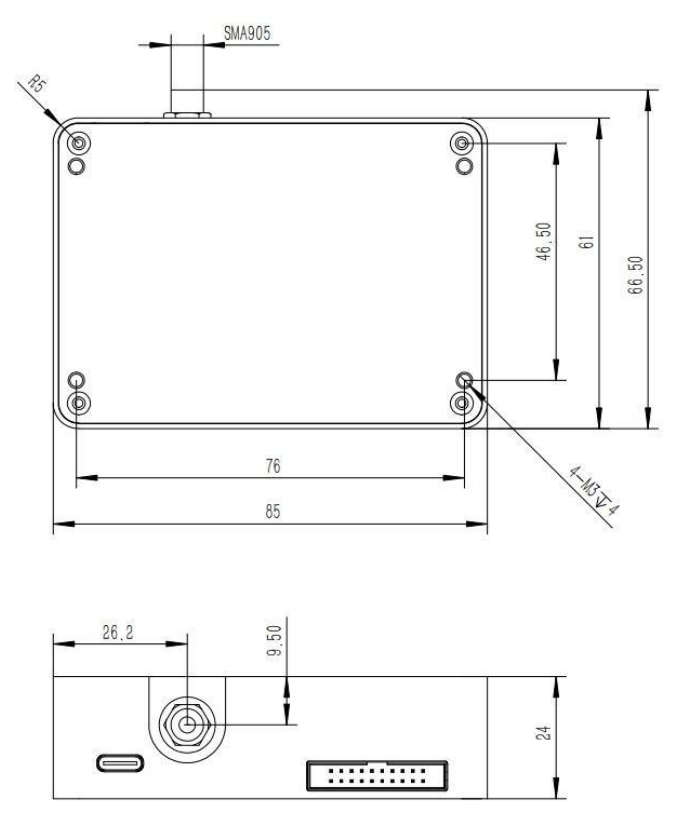

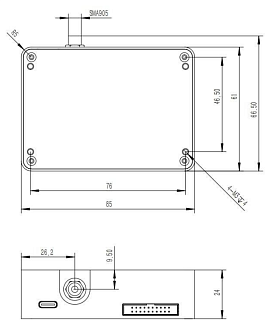

| Размеры |
85 x 61 x 25,8 |
мм3 | |
| Вес | 0,15 | кг | |
- Спектрофотометрические измерения LED (светодиодных) источников.
- Измерение спектров флуоресценции.
- Биохимический анализ.
- Измерение пропускания твердотельных образцов.
- Измерение отражения.
