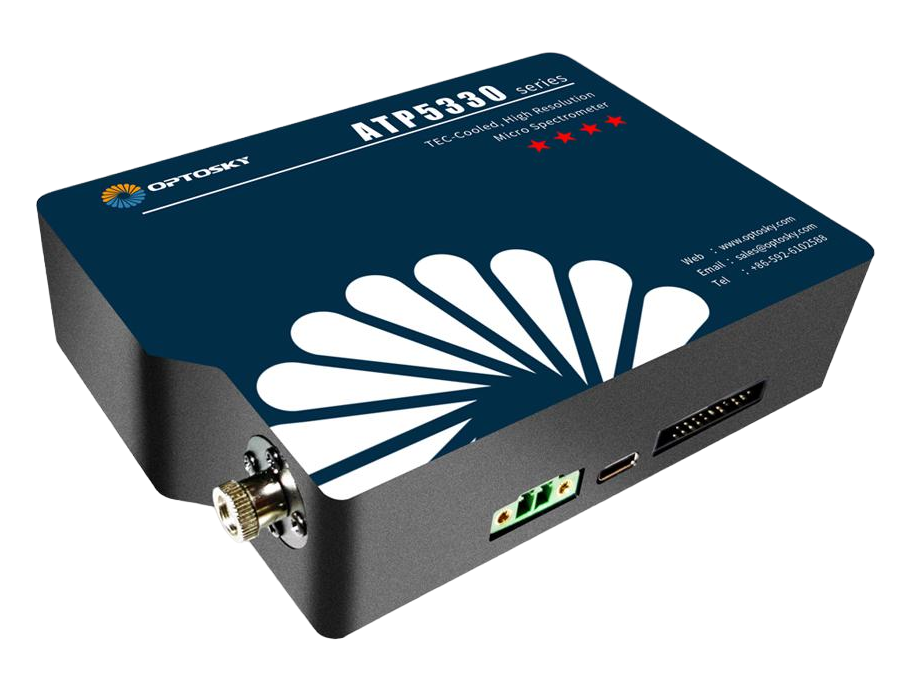

ATP5330 - охлаждаемый спектрометр M-конфигурации

ATP3330/5330 – серия сверхтонких охлаждаемых спектрометров высокого разрешения с охлаждаемой матрицей.
  • Спектральный диапазон 200-1100 нм.
  • Разрешение до 2 нм (зависит от щели и выбранного спектрального диапазона).
  • Число пикселей 2048 / 4096.
  • Чувствительность сенсора 1300 В/(лм*с).
  • Оптический дизайн: M-конфигурация Черни-Тернера.

Производитель:  OPTOSKY

Компактные спектрометры ATP3330/5330 от OPTOSKY (КНР) разработаны для научных задач в диапазоне спектра от 190 до 1100 нм, требующих сверхвысокого разрешения, высокой надежности и высокой скорости измерений. Разрешение спектрометра может достигать 0,04 нм (типичные значения для широкого диапазона длин волн: десятые доли нанометра).

Спектрометры оснащены линейной CCD-матрицей, имеющей низкие шумы и высокую квантовую эффективность. Спектрометр ATP3300 является неохлаждаемым прибором, тогда как модель ATP5330 имеет охлаждаемый до -5 °C детектор. Охлаждение позволяет увеличить динамический диапзаон и отношение сигнал-шум, а также расширить производительность детектора.

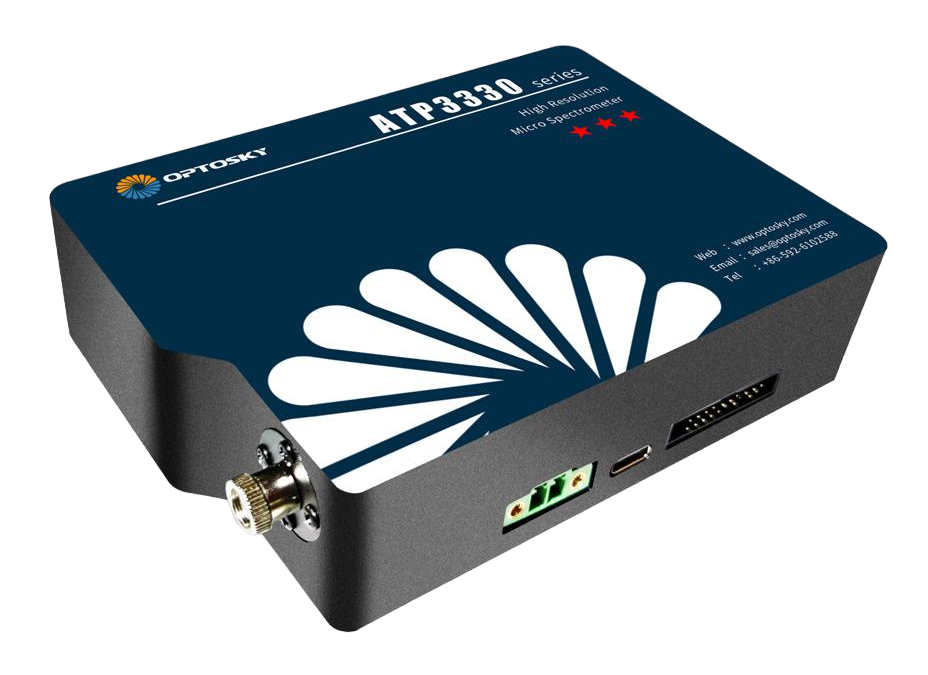

Приборы имеют волоконный входной разъем с SMA905 коннектором, опционально доступны FC разъем и фриспейс-адаптер. Спектрометры производится в двух конфигурациях: ATP3330 с разрешением детектора 2048 пикселей, ATP5330 с разрешением 4096 пикселей. В комплекте с каждым спектрометром идет кабель синхронизации UART.

Ключевые особенности:

  • Высокая чувствительность.
  • Пространственное азрешение 2048 или 4096 пикселей.
  • Разрешение по длине волны от 0,05 до 2 нм.

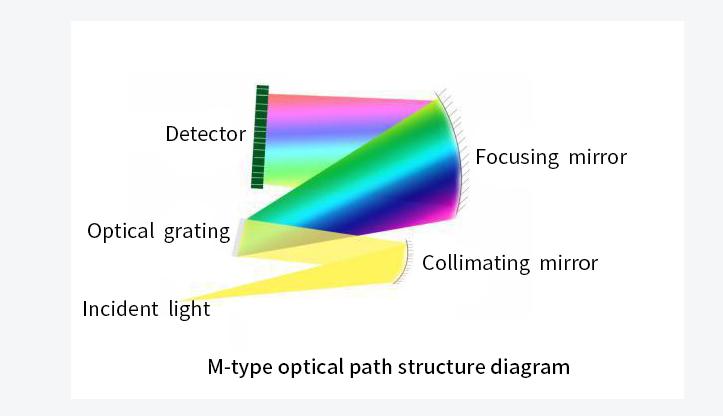

  • Оптическая схема: схема Черни-Тернера, M-типа.
  • Время интегрирования от 0,1 мс до 256 с.
  • Оптический разъем SMA905/FC (или другой по запросу).
  • Питание через USB.

Параметр Значение Ед. измерения
Детектор
Модель    Линейный CCD детектор

Диапазон 190 – 1100
нм
Разрешение 2048 или 4096 пикселей
Размер пикселя 14 x 200 мкм2
Темновой сигнал при 13°C 13 отсчетов
Чувствительность 1300 В/(лм·с)
Производительность
Диапазон длин волн Любой диапазон в 200 – 1100 (оптимально от 500)
нм
Разрешение от 0,05 до 2
нм
Динамический диапазон всей системы / единичного измерения 8.5 x 107 / 5000:1

Сигнал/шум > 600:1
Рабочая температура от -10 до 45 °C
Условия влажности    < 90 %
Оптические параметры
Конструкция Черни-Тернера, M-типа
Фокусное расстояние   75 мм
Размер щели
10, 25, 50, 100, 200 мкм
Тип оптического разъема   SMA905; фриспейс или FC по запросу
Прочие характеристики прибора
Время интегрирования от 10 мс до 65 c
Интерфейс передачи данных USB Type C
Разрядность АЦП
16 бит
Рабочее напряжение 5 В пост. тока
Рабочий ток 1,5 А
Температура хранения от -10 до 50 °C

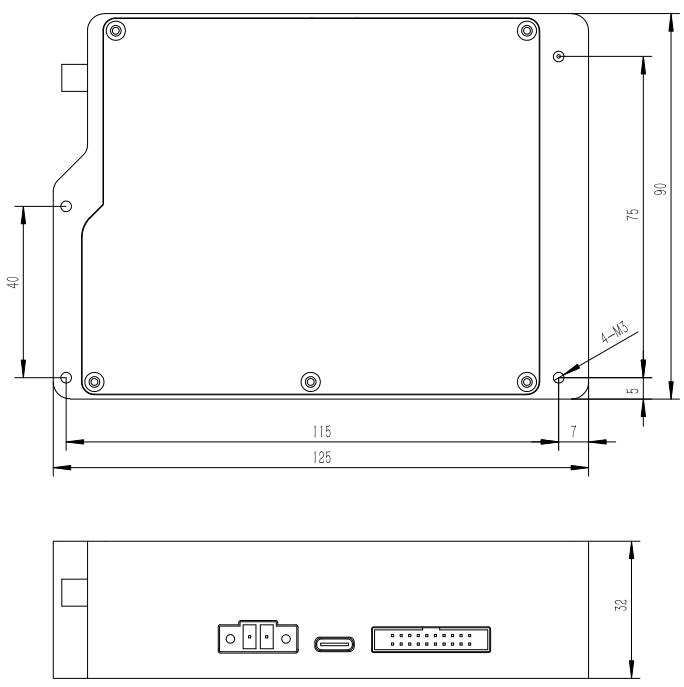

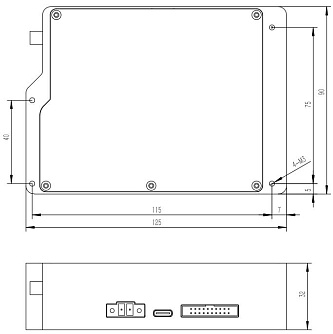

Размеры 125 x 90 x 32
мм3
Вес 670 г

  • Спектрофотометрия в малом объеме.
  • Спектрорадиометрия.
  • Эллипсометрия.
  • Анализ длины волны лазеров.
  • Измерение спектров пропускания и отражения твердых, жидких образцов.

Модель Описание
ATP5300 Охлаждаемый спектрометр M-конфигурации, разрешение 4096 пикселей, оптическая щель 50 мкм. Уточните диапазон длин волн при заказе: 200-400 нм, 500-850 нм, 200-1000 нм, 340-850 нм, 300-850 нм, др.
