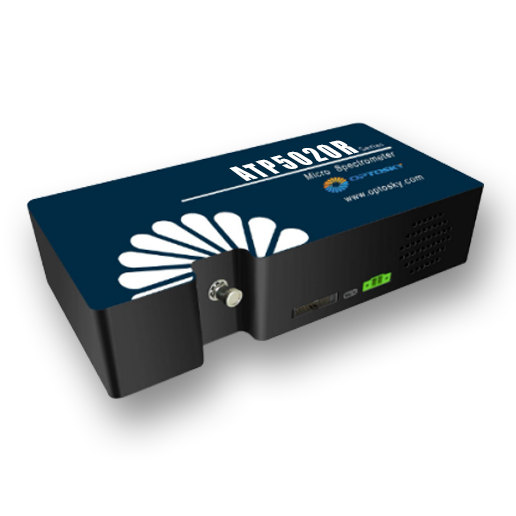

ATP5020 - высокочувствительный охлаждаемый спектрометр с высоким разрешением

ATP5020 – серия спектрометров нового поколения с охлаждаемым CCD сенсором Hamamtsu.
  • Спектральный диапазон 190-1100 нм.
  • Разрешение от 0,1 до 3 нм (зависит от щели и выбранного спектрального диапазона).
  • Число пикселей 2048.
  • Чувствительность сенсора 6,5 мкВ/e-.
  • Охлаждение до -10°C.

Производитель:  OPTOSKY

Спектрометры нового поколения ATP5020 от OPTOSKY (КНР) разработаны для научных исследований в диапазоне спектра от 180 до 1100 нм, требующих одновременно хорошей чувствительности и высокого разрешения по длине волны. Спектрометры оснащены охлаждаемым CCD-сенсором с технологией back-thinned, имеющим отличное соотношение сигнал-шум и низкие шумы до 3 отсчетов.

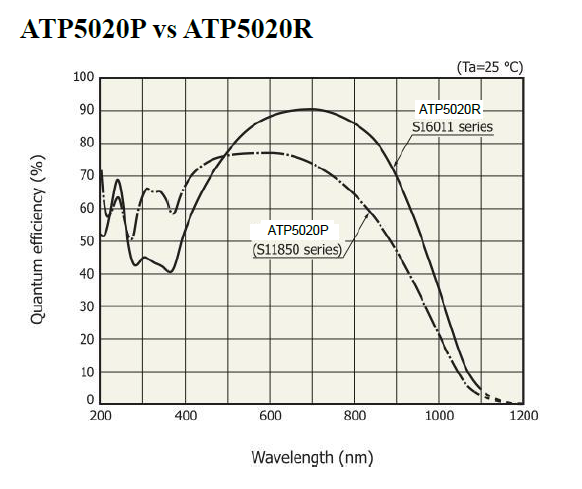

Приборы имеют волоконный входной разъем с SMA905 коннектором, опционально доступны FC разъем и фриспейс-адаптер. Спектрометры производится в двух конфигурациях: ATP5020P с усилением в УФ-области, ATP5020R с усилением в УФ-области.

Ключевые особенности:

  • Сверхнизкие шумы благодаря охлаждаемой до -10°C КМОП линейке.
  • Разрешение 2048 пикселей.
  • Чувствительность до 0,1 нм.
  • Оптическая схема: перекрестная схема Черни-Тернера.
  • КМОП (CMOS) детектор: разрешение 256*1 пикселей, размер пикселя 25*250 мкм.
  • Разрядность АЦП 18 бит.
  • Время интегрирования от 10 мс до 65 секунд.
  • Оптический разъем SMA905 (или другой по запросу).
  • Частота сканирования 570 кГц.
  • 20-пиновый разъем для внешней синхронизации и программного управления.
  • Высокоскоростной интерфейс USB 2.0 для подключения к ПК.
  • Питание 5 В, 2.3 А.

Параметр Значение Ед. измерения
Детектор
Модель    Back-thinned CCD: Hamamtsu S11850 / SS11850 нм
Диапазон 180 – 1180
нм
Разрешение 2048 пикселей
Размер пикселя 14 x 14 мкм2
Емкость 200 кe-
Чувствительность 6,5 мкВ/e-
Производительность
Диапазон длин волн 190 – 1100
нм
Разрешение от 0,1 до 3
нм
Сигнал/шум > 8000:1

Рабочая температура от -10 до 40 °C
Условия влажности    < 85 %
Оптические параметры
Конструкция Перекрестная Черни-Тернера
Апертура f/4
Фокусное расстояние   77,5 (вход); 111,6 (выход) мм
Размер щели
5, 10, 25, 50, 100, 150, 200 мкм
Тип оптического разъема   SMA905; фриспейс по запросу
Прочие характеристики прибора
Время интегрирования от 10 мс до 65 сек.
Интерфейс передачи данных USB 2.0
Разрядность АЦП
18 бит
Рабочее напряжение 5 В пост. тока
Рабочий ток < 2,3 А
Температура хранения от -20 до 70 °C

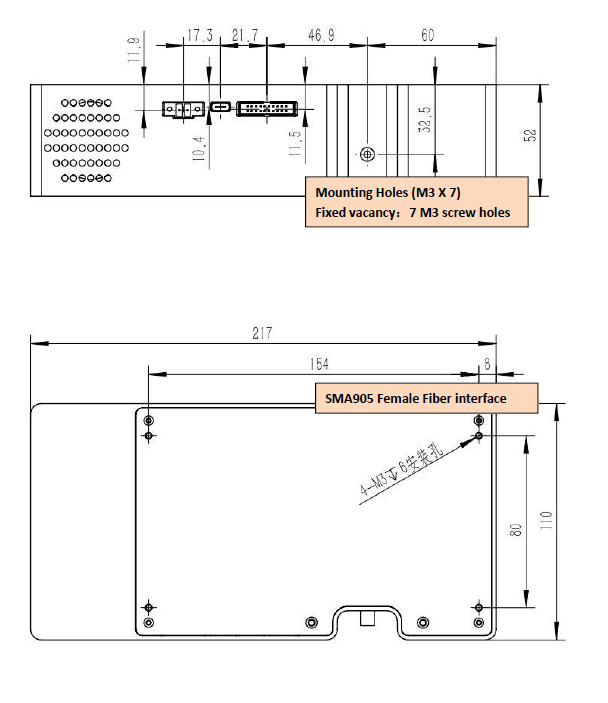

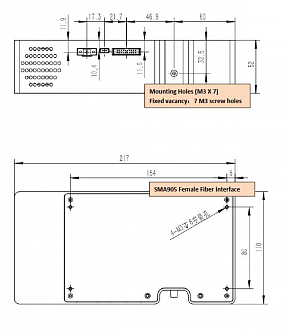

Размеры 170 x 110 x 52
мм3
Вес 1,3 кг

  • Рамановская спектроскопия для научных и прикладных задач.
  • Сортировка продуктов питания.
  • Спектрофотометрия в малом объеме.
  • Измерение спектров отражения, пропускания, поглощения различных орбазцов.
  • Детектирование слабого сигнала флуоресценции в научных и прикладных задачах.


Модель Описание
ATP5020P-200-400 Высокочувствительный спектрометр, диапазон 200-400 нм. Усиление в УФ области до 500 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 10 мкм).
ATP5020P-200-850 Высокочувствительный спектрометр, диапазон 200-850 нм. Усиление в УФ области до 500 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 10 мкм).
ATP5020P-200-1000 Высокочувствительный спектрометр, диапазон 200-1000 нм. Усиление в УФ области до 500 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 10 мкм).
ATP5020P-340-850 Высокочувствительный спектрометр, диапазон 340-850 нм. Усиление в УФ области до 500 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 10 мкм).
ATP5020P-600-1100 Высокочувствительный спектрометр, диапазон 600-1100 нм. Усиление в УФ области до 500 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 10 мкм).
ATP5020R-200-400 Высокочувствительный спектрометр, диапазон 200-400 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 10 мкм).
ATP5020R-200-850 Высокочувствительный спектрометр, диапазон 200-850 нм. Усиление в ИК области > 500 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 10 мкм).
ATP5020R-200-1000 Высокочувствительный спектрометр, диапазон 200-1000 нм. Усиление в ИК области > 500 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 10 мкм).
ATP5020R-340-850 Высокочувствительный спектрометр, диапазон 340-850 нм. Усиление в ИК области > 500 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 10 мкм).
ATP5020R-600-1100 Высокочувствительный спектрометр, диапазон 600-1100 нм. Усиление в ИК области > 500 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 10 мкм).
