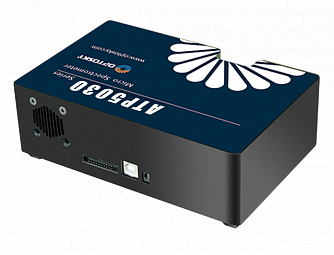

ATP5030/5034 - высокочувствительный охлаждаемый спектрометр

ATP5030/5034 – серия спектрометров с термоэлектрически охлаждаемым до -5°С CCD линейным детектором и оптической схемой Черни-Тернера M-типа.
  • Спектральный диапазон 200-1100 нм.
  • Разрешение от 0,07 до 3 нм (зависит от щели и выбранного спектрального диапазона).
  • Число пикселей 2048 или 4096.
  • Чувствительность сенсора 1300 В/(лм·с).
  • Охлаждение до -5°C.

Производитель:  OPTOSKY
Узнать цену

Спектрометры ATP5030/5034 от OPTOSKY (КНР) разработаны для научных исследований в диапазоне спектра от 200 до 1100 нм, требующих одновременно хорошей чувствительности и высокого разрешения до 0,05 нм. Спектрометры оснащены охлаждаемым CCD-сенсором, имеющим отличное соотношение сигнал-шум, широкий динамический диапазон и низкие значения шумов и темнового тока.

Приборы имеют волоконный входной разъем с SMA905 коннектором, опционально доступны FC разъем и фриспейс-адаптер. Спектрометры производится в трех конфигурациях: ATP5030 с разрешением детектора 2048 пикселей, ATP5034 с разрешением 4096 пикселей и ATP5030P с детектором 2048 пикселей, имеющим обратную засветку.

Ключевые особенности:

  • Сверхнизкие шумы благодаря охлаждаемой до -5°C CCD линейкой.
  • Спектральное разрешение до 0,07 нм.
  • Разрешение 2048 или 4096 пикселей.
  • Чувствительность до 0,05 нм.
  • Оптическая схема: не перекрестная M-образная схема Черни-Тернера.
  • Разрядность АЦП 16 бит.
  • Время интегрирования от 0,1 мс до 256 с.
  • Оптический разъем SMA905 (или другой по запросу).
  • 20-пиновый разъем для внешней синхронизации и программного управления.
  • Интерфейс USB Type C для подключения к ПК.
  • Питание 5 В, 1.5 А.

Параметр Значение Ед. измерения
Детектор
Модель    Back-thinned linear CCD detector / linear CCD detector
Диапазон 200 – 1180
 нм
Разрешение 2048 или 4096 пикселей
Размер пикселя 14 x 200 мкм2
Темновой сигнал при температуре 13°C 13 отсчетов
Чувствительность 1300 В/(лм·с)
Производительность
Диапазон длин волн 200 – 1100
 нм
Разрешение от 0,07 до 3
 нм
Сигнал/шум > 600:1
Динамический диапазон системы / единичного измерения 8.5 x 107 / 2000:1
Уровень рассеянного света на 600 нм / 435 нм < 0,05 / < 0,09 %
Рабочая температура от -25 до 50 °C
Условия влажности    < 90 %
Оптические параметры
Конструкция Черни-Тернера M-типа (неперекрестная)
Фокусное расстояние   75 мм
Размер щели
50 gпо умолчанию (10, 25, 100, 150, 200 по запросу) мкм
Тип оптического разъема   SMA905; фриспейс/FC по запросу
Прочие характеристики прибора
Время интегрирования от 0,1 мс до 256 с
Интерфейс передачи данных USB Type-C
Разрядность АЦП
 16 бит
Рабочее напряжение 5 В пост. тока
Рабочий ток < 3 А
Температура хранения от -30 до 70 °C
Размеры 135 x 99 x 46
 мм3
Вес 0,5 кг

  • Рамановская спектроскопия для научных и прикладных задач.
  • Лазерная эмиссионная спектроскопия.
  • Мониторинг длины волны лазерных источников и светодиодов.
  • Анализ качества воды.
  • Анализ газовых потов.
  • Сортировка продуктов питания.
  • Спектрофотометрический анализ.
  • Измерение спектров отражения, пропускания, поглощения различных образцов.

Модель Описание
ATP5030-200-400 Высокочувствительный спектрометр, охлаждение до -5°C, диапазон 200-400 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 50 мкм). Разрешение 2048 пикселей.
ATP5030-200-850 Высокочувствительный спектрометр, охлаждение до -5°C, диапазон 200-850 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 50 мкм). Разрешение 2048 пикселей.
ATP5030-200-1000 Высокочувствительный спектрометр, охлаждение до -5°C, диапазон 200-1000 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 50 мкм). Разрешение 2048 пикселей.
ATP5030-340-850 Высокочувствительный спектрометр, охлаждение до -5°C, диапазон 340-850 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 50 мкм). Разрешение 2048 пикселей.
ATP5030-600-1100 Высокочувствительный спектрометр, охлаждение до -5°C, диапазон 600-1100 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 50 мкм). Разрешение 2048 пикселей.
ATP5034-200-400 Высокочувствительный спектрометр, охлаждение до -5°C, диапазон 200-400 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 50 мкм). Разрешение 4096 пикселей.
ATP5034-200-850 Высокочувствительный спектрометр, охлаждение до -5°C, диапазон 200-850 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 50 мкм). Разрешение 4096 пикселей.
ATP5034-200-1000 Высокочувствительный спектрометр, охлаждение до -5°C, диапазон 200-1000 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 50 мкм). Разрешение 4096 пикселей.
ATP5034-340-850 Высокочувствительный спектрометр, охлаждение до -5°C, диапазон 340-850 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 50 мкм). Разрешение 4096 пикселей.
ATP5034-600-1100 Высокочувствительный спектрометр, охлаждение до -5°C, диапазон 600-1100 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 50 мкм). Разрешение 4096 пикселей.
ATP5030P-200-400 Высокочувствительный спектрометр, охлаждение до -5°C, диапазон 200-400 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 50 мкм). Разрешение 2048 пикселей. Детектор с обратной засветкой (просветленного типа).
ATP5030P-200-850 Высокочувствительный спектрометр, охлаждение до -5°C, диапазон 200-850 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 50 мкм). Разрешение 2048 пикселей. Детектор с обратной засветкой (просветленного типа).
ATP5030P-200-1000 Высокочувствительный спектрометр, охлаждение до -5°C, диапазон 200-1000 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 50 мкм). Разрешение 2048 пикселей. Детектор с обратной засветкой (просветленного типа).
ATP5030P-340-850 Высокочувствительный спектрометр, охлаждение до -5°C, диапазон 340-850 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 50 мкм). Разрешение 2048 пикселей. Детектор с обратной засветкой (просветленного типа).
ATP5030P-600-1100 Высокочувствительный спектрометр, охлаждение до -5°C, диапазон 600-1100 нм. Уточните ширину оптической щели при заказе: 10/ 25/ 50/ 100/ 200 мкм (значение по умолчанию: 50 мкм). Разрешение 2048 пикселей. Детектор с обратной засветкой (просветленного типа).
