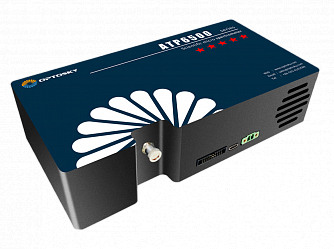

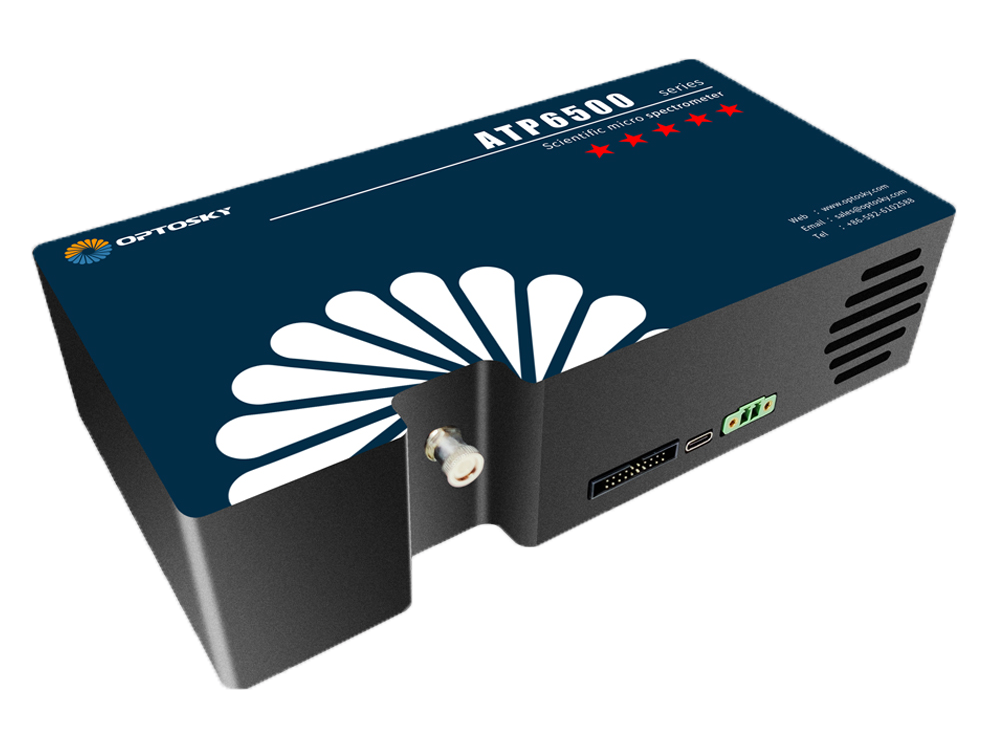

ATP6500 - высокочувствительный охлаждаемый до -20°C спектрометр с высоким разрешением
- Спектральный диапазон 180-1100 нм.
- Разрешение от 0,1 до 3 нм (зависит от щели и выбранного спектрального диапазона).
- Разрешение 1044 x 64.
- Динамический диапазон > 75000:1.
- Охлаждение до -20°C.
Спектрометры серии ATP6500 от OPTOSKY (КНР) продолжают серию высокочувствительных приборов ATP5020, но предлагают усовершенствованный вариант детектора: CCD-матрицу с глубоким охлаждением до -20°C и широким динамическим диапазоном.

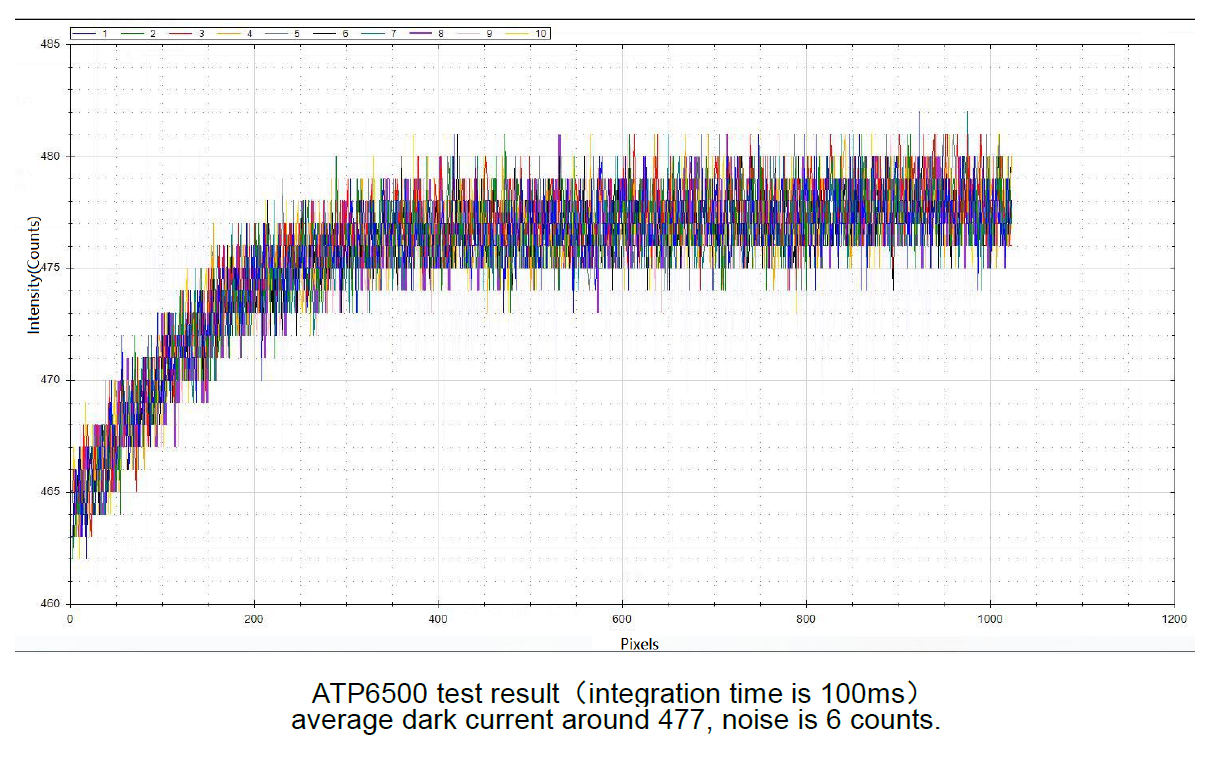

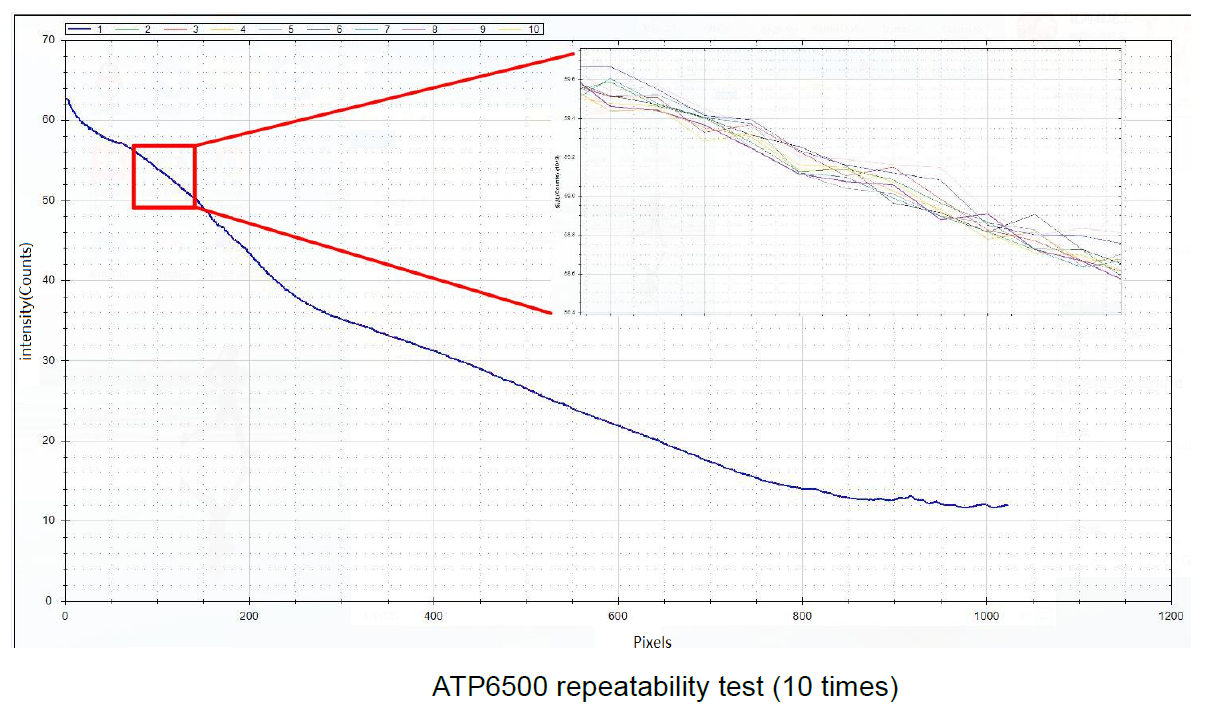

Отношение сигнал/шум для детектора, используемого в спектрометрах ATP6500, в 2 раза выше, чем для стандартных спектрмоетров. Кроме того, приборы серии позволяют проводить стабильные во времени измерения с низкими шумами, что обеспечивает высокую точность и прецизионность экспериментальных данных.
Приборы имеют волоконный входной разъем с SMA905 коннектором, опционально доступны FC разъем и фриспейс-адаптер. Спектрометры производится в двух конфигурациях: ATP5020P с усилением в УФ-области, ATP5020R с усилением в УФ-области.
Ключевые особенности:
- Сверхнизкие шумы благодаря охлаждаемой до -20°C CCD матрице.
- Разрешение 1044 x 64 пикселей.
- Чувствительность до 0,01 нм.
- Оптическая схема: перекрестная схема Черни-Тернера.
- Сверхвысокий динамический диапазон.
- Сверхнизкий "эффект эталона".
- Спектральное разрешение от 0,05 до 3 нм.
- Разрядность АЦП 18 бит.
- Время интегрирования от 8 мкс до 60 мин.
- Оптический разъем SMA905 (или другой по запросу).
- Частота сканирования 570 кГц.
- 20-пиновый разъем для внешней синхронизации и программного управления.
- Высокоскоростной интерфейс USB 2.0 для подключения к ПК.
- Питание 5 В, 3 А.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Детектор | |||
| Модель | Back-thinned CCD с охлаждением до -20°C | нм | |
| Диапазон |
180 – 1100 |
нм | |
| Разрешение | 1044 x 64 | пикселей | |
| Размер пикселя | 24 x 24 | мкм2 | |
| Емкость | 600 | кe- | |
| Чувствительность | 2,2 | мкВ/e- | |
| Производительность | |||
| Диапазон длин волн |
200 – 1100 |
нм | |
| Разрешение |
от 0,05 до 3 |
нм | |
| Сигнал/шум |
> 1000:1 |
|
|
| Динамический диапазон |
> 75000:1 |
||
| Рабочая температура | от -10 до 50 | °C | |
| Условия влажности | < 90 | % | |
| Оптические параметры | |||
| Конструкция | Перекрестная Черни-Тернера | ||
| Апертура | f/4 |
|
|
| Фокусное расстояние | 98 (вход); 107 (выход) | мм | |
| Размер щели |
|
5, 10, 25, 50, 100, 150, 200 | мкм |
| Тип оптического разъема | SMA905; фриспейс по запросу | ||
| Прочие характеристики прибора | |||
| Время интегрирования | от 8 мс до 60 мин. | ||
| Интерфейс передачи данных | USB 2.0 |
|
|
|
Разрядность АЦП |
18 | бит | |
| Рабочее напряжение | 5 | В пост. тока | |
| Рабочий ток | < 3 | А | |
| Температура хранения | от -20 до 70 |
°C |
|
| Размеры |
217 x 110 x 52 |
мм3 | |
| Вес | 0,97 | кг | |
- Рамановская спектроскопия для научных и прикладных задач.
- Биологические задачи.
- Быстрая спектрофотометрия.
- Измерение спектров отражения, пропускания, поглощения различных орбазцов.
- Детектирование слабого сигнала флуоресценции в научных и прикладных задачах.
