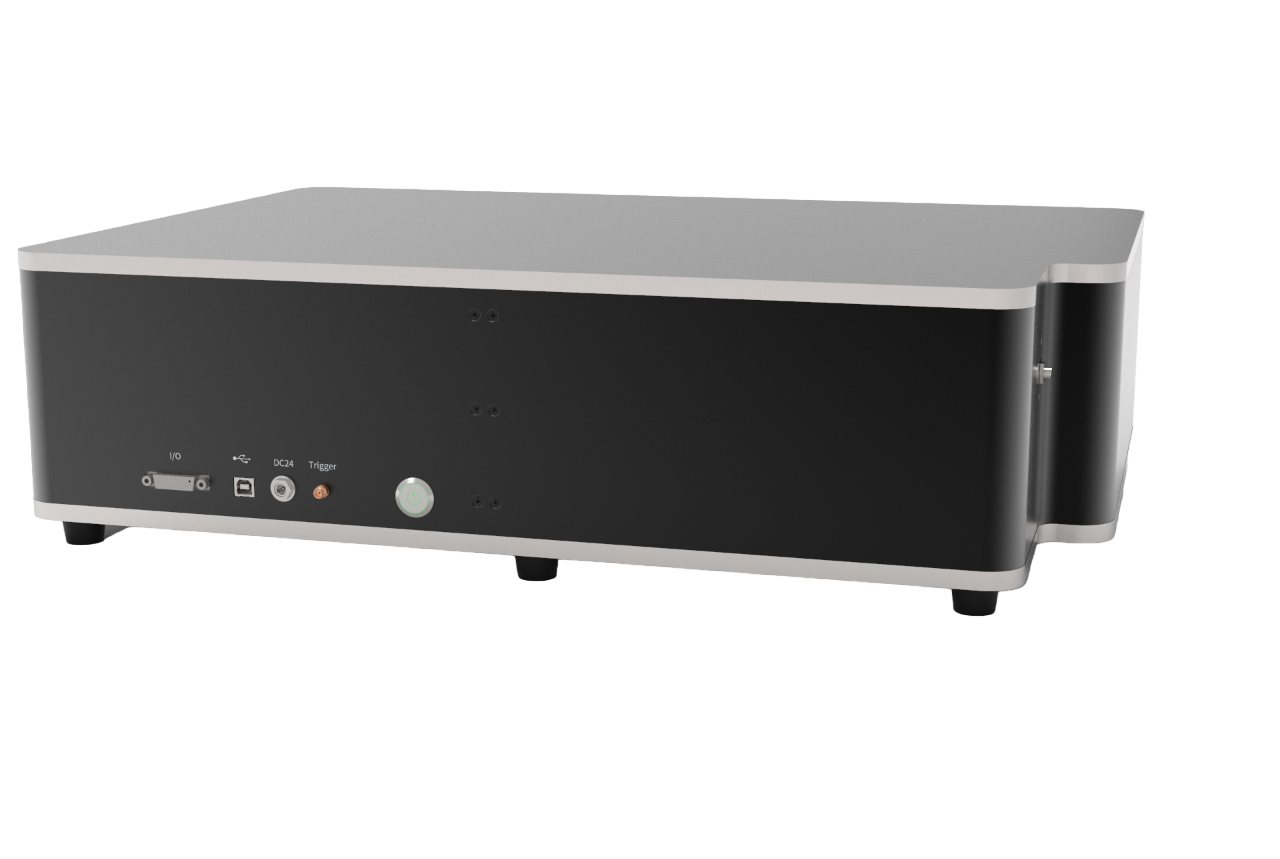

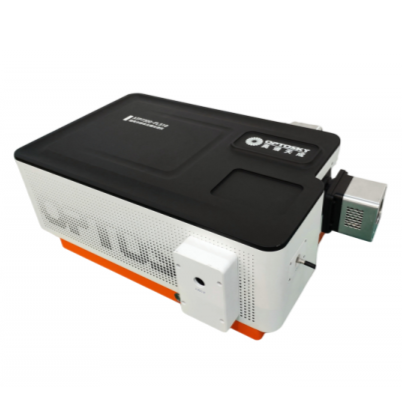

ATP7330 - решетчатый спектрометр со сверхвысоким разрешением
- Спектральный диапазон 180 нм - 2500 нм (под заказ, в зависимости от детектора).
- Разрешение до 5 нм.
- Фокусное расстояние 210 / 350 / 510 / 810 нм.
- Обратная линейная дисперсия: до 1 нм/мм.
ATP7330 — серия спектрометров сверхвысокого разрешения, разработанных Optosky на базе 20-летнего опыта разработки инструментов для спектроскопических задач. Приборы серии оснащены отражающими дифракционными решетами, которую удобно заменять. Турель с решетками управляется программным обеспечением, с помощью которого можно точно повернуть решетку и выставить необходимую длину волны.
В системах ATP7330 используется оптимизированная оптическая система для обеспечения высокого разрешения. Уникальная конструкция спектрометров обеспечивает возможность одновременной мультиволоконной визуализации без аберраций. Спектрометры ATP7330 могут быть поставлены в различных конфигурациях: пользователь может выбрать тип ввода излучения, а также использовать прибор как с одноточечными, так и с матричными детекторами.
Серия представлена четырьмя моделями с различным фокусным расстоянием: 210, 350, 510 и 810 мм. В отличие от призменных спектрометров или спектрометров с пропускающей решеткой, для моделей ATP7330 доступны различные диапазоны длин волн от ультрафиолетовой области до дальнего ИК диапазона. Выбирая соответствующую решетку из большого набора доступных решеток, вы получаете большую свободу в выборе рабочего диапазона и разрешения.
Приборы ATP7330 доступны с двумя типами ввода излучения: оптический разъем SMA905 или пространственный ввод.
Данные передаются на компьютер через порт USB 2.0 или UART. Прибор требует питания 12 В постоянного тока и поставляется с удобным программным обеспечением.
Ключевые особенности:
- Сверхвысокое разрешение, до 0,01 нм.
- Четыре различных фокусных расстояния на выбор: 210, 350, 510, 810 мм.
- Диапазон длин волн: любой в 150 нм - 25 мкм (смотреть вкладку "Характеристики").
- Турель на 3 решетки: 90, 150, 300, 400, 500, 600, 900, 1200, 1800, 2400, 3600 штр/мм.
- Автоматическая калибровка турели.
- Источник питания: 12 В постоянного тока при <4 А.
- Глубина АЦП: 18 бит (выход 16 бит).
- Несколько оптических входных интерфейсов на выбор: оптоволоконный интерфейс SM905 или free-space ввод.
- Двойной выход с двумя сконфигурированными ПЗС (ПЗС Si и ПЗС InGaAs);
- Перекрестная схема Черни-Тернера и схема калибровки тороидальной аберрации;
- Управление прибором (смена решетки, сканирование длины волны и т. д.) полностью осуществляется в ПО.
- Интерфейс вывода данных: USB2.0 и UART;
- 15-контактный интерфейс для расширений.
- Внешняя синхронизация с помощью SMA разъема.
Параметры производительности для моделей диапазона 180-2500 нм:
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Детектор | |||
| Модель | TE-охлаждаемый CCD/sCMOS детектор / TE-охлаждаемый InGaAs детектор, охлаждение жидким азотом до -40°C |
|
|
| Диапазон |
180 – 2500 |
нм | |
| Разрешение | CCD: 2048, SWIR InGaAs CCD: 512, 1024 | пикселей | |
| Производительность | |||
| Диапазон длин волн | по запросу в пределах 180-2500 нм |
|
|
| Разрешение |
от 10 пм до 5 нм (зависит от выбранного фокусного расстояния, ширины щели, спектрального диапазона) |
|
|
| Динамический диапазон |
sCMOS, CCD: >1400; SWIR InGaAs: >10000 |
|
|
| Рабочая температура | от -20 до 45 | °C | |
| Условия влажности | < 90 | % | |
| Оптические параметры | |||
| Конструкция | Ассиметричная Черни-Тернера | ||
| Угол решетки | 0,36 | мрад | |
| Апертура | От f/9.7 до f/3.5 |
|
|
| Фокусное расстояние | 210 / 350 / 510 / 760 | мм | |
| Размер щели |
|
5, 10, 25, 50, 100, 150, 200 | мкм |
| Тип оптического разъема | SMA905; фриспейс | ||
| Прочие характеристики прибора | |||
| Время интегрирования | от 10 мкс до 1,3 ч | ||
| Интерфейс передачи данных | USB 2.0 |
|
|
|
Разрядность АЦП |
18 | бит | |
| Рабочее напряжение | 12 | В пост. тока | |
| Рабочий ток | < 4 | А | |
| Температура хранения | от -20 до 45 |
°C |
|
| Размеры |
600 x 400 x 155 |
мм3 | |
| Вес | От 15 до 45 (в зависимости от модели) | кг | |
- Рамановская спектроскопия для научных и прикладных задач.
- Анализ длины волны лазеров.
- Фотолюминесцентная спектроскопия.
- Спектрорадиометрия.
- Измерение спектров отражения, пропускания, поглощения различных образцов.
- LIBS.
Доступные конфигурации в зависимости от фокусного расстояния:
| Артикул | Фокусное расстояние | Апертура | Разрешение (ФЭУ) | Разрешение (CCD) | Величина обратной линейной дисперсии |
|---|---|---|---|---|---|
| ATP7330-FL210 | 210 мм | f/3.5 | 0,4 нм | 0,4 нм | 4,17 нм/мм |
| ATP7330-FL350 | 350 мм | f/4.2 | 0,1 нм | 0,14 нм | 2,38 нм/м |
| ATP7330-FL510 | 510 мм | f/6.5 | 0,07 нм | 0,09 нм | 1,65 нм/мм |
| ATP7330-FL760 | 760 мм | f/9.7 | 0,04 нм | 0,05 нм | 1,03 нм/мм |
Доступные решетки:

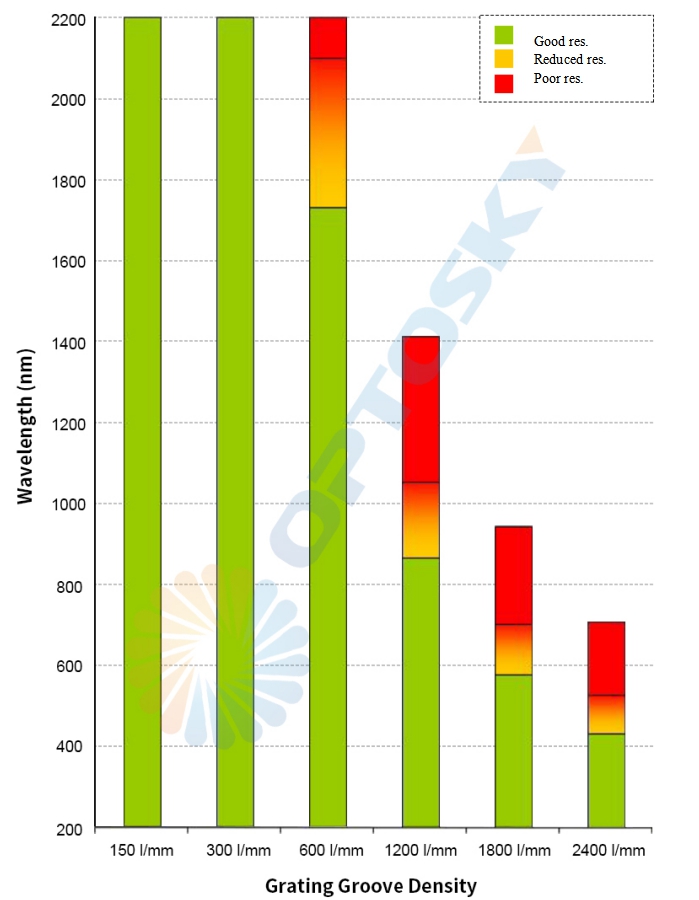

Плотность штрихов на выбор: 150, 300, 400, 500, 600, 900, 1200, 1800, 2400, 3600 штр/мм.Диапазон дилнв волн: по заказу, в зависимости от используемого детектора.
Доступные детекторы:
| Спектральный диапазон | Модель | Тип детектора | Материал | Диапазон спектрального отклика | Число пикселей | Охлаждение |
|---|---|---|---|---|---|---|
| <1100 нм | ATP-S1 | Охлаждаемый CCD массив с задней засветкой | Si | 150-1100 нм | 2048 x 64 | -20 |
| ATP-S2 | CCD массив с задней засветкой с глубоким охлаждением | Si | 2048 x 264 | -70 | ||
| ATP-S3 | EMCCD массив с глубоким охлаждением | Si | 1600 x 200 | -100 | ||
| ATP-S4 | Одноэлементный кремниевый детектор | Si | 1 x 1 | -10 | ||
| ATP-S5 | Охлаждаемый до сверхнизких температур CCD сенсор | Si | 2048 x 264 | -130 | ||
| ATP-S6 | Охлаждаемый жидким азотом CCD сенсор | Si | 2048 x 264 | -190 | ||
| 900-2500 нм | ATP-S7 | Охлаждаемый линейный InGaAs CCD сенсор | InGaAs J11 | 900-1700 нм | 512 x 1 | |
| ATP-S8 | Охлаждаемый линейный InGaAs CCD сенсор | InGaAs J11 | 900-2500 нм | 512 x 1 | -20 | |
| ATP-S9 | Единичный InGaAs детектор | InGaAs J11 | 900-1700 нм | 1 | -20 | |
| ATP-S10 | Единичный InGaAs детектор | InGaAs J11 | 900-2500 нм | 1 | -20 | |
| >2,5 мкм | ATP-S11 | Единичный PbS детектор | PbS | 1-3 мкм | 1 | -20 |
| ATP-S12 | Охлаждаемый линейный массив PbS детекторов | PbS | 256 x 1 | -20 | ||
| ATP-S13 | Охлаждаемый единичный пироэлектрический детектор | Пироэлектрик | 1-25 мкм | 1 | -20 | |
| ATP-S14 | Охлаждаемый линейный массив пироэлектрических датчиков | Пироэлектрик | 256 x 1 | -20 |
