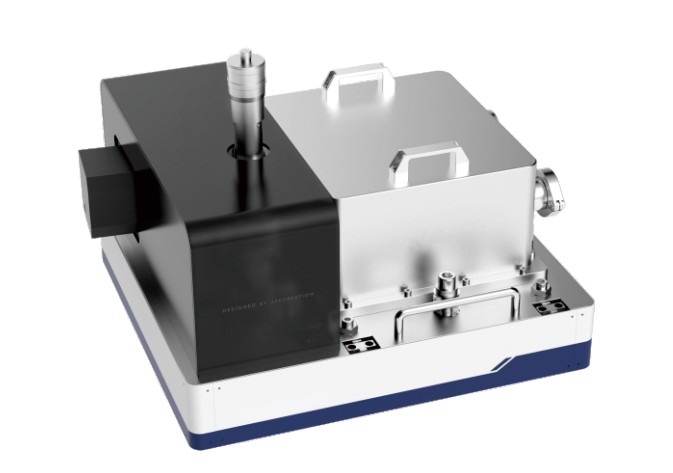

VUV-100 - компактные спектрометры глубокого УФ диапазона

VUV-100 – серия компактных спектрометров, предназначенных для работы в глубоком УФ и мягком рентгеновском диапазонах.
  • Спектральный диапазон: 115 – 400 нм.
  • Спектральное разрешение: до 1 нм.
  • Точность длины волны: ± 0,05 нм.
  • Фокусное расстояние: 270 мм.
  • Ширина щели: от 5 до 300 мкм.

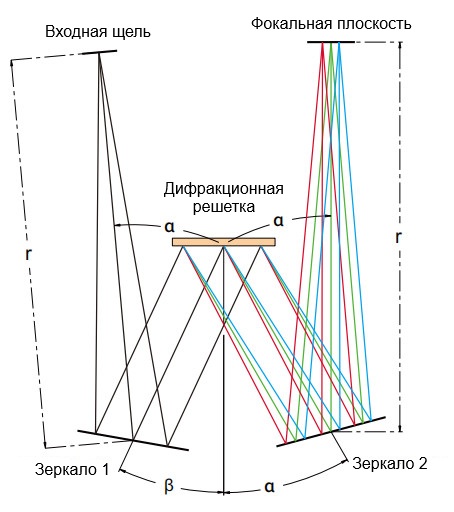

Спектрометры мягкого рентгеновского диапазона VUV-100 построены по классической схеме Черни-Тернера с дифракционной решеткой и парой зеркал. Внутреннее пространство приборов откачивается до давления 10-3 Па.

Серия представлена 7 моделями, отличающимися диапазоном длин волн, линейной дисперсией и плотностью штрихов дифракционной решетки.


Ключевые особенности:
  • Компактный размер.
  • ПЗС (CCD) детектор.
  • Спектральный диапазон от 115 до 400 нм.
  • Регулируемая ширина оптической щели от 5 до 300 мкм.
  • Светосила: f / 4.
  • Доступно исполнение для высокого вакуума (HV).

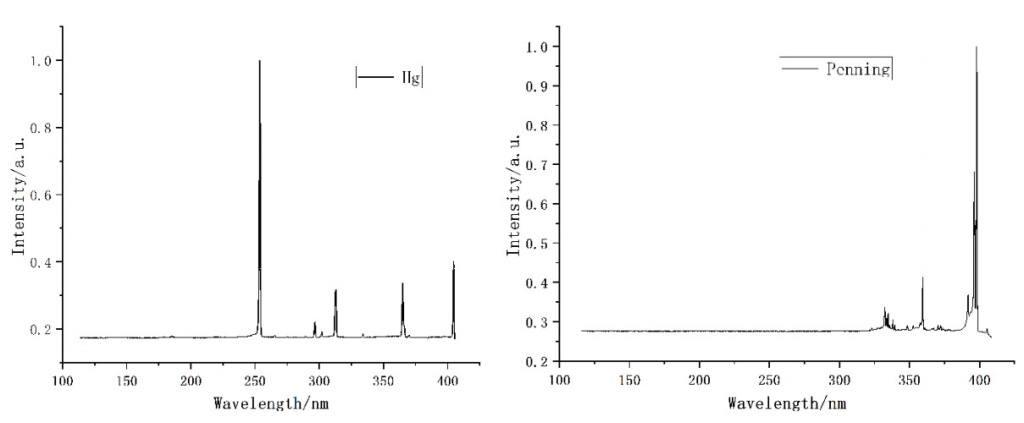

Примеры спектров:


Параметр
Значение Ед. измерения
Тип решетки
Нарезная дифракционная решетка -
Диапазон длин волн 115 - 400 нм
Точность установки длины волны ± 0,05 нм
Фокусное расстояние
270 нм
Воспроизводимость длины волны
0,05 нм
Обратная линейная дисперсия
от 1 до 11 нм / мм
Плотность штрихов дифракционной
решетки
до 3600 штр / мм
Ширина щели (плавная регулировка)
5 - 300 мкм

  • Анализ качества воды и воздуха.
  • Измерение коэффициентов пропускания/поглощения.
  • Измерение колориметрических характеристик.
  • Анализ солнечного спектра.
  • Рамановская спектроскопия.
  • Исследование флуоресценции.
  • Измерение лазерного спектра.

Модель Описание
VUV-100-01 Компактный спектрометр глубокого УФ диапазона. Спектральный диапазон: 215 - 240 нм. Плотность штрихов: 3600 штр / нм. Обратная линейная дисперсия: 1 нм / мм.
VUV-100-02 Компактный спектрометр глубокого УФ диапазона. Спектральный диапазон: 210 - 250 нм. Плотность штрихов: 2400 штр / нм. Обратная линейная дисперсия: 1,5 нм / мм.
VUV-100-03 Компактный спектрометр глубокого УФ диапазона. Спектральный диапазон: 205 - 255 нм. Плотность штрихов: 2100 штр / нм. Обратная линейная дисперсия: 1,7 нм / мм.
VUV-100-04 Компактный спектрометр глубокого УФ диапазона. Спектральный диапазон: 200 - 260 нм. Плотность штрихов: 1800 штр / нм. Обратная линейная дисперсия: 2 нм / мм.
VUV-100-05 Компактный спектрометр глубокого УФ диапазона. Спектральный диапазон: 195 - 265 нм. Плотность штрихов: 1400 штр / нм. Обратная линейная дисперсия: 2,5 нм / мм.
VUV-100-06 Компактный спектрометр глубокого УФ диапазона. Спектральный диапазон: 190 - 270 нм. Плотность штрихов: 1200 штр / нм. Обратная линейная дисперсия: 3 нм / мм.
VUV-100-07 Компактный спектрометр глубокого УФ диапазона. Спектральный диапазон: 115 - 400 нм. Плотность штрихов: 300 штр / нм. Обратная линейная дисперсия: 11 нм / мм.
