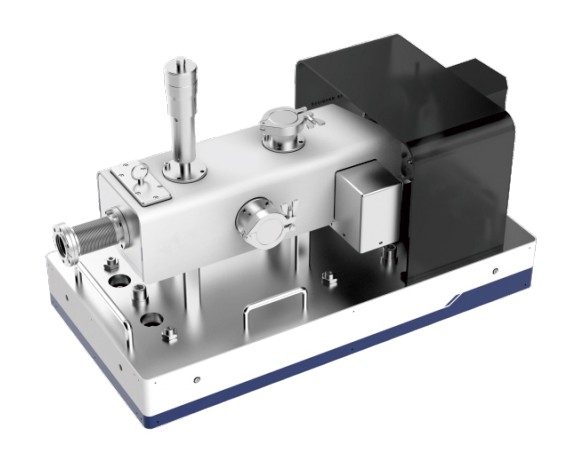

XR-FF-100 - рентгеновские спектрометры

XR-FF-100 - серия рентгеновских спектрометров с плоским полем, предназначенных для работы в глубоком УФ и мягком рентгеновском диапазонах.
  • Спектральный диапазон: 0,6 - 200 нм.
  • Спектральное разрешение: 0,015 нм (для 13,5 нм).
  • Тип решетки: сферическая VLS-решетка.
  • Ширина щели: от 5 до 300 мкм.

Спектрометры XR-FF-100 используют сферические VLS-решетки (Varied Line Space Grating или решетки с переменным шагом), которые являются основой большого количества спектральных приборов для ВУФ и мягкой рентгеновской областей спектра. Спектрометр с плоским полем позволяет достигать высокого разрешения при использовании ПЗС-матриц в качестве детекторов.

Серия представлена 9 моделями, отличающимися характеристиками используемых решеток. Доступно исполнение для высокого вакуума при давлении 5×10-3 Па.


Ключевые особенности:
  • Компактный размер.
  • ПЗС (CCD) детектор.
  • Спектральный диапазон от 0,6 до 200 нм.
  • Регулируемая ширина оптической щели от 5 до 300 мкм.
  • Доступно исполнение для высокого вакуума (HV).

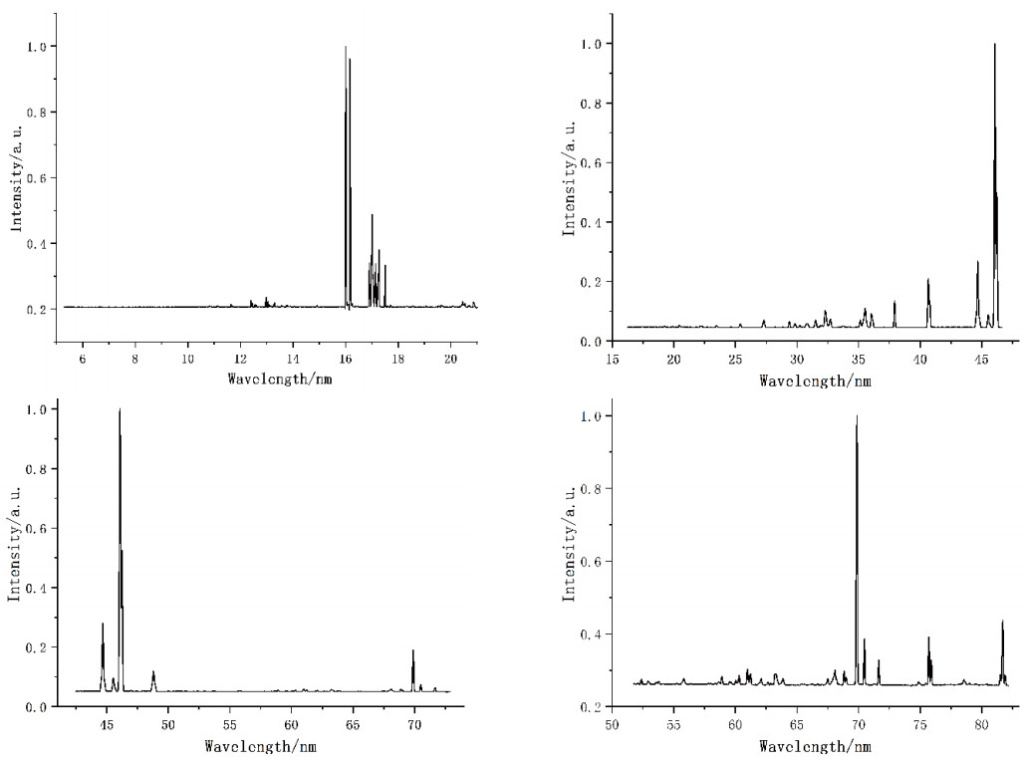

Примеры спектров:


Параметр
Значение Ед. измерения
Тип решетки
Сферическая VLS-решетка -
Диапазон длин волн 0,6 - 200 нм
Спектральное разрешение (для 13,5 нм) 0,015 нм
Размер изображения
от 23,5 до 68,5 мм
Обратная линейная дисперсия
от 0,15 до 1,7 нм / мм
Плотность штрихов дифракционной
решетки
до 2400 штр / мм
Ширина щели (плавная регулировка)
5 - 300 мкм

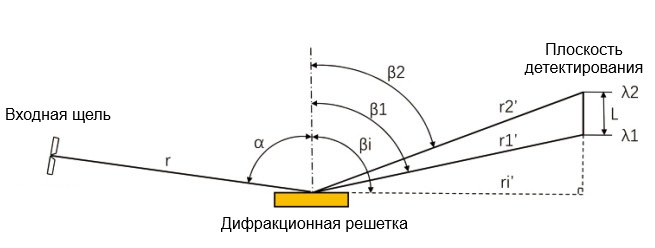

Характеристики дифракционных решеток (см. схему) для разных моделей:

Параметр Значение Ед.измерения
Модель -01 -02 -03 -04 -05 -06 -07 -08 -09
Плотность штрихов (N) 2400 1200 2400 2400 1200 300 120 1500 500 штр / мм
λ1 - λ2 1-6 5-20 1-7 0,6-4 3,5-8,5 20-80 50-200 9-45 27-135 нм
L 25,3 25,3 26,8 19,4 11,1 25,3 25,3 68,5 68,5 мм
r 237 237 236,7 236,8 237 237 237 379 379 мм
α 88 87 88,6 88,65 87,07 87 87 80 80 °
r1' 235,6 236,7 235,8 233,9 234,8 236,7 236,7 372,7 372,7 мм
β1 85,81 83,04 85,79 86,64 83,98 83,04 83,04 76,24 76,24 °
r2' 238,5 241,1 239,5 235,8 236,2 241,1 241,1 394,6 394,6 мм
β2 80,17 77,07 79,39 81,94 81,3 77,07 77,07 66,54 66,54 °
ri' 235 235 235 233,5 233,5 235 235 362 362 мм
βi' 90 90 90 90 90 90 90  90 90 °


  • Анализ качества воды и воздуха.
  • Измерение коэффициентов пропускания/поглощения.
  • Измерение колориметрических характеристик.
  • Анализ солнечного спектра.
  • Рамановская спектроскопия.
  • Исследование флуоресценции.
  • Измерение лазерного спектра.

Модель Описание
XR-FF-100-01 Рентгеновский спектрометр. Спектральный диапазон: 1 - 6 нм. Плотность штрихов: 2400 штр / мм. Размер изображения: 25,3 мм. Обратная линейная дисперсия: 0,15 - 0,3 нм / мм.
XR-FF-100-02 Рентгеновский спектрометр. Спектральный диапазон: 5 - 20 нм. Плотность штрихов: 1200 штр / мм. Размер изображения: 25,3 мм. Обратная линейная дисперсия: 0,5 - 0,8 нм / мм.
XR-FF-100-03 Рентгеновский спектрометр. Спектральный диапазон: 1 - 7 нм. Плотность штрихов: 2400 штр / мм. Размер изображения: 26,8 мм. Обратная линейная дисперсия: 0,15 - 0,35 нм / мм.
XR-FF-100-04 Рентгеновский спектрометр. Спектральный диапазон: 0,6 - 4 нм. Плотность штрихов: 2400 штр / мм. Размер изображения: 19,4 мм. Обратная линейная дисперсия: 0,15 - 0,3 нм / мм.
XR-FF-100-05 Рентгеновский спектрометр. Спектральный диапазон: 3,5 - 8,5 нм. Плотность штрихов: 1200 штр / мм. Размер изображения: 11,1 мм. Обратная линейная дисперсия: 0,4 - 0,55 нм / мм.
XR-FF-100-06 Рентгеновский спектрометр. Спектральный диапазон: 20 - 80 нм. Плотность штрихов: 300 штр / мм. Размер изображения: 25,3 мм. Обратная линейная дисперсия: 1,7 - 3,2 нм / мм.
XR-FF-100-07 Рентгеновский спектрометр. Спектральный диапазон: 50 - 200 нм. Плотность штрихов: 120 штр / мм. Размер изображения: 25,3 мм. Обратная линейная дисперсия: 4,5 - 8 нм / мм.
XR-FF-100-08 Рентгеновский спектрометр. Спектральный диапазон: 9 - 45 нм. Плотность штрихов: 1500 штр / мм. Размер изображения: 68,5 мм. Обратная линейная дисперсия: 0,5 - 1 нм / мм.
XR-FF-100-09 Рентгеновский спектрометр. Спектральный диапазон: 27 - 135 нм. Плотность штрихов: 500 штр / мм. Размер изображения: 68,5 мм. Обратная линейная дисперсия: 0,8 - 1,7 нм / мм.
