YSM-8101-06 - миниатюрные спектрометры
- Спектральный диапазон 200 – 1100 нм.
- Разрешение до 0,8 нм.
- Отношение сигнал/шум 600:1.
- Динамический диапазон 1000:1.
- Время интегрирования от 0,5 мс до 65 с.
Миниатюрные спектрометры серии YSM-8101-06 отличаются компактным размером с визитную карточку, что обеспечивает мобильность и легкую интеграцию в различные оптические системы. Приборы оснащены чувствительным и высококачественным детектором с разрешением 4096 пикселей, удваивающим разрешение пикселя, что позволяет достигать более высокой точности считывания. Более высокое разрешение может быть достигнуто за счет использования щелей меньших размеров без изменения оптико-механической платформы.
Приборы серии YSM-8101-06 являются универсальными и подходят для решения широкого спектра научных и производственных задач. Спектральный диапазон, оптическое разрешение и другие параметры спектрометра могут быть выполнены по индивидуальному заказу.
Ключевые особенности:
- Заменимая щель.
- Компактный размер с визитную карточку.
- Перекрещенная ассиметричная структура Черни-Тернера и интерференционные фильтры для устранения вторых порядков дифракции.
- Разрешение до 4096 пикселей.
- Более высокое разрешение в пикселях и более высокая точность спектра.
- Волоконно-оптический коннектор SMA905 для легкого подключения.
- Настраиваемый спектральный диапазон и оптическое разрешение.
- Поддержка USB2.0, RS232/RS422.
- Мощное программное обеспечение с автоматическими функциями расчета максимальной длины волны и полосы пропускания.
- Широкие возможности кастомизации продукта.
|
Параметр
|
Значение | Ед. измерения | ||||
|---|---|---|---|---|---|---|
|
Спектральный диапазон детектора
|
180 - 1100 | нм | ||||
| Оптическое разрешение | ~0,25 | нм | ||||
| Детектор | Линейная ПЗС-матрица Hamamatsu S13496 | - | ||||
|
Размер пикселя
|
7 × 200 | мкм2 | ||||
|
Разрешение детектора
|
4096 |
пикселей | ||||
|
Динамический диапазон
|
10000:1 | - | ||||
|
Сигнал/шум
|
600:1 | - | ||||
|
Рабочая температура
|
от 5 до 35 | °C | ||||
|
Параметры питания
|
250 мА @ 5 В постоянного тока |
- | ||||
| Разъем источника питания | USB | - | ||||
|
Тип оптического разъема
|
SMA905 | - | ||||
|
Время интегрирования
|
0,5 мс - 65 с | - | ||||
|
Интерфейсы передачи данных
|
USB2.0, RS232 | - | ||||
|
Операционная система
|
Win7, Win8, Win10, Win11 |
- | ||||
|
Разрядность АЦП
|
16 | бит | ||||
|
Режимы триггера
|
Программный, аппаратный, синхронный | - | ||||
|

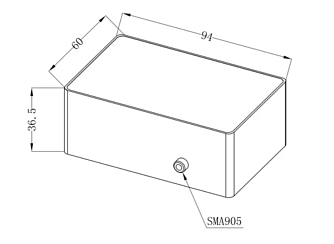

Размеры
|
94 × 60 × 34,5 |
мм3 | ||||
| Вес | 0,3 | кг | ||||

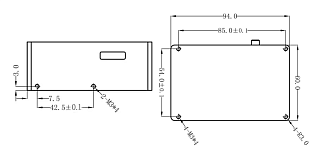

| Крепление |
4 отверстия (резьба M3) в нижней части 2 отверстия (резьба M3) сбоку |
- | ||||
- Анализ качества воды и воздуха.
- Измерение коэффициентов пропускания/поглощения.
- Измерение колориметрических характеристик.
- Анализ солнечного спектра.
- Рамановская спектроскопия.
- Исследование флуоресценции.
- Измерение лазерного спектра.
| Щель (мкм) | Решетка (штр/мм) | Ширина спектрального диапазона (нм) | Разрешение (нм) |
|---|---|---|---|
| 25 | 500 | 800 | ∼1,5 |
| 600 | 700 | ∼ 1 | |
| 1200 | 350 | ∼ 0,5 | |
| 1800 | 233 | ∼ 0,35 | |
| 50 | 500 | 800 | ∼ 3 |
| 600 | 700 | ∼ 2 | |
| 1200 | 350 | ∼ 1 | |
| 1800 | 233 | ∼ 0,7 | |
| 100 | 500 | 800 | ∼ 6 |
| 600 | 700 | ∼ 4 | |
| 1200 | 350 | ∼ 2 | |
| 1800 | 233 | ∼ 1,4 | |
| 200 | 500 | 800 | ∼ 12 |
| 600 | 700 | ∼ 8 | |
| 1200 | 350 | ∼ 4 | |
| 1800 | 233 | ∼ 2,8 |
